第 1 部 基本篇 第 4 章 制作生产程序
4-58
2）管式的输入方法
① 类型
选择管式供料器的类型。
② 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际等待
时间的比例，以百分比的形式进行设置。
初始值为100%。
③ 元件供应角度
以JUKI的元件供应角度为0°，输入管式供料器上的元件包装姿势的倾斜角度。
详细内容请参见「（1）带式的输入方法 ※JUKI的元件供应角度定义」。
要选择其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
详细情况请参见 4-3-5-2 (2)包装（1）带式的输入方法 的「废弃元件」。
传送方向
角度定义 0°
供应角度 270°
第 1 部 基本篇 第 4 章 制作生产程序
4-59

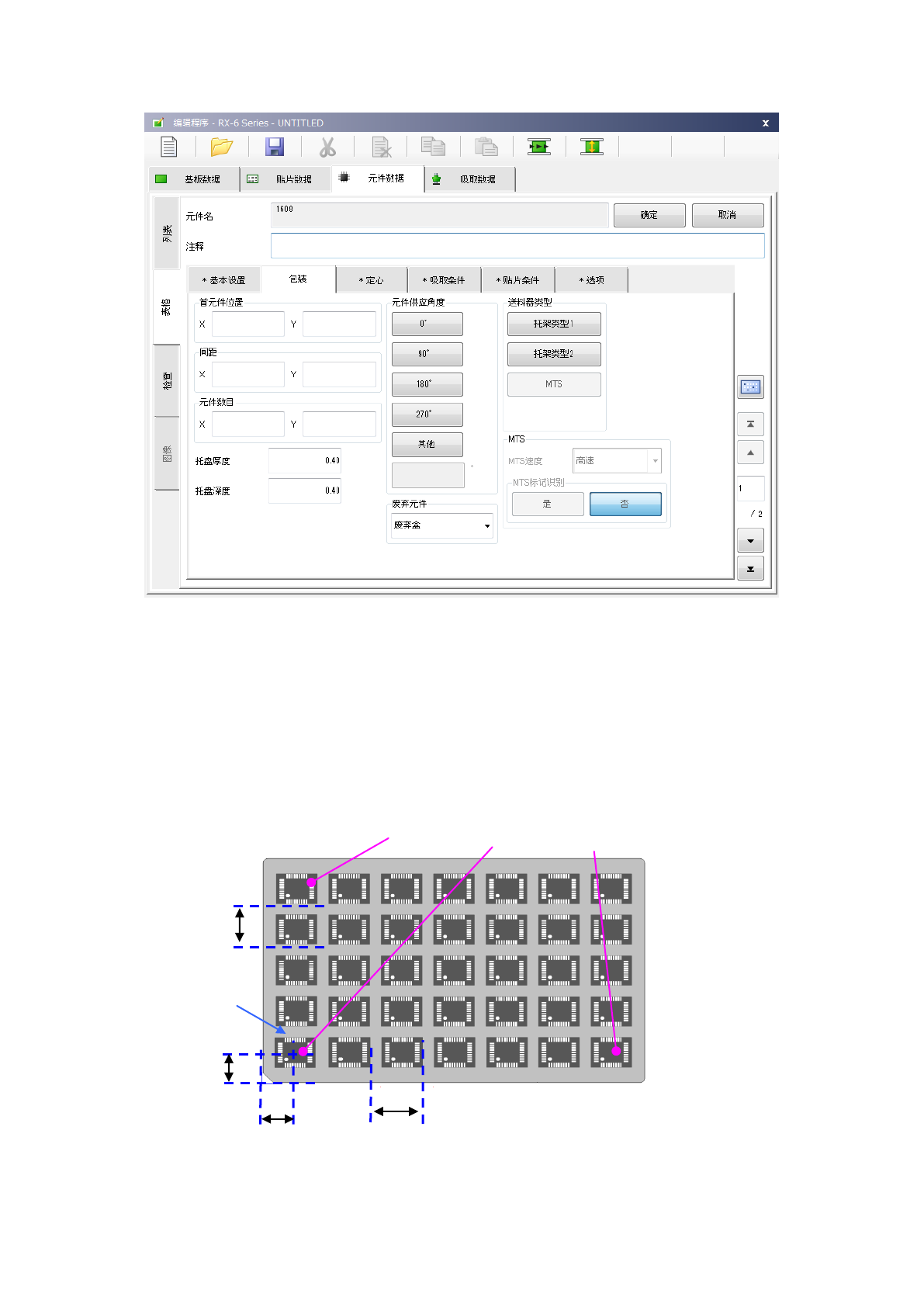

3）托盘的输入方法
① 首元件位置
托盘元件的首元件中心位置尺寸(X、Y) : 输入托盘外形起的尺寸。
② 间距
输入元件的间距(间距X、间距Y)。
③ 元件数目
输入横向、纵向的元件数(Xn、Yn)。
吸取数据/供应位置确定后，吸取数据里即可显示出托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元件位置 Y
首元件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
）
（X
3
Y
3
）
第 1 部 基本篇 第 4 章 制作生产程序
4-60

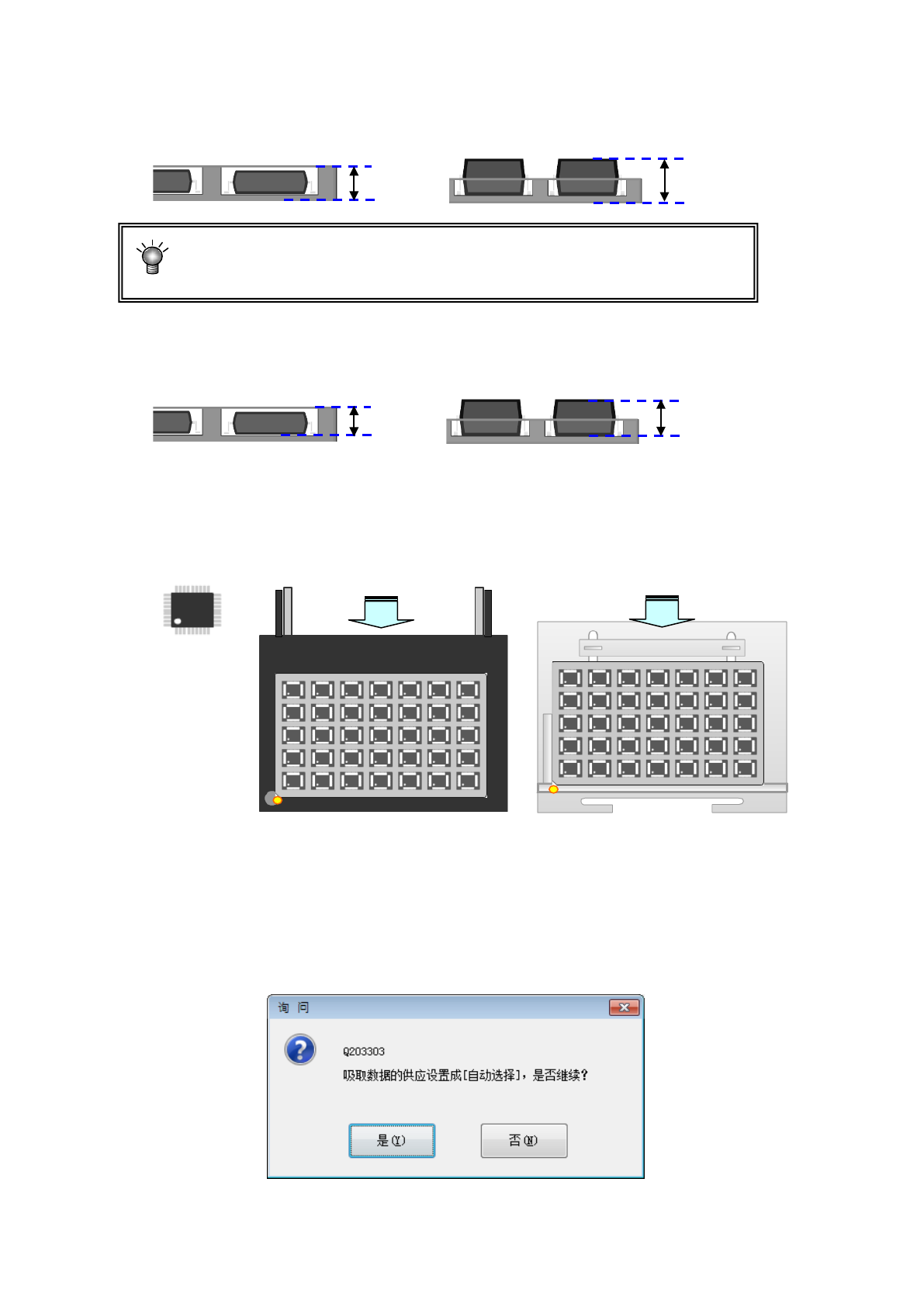

④ 托盘厚度
输入包括元件在内的托盘背面到表面的托盘厚度 T。
如果MTS上的托盘厚度T超过9mm时，该层上不能安装托盘底座（托盘垫）。
托盘厚度T的最大尺寸为23mm。
⑤ 托盘深度
输入托盘的深度。
⑥ 元件供应角度
以 JUKI 的元件供应角度为 0°，输入托盘上的元件包装姿势倾斜的角度。
详细内容请参见「（1）带式的输入方法 ※JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
⑦ 废弃元件
对在定心时发生识别错误时，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
详细情况请参见 4-3-5-2 (2)包装（1）带式的输入方法 的「废弃元件」。
⑧ 元件供应装置
从“托架”、 “MTS”中选择供给装置。
如果吸取数据有多个输入的元件的供应发生了变更时，会显示如下提示信息｡
角度定义 0°
从后侧台架供应
供应角度 180°
向 MTS 供应
供应角度 0°
托盘深度
托盘深度
托盘厚度 T
托盘厚度 T
