③ 元件供应角度
以JUKI的元件供应角度为0°，选择
带式供料器上的元件包装姿势与之
形成的角度。
选择「其他」时，请在编辑框内输入
角度｡(0°～ 359.9875°)
关于 JUKI 的元件角度定义请参见下
页的表。
※
JUKI
的元件供应角度定义

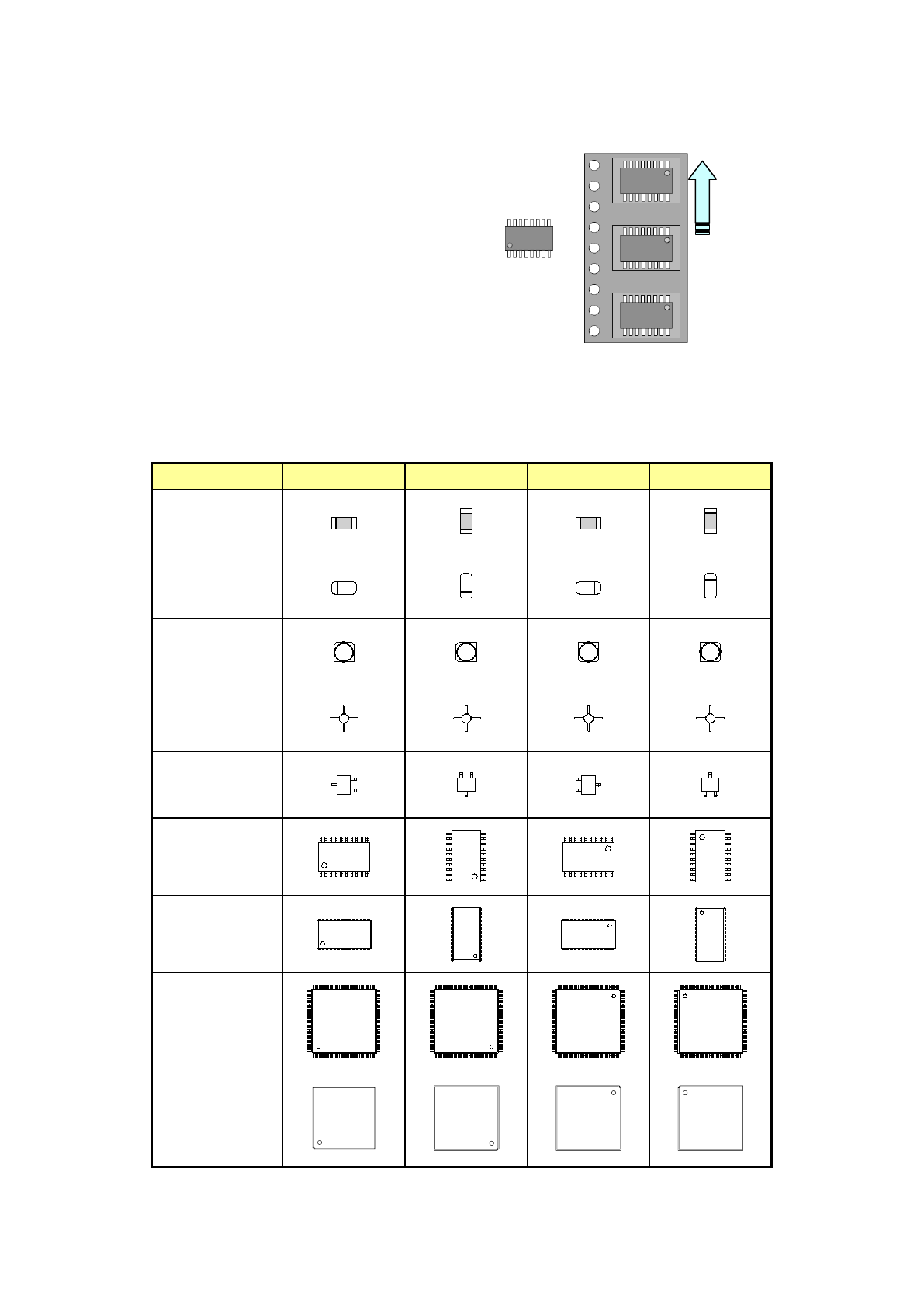

以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0°
90°
180°
270°
方形芯片
圆筒型芯片
（Melf）
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
传送方向
角度定义 0°
供应角度 180°
第 1 部 基本篇 第 4 章 制作生产程序
4-56
元件种类
0°
90°
180°
270°
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
第 1 部 基本篇 第 4 章 制作生产程序
4-57
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
下拉列表的项目
内容
废弃盒 ・全部元件均可选择。
长边、短边、高度在 15mm 以内的元件为小型废弃盒
长边 180mm、短边在 35.5mm 以内的元件为中型废弃盒
长边 80mm、短边在 50mm 以内的元件为大型废弃盒
除此以外的元件为特大废弃盒
在上述废弃盒中使用相应的最小废弃盒。
放回托盘
・包装选择为托盘时，可选择此项。
IC
回收带
・如果是可选择图像定心的元件时，可选择此项。
元件保护 ・全部元件均可选择。
⑤ 输送速度
设置电动式供料器的间距输送速度。
要变更输送速度时，设置选择“使用”，从下拉列表中选择“高速”、“中速”、“低速”。
如果因供料而导致空洞（Cavity）内的元件倒下，有可能通过改变速度能够抑制。
⑥ 接缝传感器
设置是否使用电动送料器(RF)的接缝传感器。
是否使用
内容
使用
(默认)
如果可以使用接缝传感器就使用。
但当机器设置的“不要使用接缝传感器”为 ON 时，则不使用接缝传感
器，与元件数据的设置无关。
不使用 即使可以使用接缝传感器也不使用。
