第 1 部 基本篇 第 4 章 制作生产程序
4-309
6) 坏板标记示教结果

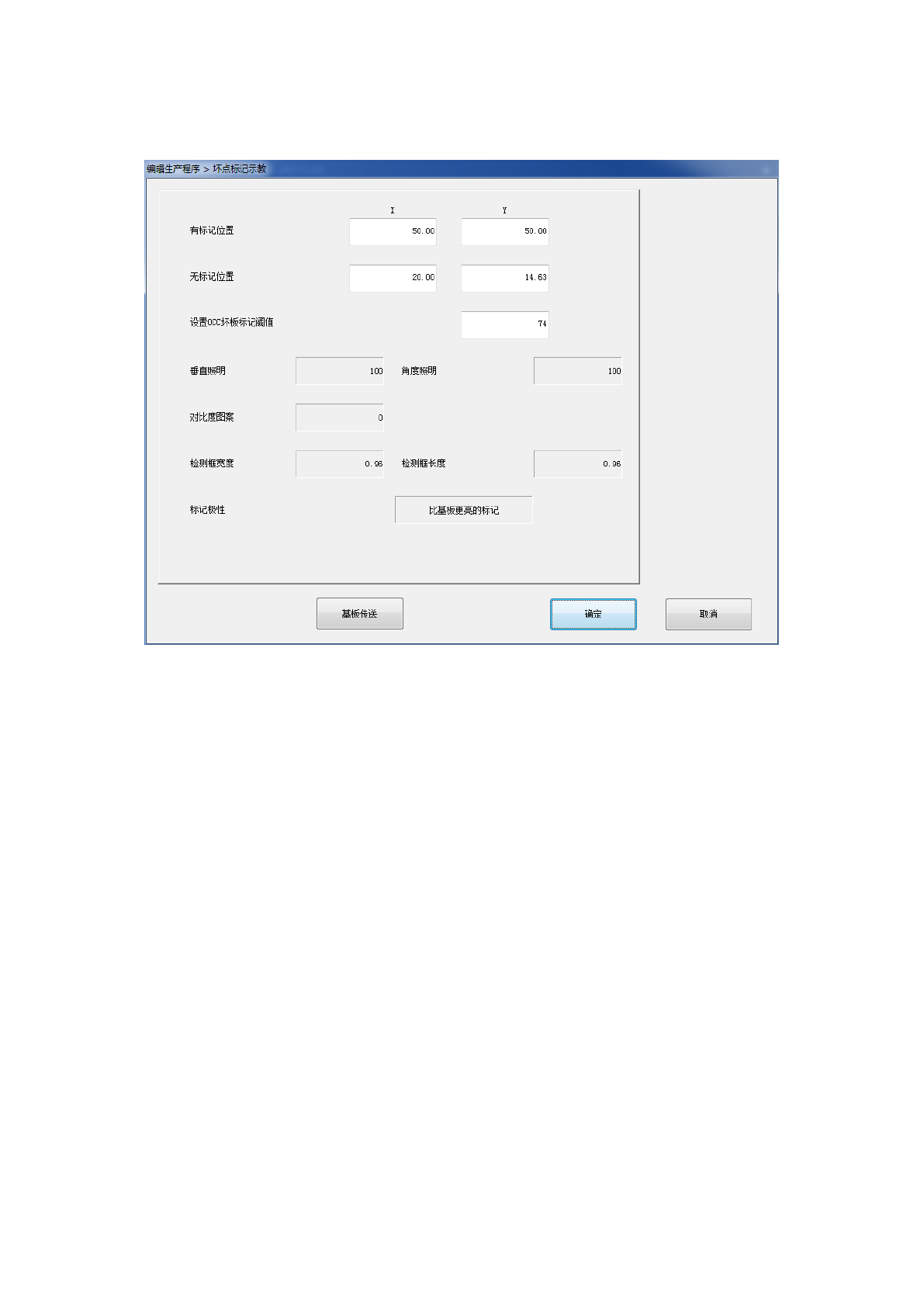

使用示教在 OCC 坏板标记识别中取得阈值后，显示各识别用的设置值。
在 OCC 坏板标记阈值设置中使用示教对有标记位置及无标记位置进行识别动作，成功取得阈值后，
显示识别时的垂直照明、角度照明、对比度图案、检测框尺寸(宽度、长度)、标记极性。
第 1 部 基本篇 第 4 章 制作生产程序
4-310
7) OCC 坏板标记识别(阈值取得失败)
在示教的 OCC 坏板标记识别阈值取得动作中取得失败时，显示「阈值取得失败。是否自动取得？」
的提示信息。
① 按[确定]按钮，再次进行阈值取得动作。
② 按[取消]按钮，结束阈值取得动作。
8) OCC 坏板标记识别(阈值自动取得)中失败
示教的自动阈值取得动作中识别失败时，显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-311
4-5-7-9 验证单独检查（选项）
将指定的元件安装到 Head 上，与程序（元件数据）中设置的电阻值、容量、极性的信息比较、检查。
请详见「2-12
-3 验证检查（选项）」。
4-5-7-10 验证连续检查（选项）
将与指定的条件一致的元件安装到 Head 上与程序（元件数据）中设置的电阻值、容量、极性的信息比
较、检查。请详见「2-12-3 验证检查（选项）」。
4-5-7-11 确认电动送料器
确认电动送料器，显示当前的生产程序电动送料器状态。
详情请参见「2-10 确认电动送料器」。
4-5-7-12 吸取位置 EPV 拍照
吸取位置 EPV 拍照是用指定的 Head 对指定的吸取位置进行测试拍照。另外，在元件数据中设定了进行
表面背面判定时，也会进行表面背面判定。
从编辑程序菜单选择[测量・检查]－[吸取位置 EPV 拍照]，即显示以下画面。
① 检查元件
显示检查的元件内容。
② 吸取坐标
显示吸取元件的吸取位置的内容。
也可将吸取位置变更为前代替元件或后代替元件。
如果没有吸取数据时，会发生「E331027 没有可检查的元件。」 错误。
● 变更吸取坐标
测量时使用的元件吸取位置与实际不一致时，可对贴片坐标进行示教。
也可不进行示教而手动输入变更。
● 把示教结果反映在吸取数据上
选择是否将使用示教功能的示教结果反映到吸取数据。
