第 2 部 功能详解篇 第 8 章 机器设置 8- 31 8-3-3- 3 调整基板停止位置 选择调整 基板停止位置 ，会显示 以下画面。 双通道传送时， 必须分别设定前后通道。 ・ 基板停止位置 调整 ( 单通道 )
第 2 部 功能详解篇 第 8 章 机器设置
8-30
(2) 设置方法
1)
基板下降限制
a) 单位为 mm 时，可输入数值 5～40。
2)
推进量（仅单通道传送）
a) 单位为 mm 时，可输入数值 0.00～5.00。
(双通道传送时，由于基板被气缸夹紧，因此不设定补偿量)
3)
加速度
a) 使用组合框可输入 5 个级别。
4)
陶瓷基板判定尺寸
a) 单位为 mm 时，可输入数值 50.00～905.00。
第 2 部 功能详解篇 第 8 章 机器设置
8-31
8-3-3-3 调整基板停止位置
选择调整基板停止位置，会显示以下画面。
双通道传送时，必须分别设定前后通道。

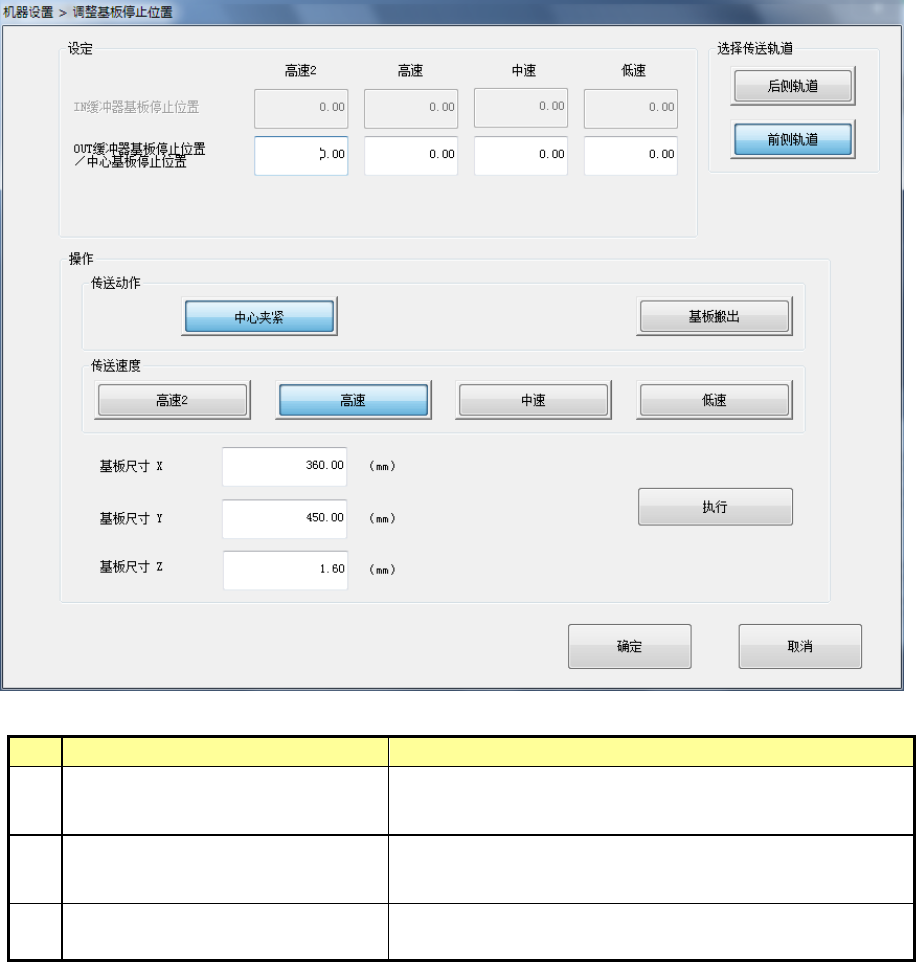

・ 基板停止位置调整(单通道)
第 2 部 功能详解篇 第 8 章 机器设置
8-32

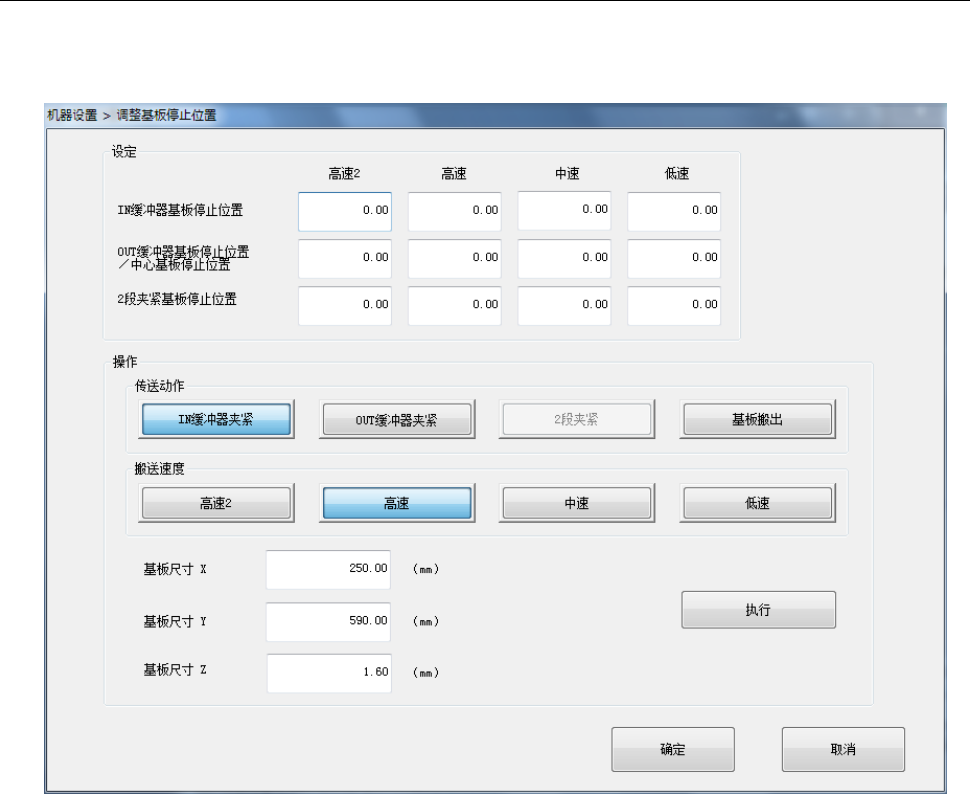

・基板停止位置调整(双通道)
(1) 设置项目
No.
项目
设置内容
1
IN
缓冲器基板停止位置
（仅单通道传送）
在 IN 缓冲器的基板夹紧停止位置调整值
2
OUT
缓冲器基板停止位置
/中心（缓冲）基板停止位置
OUT 缓冲器、１ 缓冲器的基板夹紧时的停止位置调整值
3
2
段夹紧基板停止位置
（仅单通道传送）
2 段夹紧时的基板夹紧停止位置调整值
(2) 设置方法
a) 从软键盘个别输入。
(3) 执行动作
a) 设置传送动作时使用的基板尺寸 X、Y、Z。
b) 在 IN 传感器上设置基板后，从传送动作选择要设置基板停止位置的项目（IN 缓冲夹紧、OUT 缓
冲夹紧/中央缓冲夹紧）的基板夹紧位置，指定传送速度，按［执行］按钮，开始基板传送动作。
c) 将焦点放在要设置项目上，按操作区域的示教，开始示教。
d) 将十字光标移动到与基板前端重合的位置，进行示教，按［ENTER］按钮确定。
本设置，仅对生产时使用的夹紧位置、传送速度进行调整。
要变更生产基板的尺寸、夹紧位置时，请重新进行调整。
