第 2 部 功能详解篇 第 7 章 操作选项
7-29
7-6-1 托盘

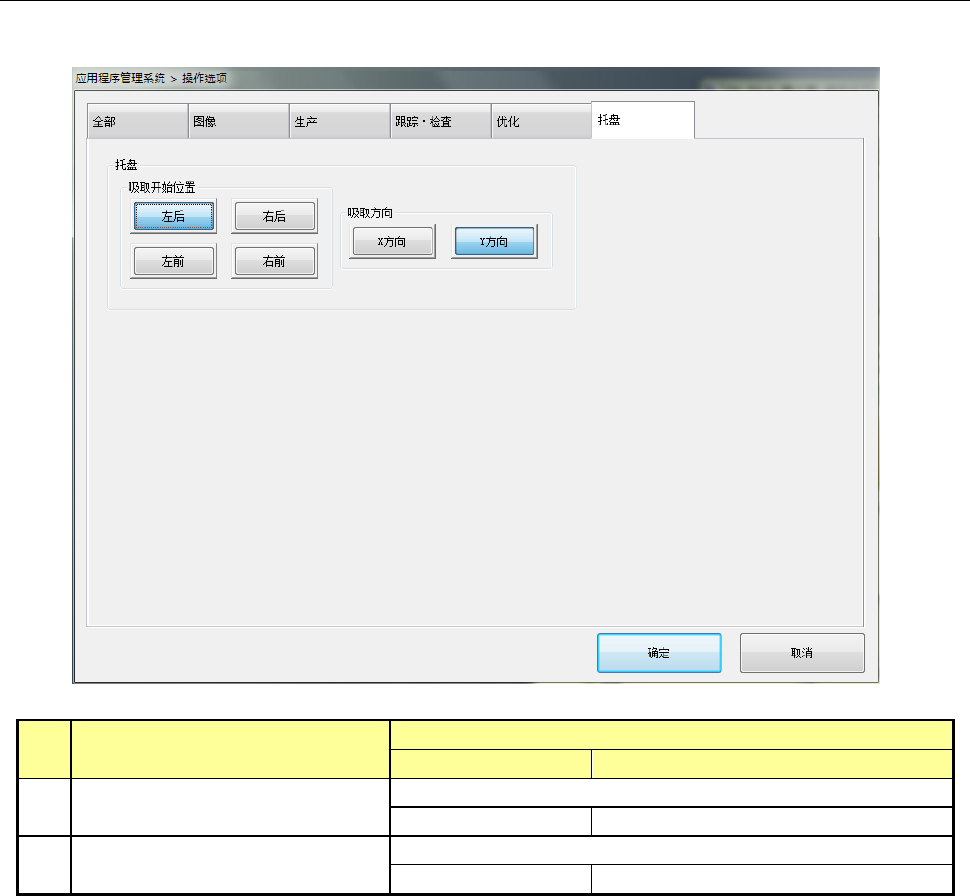

设置托盘的操作选项。
No.
项目
内容
状态
动作及详细内容
1
吸取开始位置
设置托盘元件的吸取开始位置。
开始位置
选择左后、左前、右后、右前。
2
吸取方向
设置托盘元件的吸取方向。
吸取方向
选择
Y
方向、
X
方向。
第 2 部 功能详解篇 第 8 章 机器设置
8-1
第
8
章
机器设置
8-1 概要
设置吸嘴配置等机器基本构成。
设置的后的数值，机器构成若无变化，无需改变设置值。
若增加了吸嘴等，机器构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
操作组
设置项目
设置内容
1
使用单元
Head
Head
相关单元的使用／未使用
基本
基本相关单元的使用／未使用
设定转印装置的使用/未使用及种类
传送
传送相关单元的使用／未使用
MTS
MTS
的使用／未使用
VCS
VCS
的使用／未使用
2
吸嘴
注册吸嘴一览
已注册的吸嘴号的设计值数据
读吸嘴数据
吸嘴数据
ATC
吸嘴分配
ATC
的吸嘴分配
无吸嘴时真空值
未安装吸嘴时的真空值
3
传送
传送设置
设置传送的动作
支撑台
设置支撑台的动作
调整基板停止位置
设置基板的停止位置
外形基准位置设定 设定从原点至基板外形基准位置
传送位置调整
调整双通道的传送位置
4
位置设定
废弃元件位置
设置元件废弃位置
IC
回收带位置
设置
IC
回收带位置
Head
等待位置
设置
Head
等待位置
MTS
装配位置偏差
设置
MTS
装配位置
转印装置安装位置 设定转印装置安装位置
5
功能设定
吸取错误条件设置
设置吸取错误的条件
标记识别速度
设置标记识别时的速度
设置焊锡偏移校正
设置焊锡印刷识别时的位置校正值
吸取前供料设定
设置吸取前进行送料的送料器
贴片高度变更设定
设置元件高度
设置二次元代码位置
随需而定
二次元代码生效时的设置
确认吸嘴芯滑动不良
设定吸嘴芯滑动不良检查的使用
/
未使用
接缝设置
设定接缝的使用
/
未使用
6
单元设定
信号灯
设置信号灯的模式
坏板标记传感器示教
坏板标记示教时的设置
设置叠加系统
设置叠加画面
在线连接
进行在线连接时的设置
共面性
共面性检测选项生效时的设置
转印装置 使用转印装置时的设定
验证检查
元件验证生效时的设置
第 2 部 功能详解篇 第 8 章 机器设置
8-2
8-2 机器设置的启动与退出
8-2-1 启动机器设置

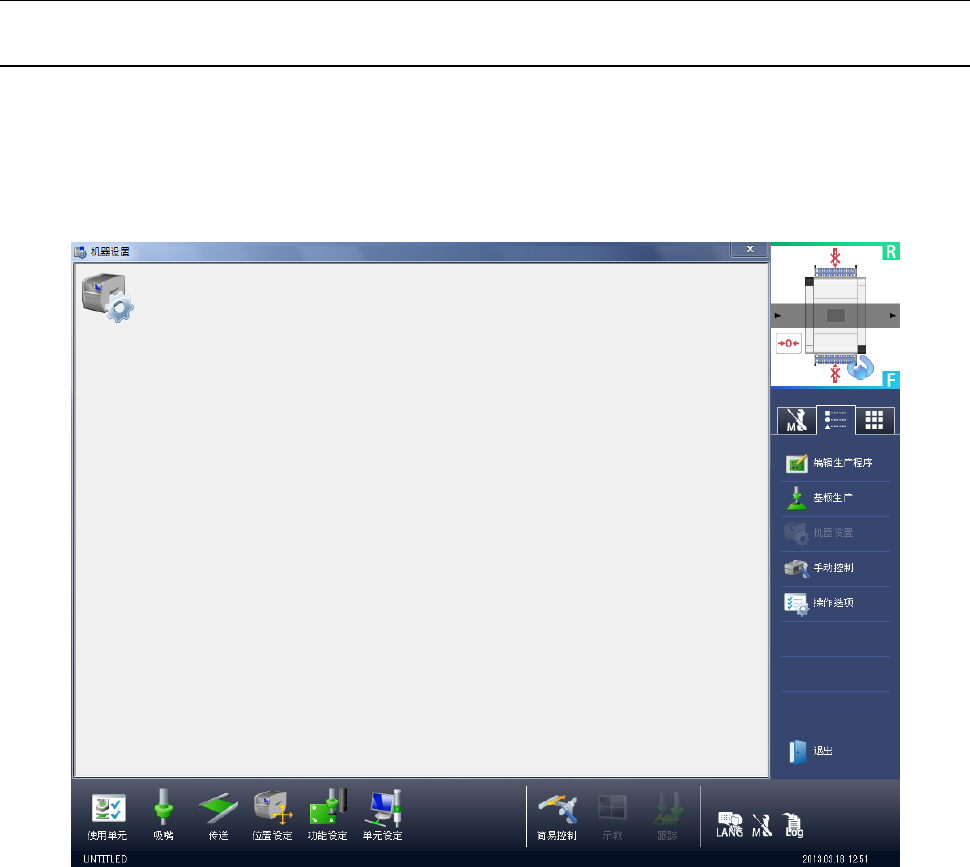

从画面下部的操作区域选择「机器设定」-「机器设置」，或直接从画面右侧的信息区域选择「机器
设置」，可显示下图所示的机器设置初始画面。机器设置的初始画面，右侧显示快捷键。快捷键注
册有常用的功能，按下按钮即可调出各项菜单对应的画面。
初始画面显示机器设置的图标。
按下右侧信息区域中的快捷方式，可调出「编辑程序」「基板生产」「手动控制」「操作选项」的画
面。调出时会退出机器设置，调出选择的功能。
下部的操作区域，显示有机器设置内可设定的项目列表。可进行简易控制的调出、语言切换、显
示自己诊断、输出维护日志。
设置项目分类为「使用单元」「吸嘴」「传送」「位置设定」「功能设定」「单元设定」。
详情请参见「8-3 设定项目」。
