5. Job 的设定和编辑 INS-NXTMWU-4.2S
112 多功能晶圆单元使用说明书
5.7 通过 Collet Spec Editor 的设定
Collet Spec Editor 能够进行以下的编辑。此处，说明 Collet Spec Editor 的使用方法。
·顶起销的配置设定
·筒夹规格数据的复制
·筒夹规格数据的导入
·筒夹规格数据的删除

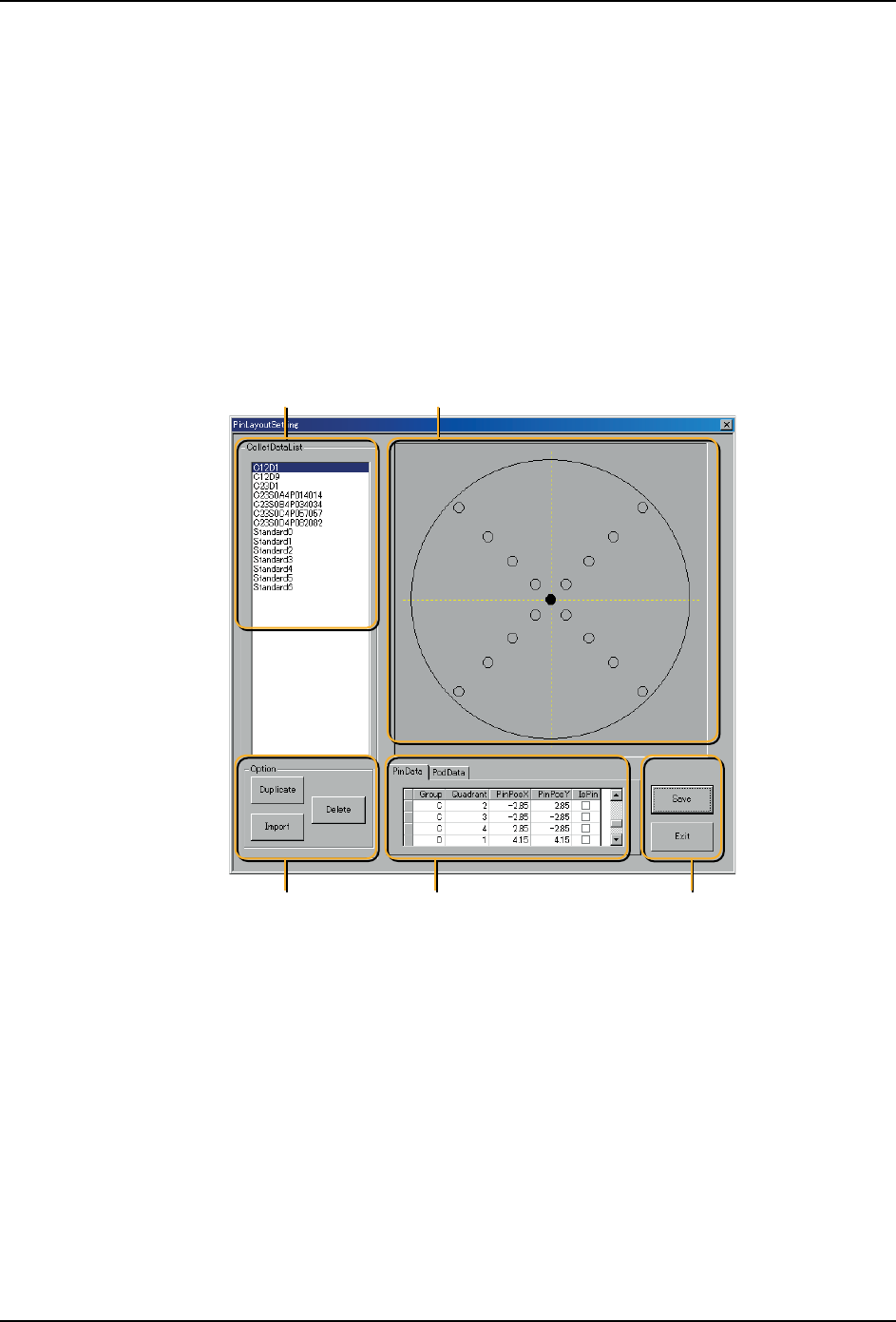

5.7.1 关于筒夹销配置对话框
启动 Collet Spec Editor 后，筒夹配置对话框就会打开。
筒夹数据列表
列表显示从数据管理器取得的筒夹规格数据。点击列表后，就能够选择进行设定的数据。
选项操作
进行以下的操作。
a. Duplicate: 复制所选择的筒夹数据列表。
b. Import: 导入筒夹规格数据，并且追加到筒夹数据列表内。
c. Delete: 从列表中删除所选择的筒夹数据。
1676
ㄦ།᭄߫㸼 䫔㓪䕥⬏䴶
䗝乍᪡ 䆒ᅮ乍Ⳃ ֱᄬ㒧ᴳ
INS-NXTMWU-4.2S 5. Job 的设定和编辑
多功能晶圆单元使用说明书 113
销编辑画面
在画面上设定顶起销的安装位置。
a. 白圈 : 不安装顶起销的位置。
b. 黑圈 : 安装顶起销的位置。
项目设定
设定顶起销和筒夹的数据。
保存和结束
a. Save: 按下按钮，保存所编辑的数据。
b. Exit: 按下按钮，结束销配置设定对话框。
标签页名 项目 说明
PinData Group 表示顶起销的配置 Group。
Quadrant 表示顶起销的配置象限。
PinPosX X 轴的销间距。
PinPosY Y 轴的销间距。
IsPin 进行是否配置顶起销的设定。
PodData Revision 表示修订名。
PinCount 要配置的顶起销的数量。
ColType 表示筒夹类型。
MinimumDieSize 能够对应的晶片的最小尺寸。
MaximumDieSize 能够对应的晶片的最大尺寸。
Type 表示筒夹的形状。
PodSizeX X 方向的 Pod 尺寸。
PodSizeY Y 方向的 Pod 尺寸。
OrgPushupHeight 表示筒夹的顶起高度。
MarkOffX X 轴的 Pod 定位点位置。
MarkOffY Y 轴的 Pod 定位点位置。
5. Job 的设定和编辑 INS-NXTMWU-4.2S
114 多功能晶圆单元使用说明书

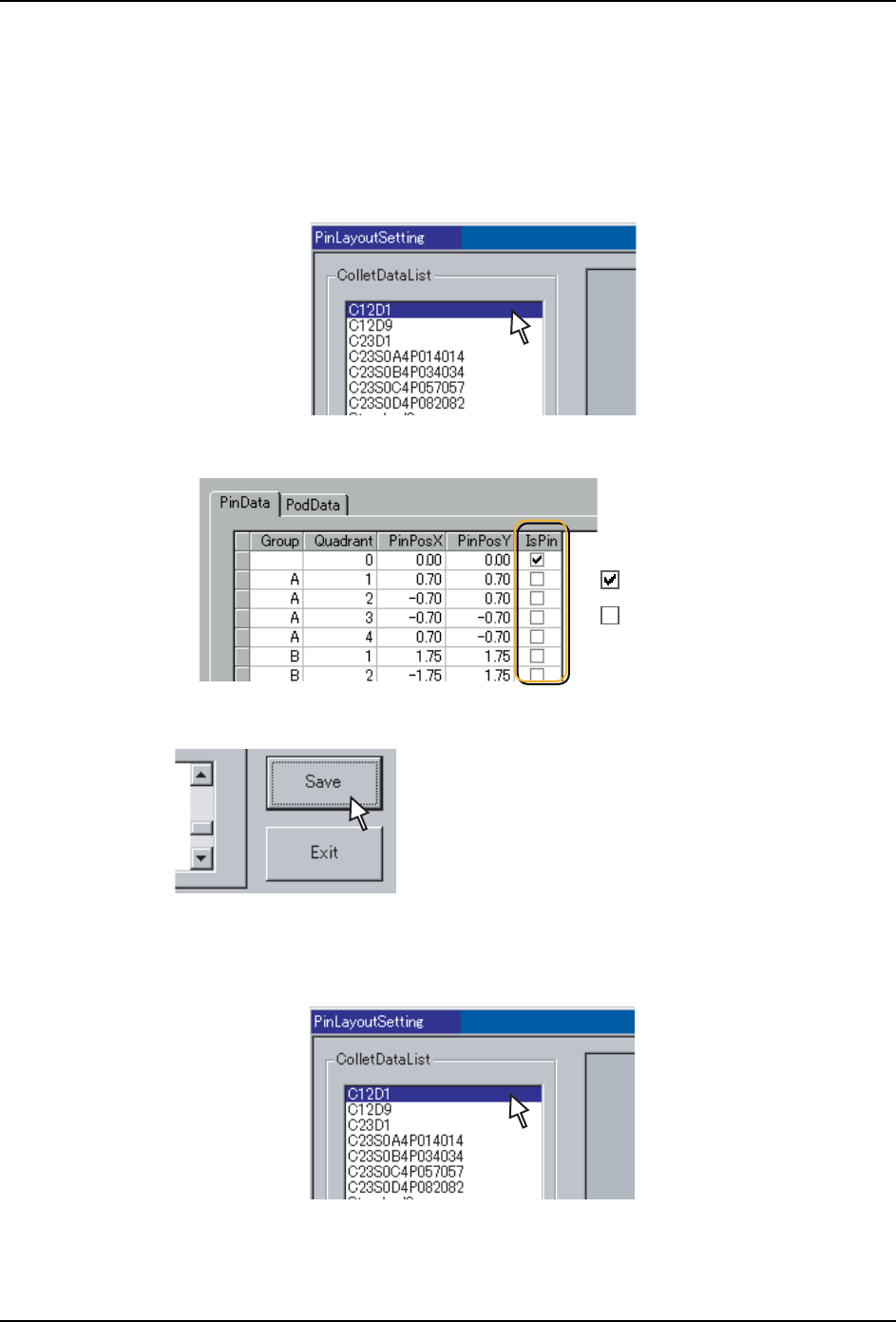

5.7.2 顶起销配置设定
说明顶起销配置的设定。设定方法为 2 种。
在设定项目中配置顶起销
1. 从筒夹数据列表中选择进行设定的数据。
2. 在所显示的 PinData 的项目 [IsPin] 的项目中，勾选要安装顶起销的位置。
3. 操作后，请点击 Save 按钮，保存编辑数据。
在销编辑画面上配置顶起销
1. 从筒夹数据列表中选择进行设定的数据。
01NST-1719
1676
ϡᅝ㺙乊䍋䫔
ᅝ㺙乊䍋䫔
01NST-1720
01NST-1719
