INS-NXTMWU-4.2S 4. 安装

多功能晶圆单元使用说明书 41

将多功能晶圆单元夹紧到模组上。

1. 请将多功能晶圆单元配置在模组的前面。

备注 )如果 NXT-2 接通了电源，请将基座的主电源开关设置为 OFF。

2. 转动高度调整手柄，调整多功能晶圆单元的高度。这时，使多功能晶圆单元的左右滚轮

接触到 NXT-2 料站基座槽的斜面顶上附近，进行高度调整。

3. 请插入多功能晶圆单元，直到多功能晶圆单元的料站托架部的端面与模组端面在同一位

置。

注意

将多功能晶圆单元安装到模组中或者从模组中卸下时，请小心地进行避免

受到冲击。否则有可能损坏机器。

警告

在将多功能晶圆单元推入机器内的时候，请确认多功能晶圆单元与基座之

间没有别的作业人员。否则，身体有可能被夹在多功能晶圆单元与基座之

间，造成伤亡。

01NST-1971S

῵㒘ッ䴶

᭭キᠬᶊッ䴶

⒮䕂

᭭キ෎ᑻⱘῑ

ῑⱘ᭰䴶乊Ϟ催ᑺ

4. 安装 INS-NXTMWU-4.2S

42 多功能晶圆单元使用说明书

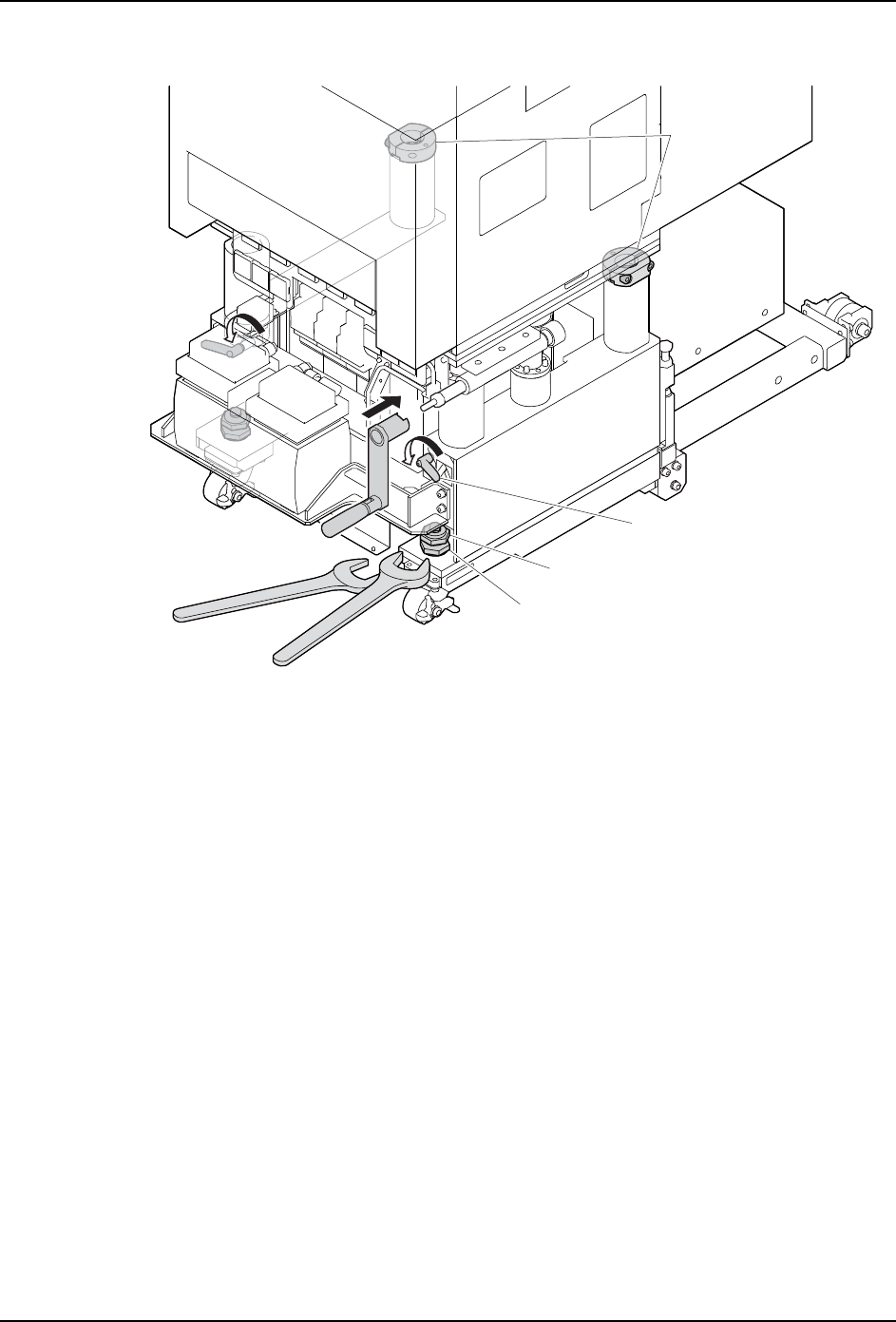

4. 松开多功能晶圆单元下部的中间脚轮（2 处）的固定螺栓和固定螺母。

5. 使用 5mm 宽度六角扳手（标准、短型），松开多功能晶圆单元下部的后侧脚轮（2 处）

的固定螺栓。

备注 )从多功能晶圆单元与模组及基座的间隙，或者基座与地面的间隙将手伸入进行作业。

6. 一边确认被设置在托架往复臂内的水平仪，一边调整 XY 方向的倾斜。调整到水平仪的

气泡处在公差范围内。

·X 方向上，使用前侧脚轮（2 处）和中间脚轮（2 处）的调整螺栓，调整倾斜。

备注 )X 方向调整时，左或右的前侧脚轮和中间脚轮的变更量基本上相同，这样容易得到水

平。

·Y 方向上，使用高度调整手柄、前侧脚轮（2 处）和中间脚轮（2 处）的调整螺

栓，调整倾斜。

备注 )高度调整手柄在大幅度变更 Y 方向的倾斜时使用，脚轮在进行 Y 方向微调整时使用。Y

方向微调整时，2 个前侧脚轮和 2 个中间脚轮的变更量基本上相同，这样容易得到水平。

01NST-1972J

Ё䯈㛮䕂

ৢջ㛮䕂

೎ᅮ㶎ᷧ

䇗ᭈ㶎ᷧ

01NST-0796Sc

催ᑺ䇗ᭈ᠟ᶘ

ᮍ৥⫼∈ᑇҾ

݀Ꮒ㣗ೈ

Ё䯈㛮䕂

ࠡջ㛮䕂
