INS-NXTMWU-4.2S 4. 安装 多功能晶圆单元使用说明书 45 2. 将顶起调整治具的上面对准 Z0 高度。 a. 请清扫 Z0 高度治具和下图的治具设置场所。并且将 Z0 高度治具放置在模组 内的设 置场所。 注意 )请注意 Z0 高度治具不要落入模组的孔内。另外，在设置了 Z0 高度治具的状态下，请 不要将顶起单元移动到直接供应位置。 b. 用手移动 NXT-2 的 XY 轴，将千分表靠住 Z0 高度治具的高的一面，将刻…
4. 安装 INS-NXTMWU-4.2S
44 多功能晶圆单元使用说明书
进行高度和倾斜调整的准备
1. 在工作头夹紧治具上安装千分表。
a. 用手将 NXT-2 的 Y 轴从靠住跟前侧挡块的状态向内侧返回 5mm。
注意 )用手移动 XY 轴时，请握住框架部。请不要握住工作头夹紧治具进行移动。

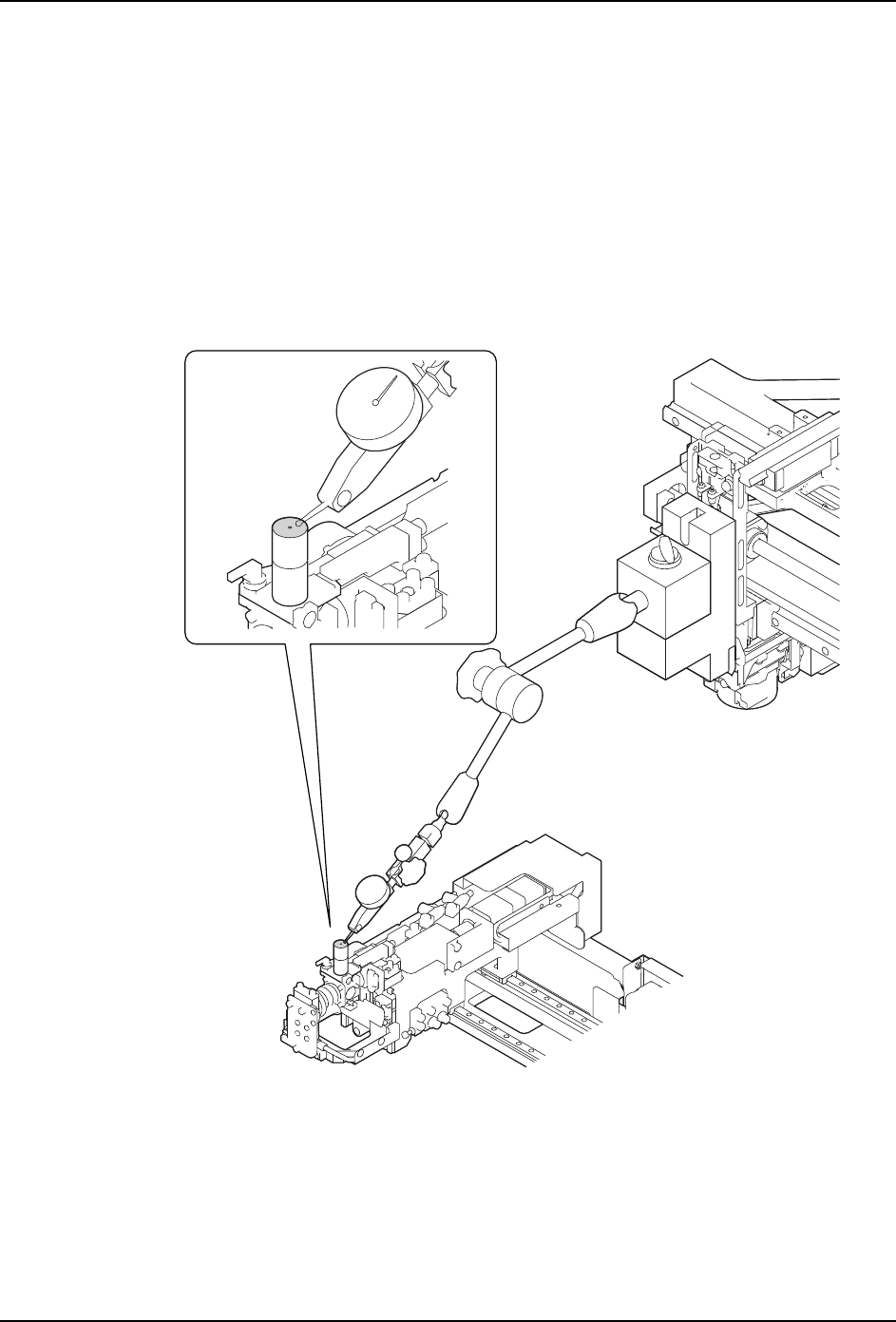

b. 将安装了千分表的磁性平台安装到工作头夹紧治具上。
c. 在顶起单元处在往复臂供应位置的状态下，安装磁性平台，并且使得千分表在顶起
调整治具上面。
备注 )顶起调整治具移动到往复臂供应位置的右侧和左侧，直接供应位置的右侧和左侧。请
安装磁性平台，并且使得千分表移动到这些位置也不会与模组或其他单元等相撞。
01NST-2002
INS-NXTMWU-4.2S 4. 安装
多功能晶圆单元使用说明书 45
2. 将顶起调整治具的上面对准 Z0 高度。

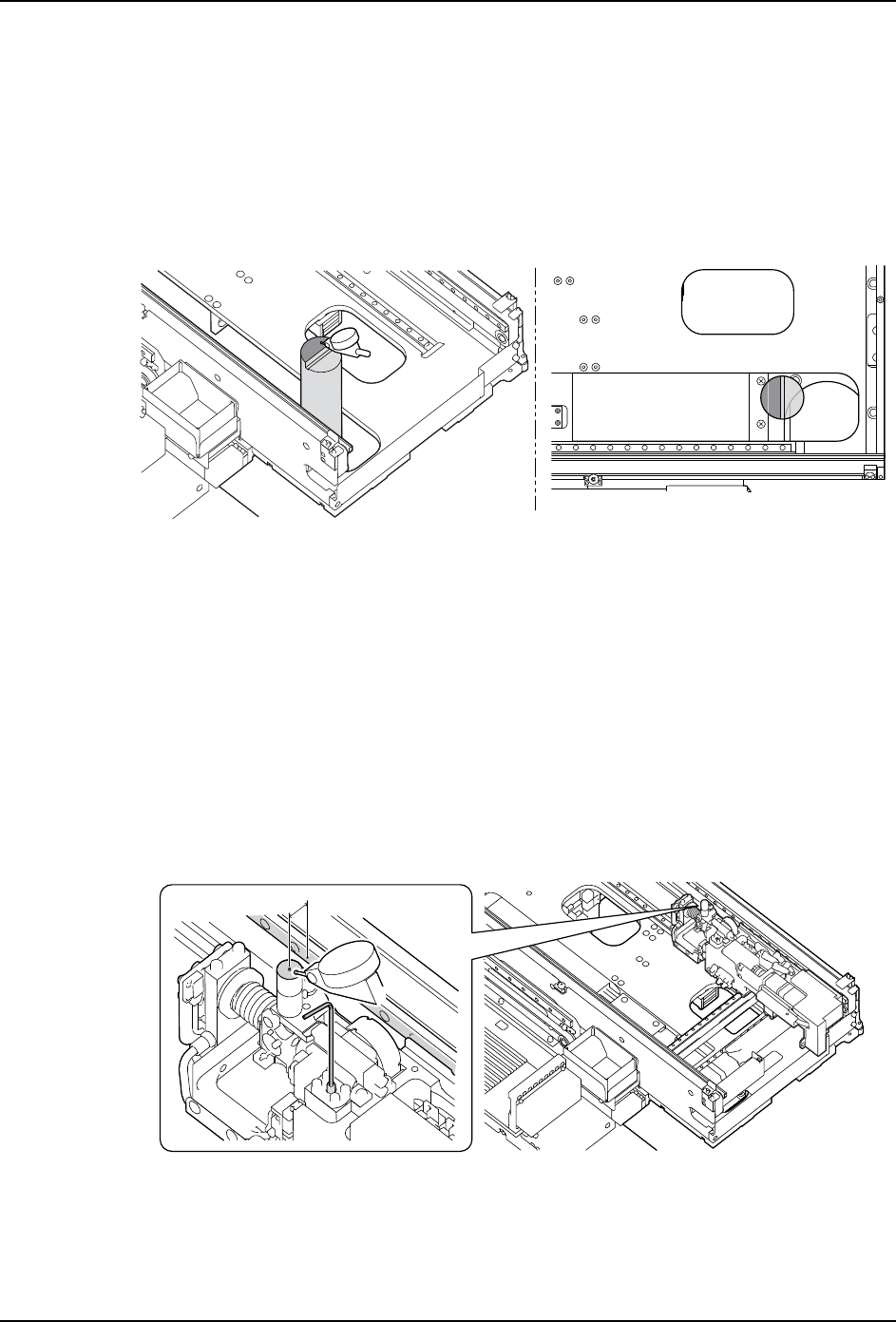

a. 请清扫 Z0 高度治具和下图的治具设置场所。并且将 Z0 高度治具放置在模组内的设
置场所。
注意 )请注意 Z0 高度治具不要落入模组的孔内。另外，在设置了 Z0 高度治具的状态下，请
不要将顶起单元移动到直接供应位置。
b. 用手移动 NXT-2 的 XY 轴，将千分表靠住 Z0 高度治具的高的一面，将刻度调整为 0。
注意 )用手移动 XY 轴时，请握住框架部。请不要握住工作头夹紧治具进行移动。
c. 用手移动 NXT-2 的 XY 轴，拆下 Z0 高度治具。
d. 将顶起单元移动到直接供应位置。然后，将顶起 X 轴部移动到顶起调整治具的中心
与导轨面的距离为 27mm ～ 30mm 的位置。
注意 )Y 方向移动顶起单元时，首先将顶起 X 轴部移动到中央，然后 Y 方向移动顶起单元。在
顶起 X 轴部处在左右端的状态下，Y 方向移动顶起单元时，单元的一部分有可能碰到壁
面。
e. 用手移动 NXT-2 的 XY 轴，将千分表靠住顶起调整治具的上面。
f. 使用 2mm 宽度的六角扳手转动 EZ 轴滚珠丝杆，将顶起调整治具的上面调整到 Z0 高
度（千分表的0位置）。
注意 )转动 EZ 轴滚珠丝杆时，请不要过分用力慢慢地转动。另外，在调整了顶起调整治具高
度后，请不要接触顶起 Z 轴部。高度有可能改变。如果高度改变了，请再次调整到 Z0
高度。
01NST-1973
OO̚OO
01NST-1974S
4. 安装 INS-NXTMWU-4.2S
46 多功能晶圆单元使用说明书

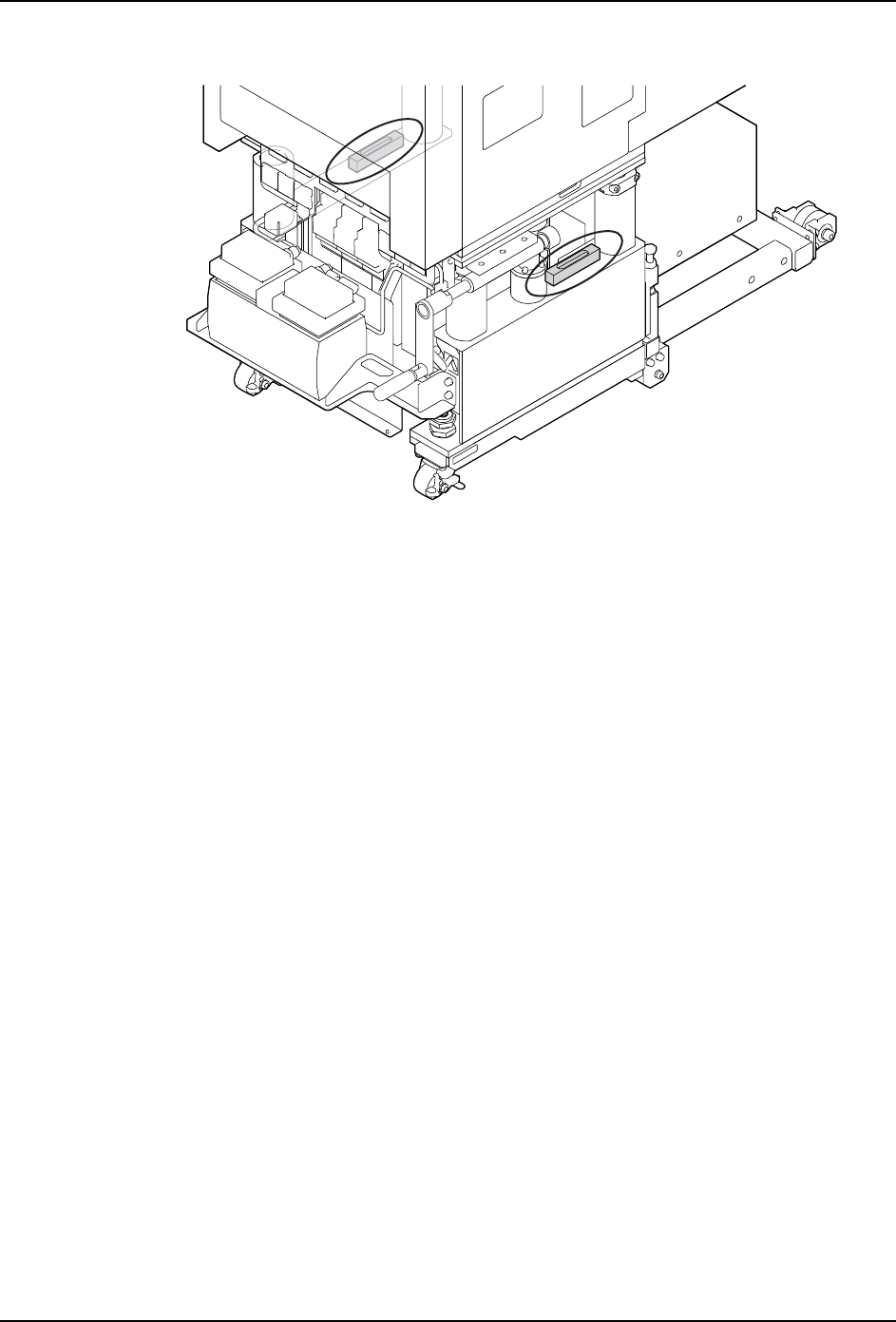

3. 在多功能晶圆单元的塔基座部的左右各设置 Y 方向的水平仪。
01NST-1975
