7. 换线 INS-NXTMWU-4.2S 176 多功能晶圆单元使用说明书 7.5.3 对跳过晶片设定进行初始化 1. 请从跳过晶片设定的菜单画面中选择初始 化指令。 2. 按下 OK 按钮后，跳过晶片设定就会被初始化，并且画面返 回到跳过晶片设定的菜单。 备注 )按下 CANCEL 按钮，则不会被初始化，并且画面返回到跳过晶片设定的菜单。 01NST -1048 CANCEL OK
INS-NXTMWU-4.2S 7. 换线
多功能晶圆单元使用说明书 175

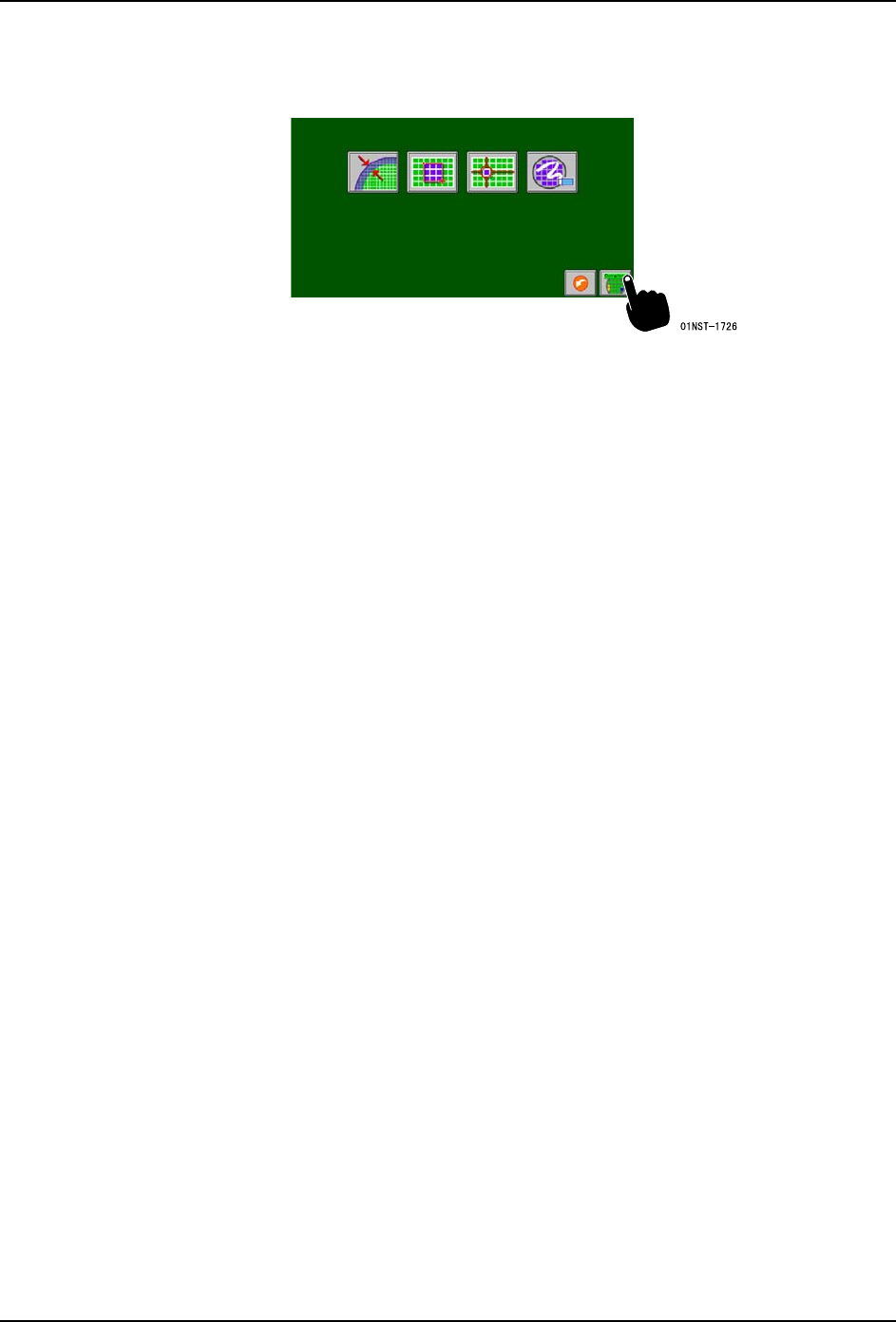

3. 完成所有的指定后，请按下 Complete 按钮。画面返回到跳过晶片指定的菜单。
4. 请按下 Complete 按钮。设定内容被反映给机器。
7. 换线 INS-NXTMWU-4.2S
176 多功能晶圆单元使用说明书
7.5.3 对跳过晶片设定进行初始化

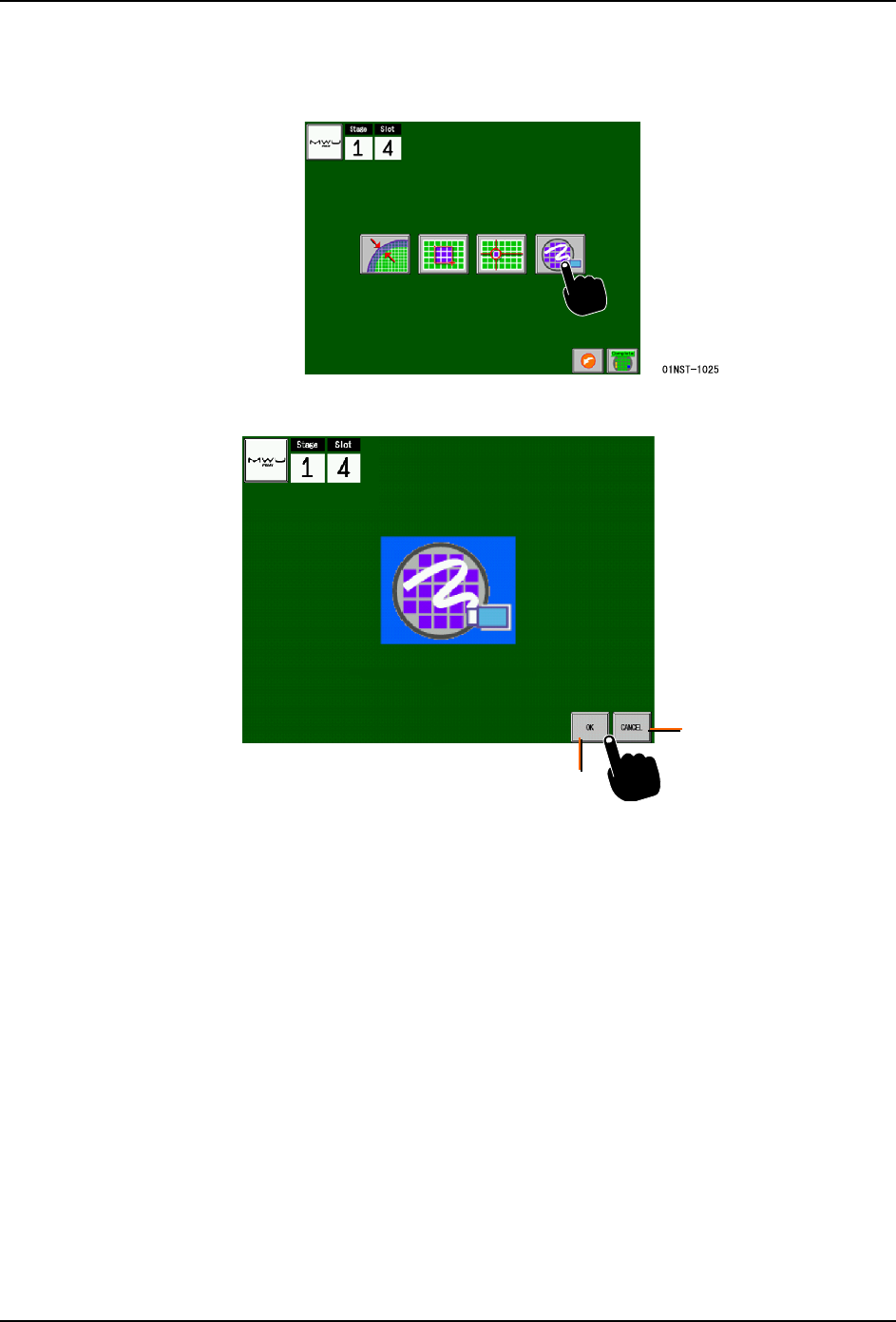

1. 请从跳过晶片设定的菜单画面中选择初始化指令。
2. 按下 OK 按钮后，跳过晶片设定就会被初始化，并且画面返回到跳过晶片设定的菜单。
备注 )按下 CANCEL 按钮，则不会被初始化，并且画面返回到跳过晶片设定的菜单。
01NST-1048
CANCEL
OK
INS-NXTMWU-4.2S 7. 换线
多功能晶圆单元使用说明书 177
7.6 晶圆示教
安装了未设定晶圆示教的元件类型后，需要进行下列的设定和确认。
·行列数的设定
·图表影像和实际影像的确认
·模板图表的设定
7.6.1 如何显示晶圆示教画面

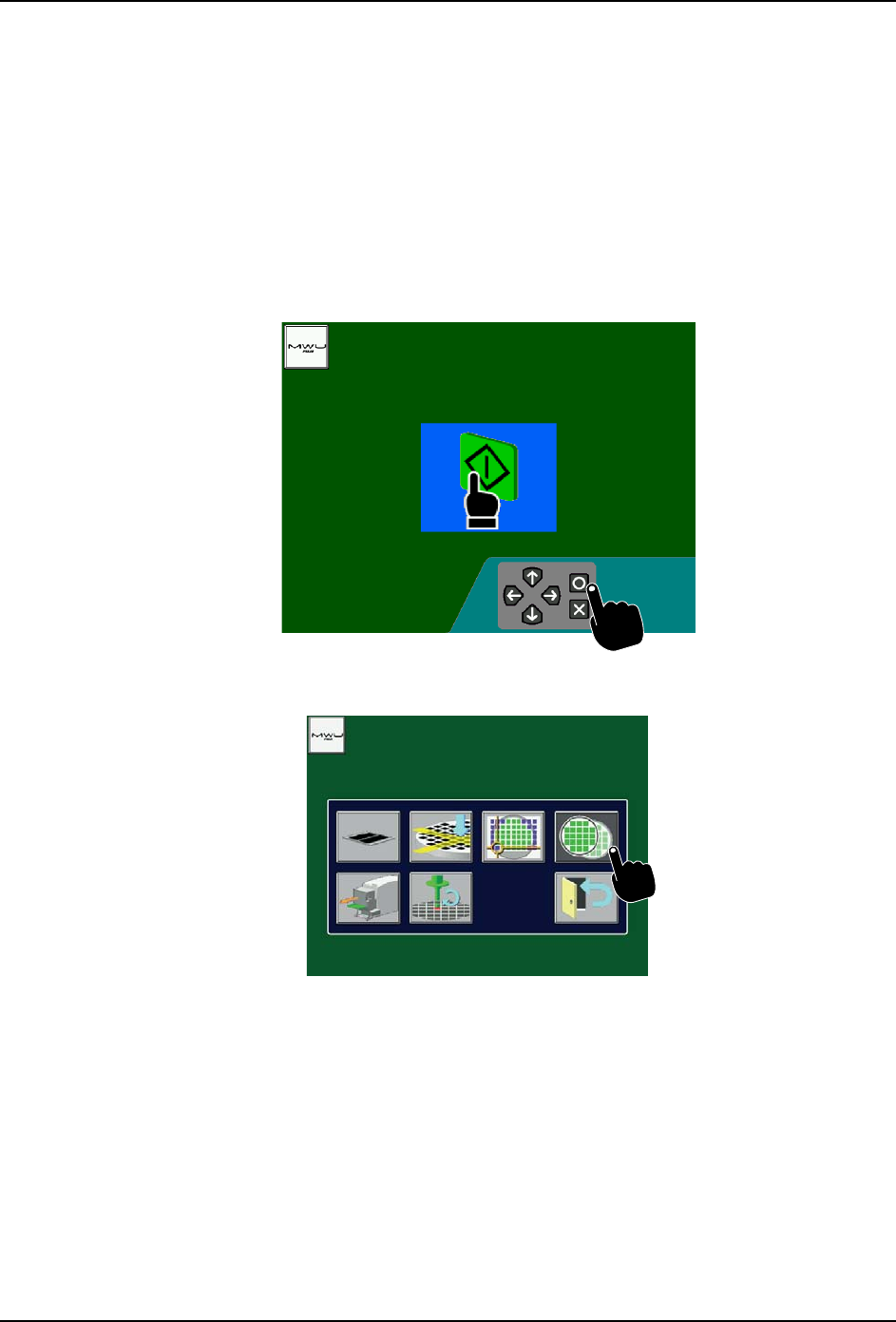

1. 在操作面板处在开始等待的状态的时候，请按下 OK 按钮。
2. 显示换线指令菜单。请选择晶圆示教指令。
01NST-1063
