INS-NXTMWU-4.2S 4. 安装 多功能晶圆单元使用说明书 51 5. 将多功能晶圆单元拉出一半，再次夹紧到 模组上。 a. 持续按住模组操作面板的 [POWER ] 按钮，将模组变成睡眠状态。 b. 拉出多功能晶圆单元，直到多功能晶圆单 元的料站托架部的端面与模组端面在 同一 位置。 注意 )如果多功能晶圆单元的滚轮部脱离了料站基座，请从 " 将多功能晶圆单元夹紧到模组 上。" 开始重新调整。 c. 注意…
4. 安装 INS-NXTMWU-4.2S
50 多功能晶圆单元使用说明书

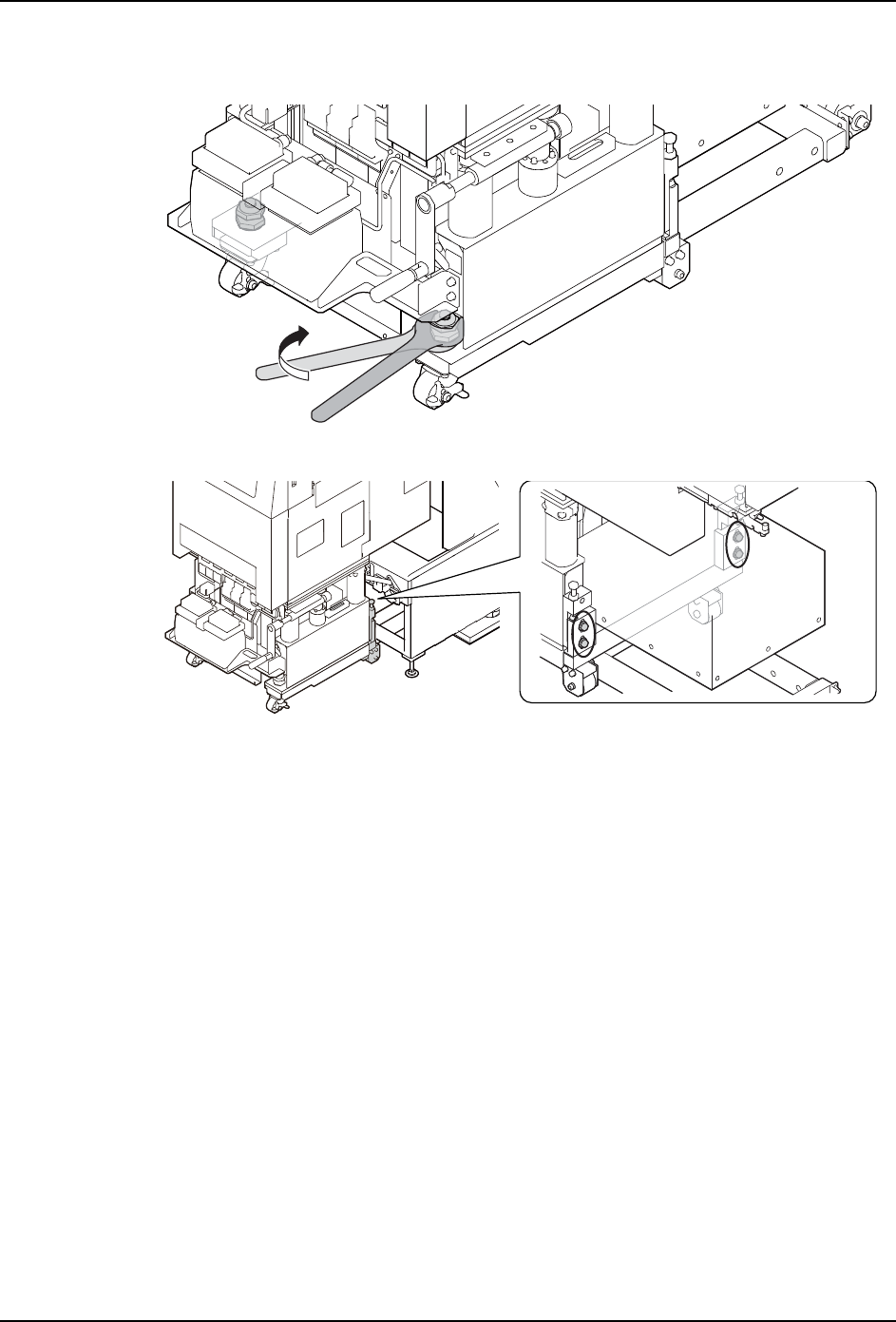

3. 使用 36mm 宽度扳手，预紧固前侧脚轮的固定螺母。使用调整用扳手 （S3019F）固定至
调整螺栓不会转动为止，同时使用固定用扳手 （2MDLWJ0129**）紧固固定螺母。
4. 预紧固中间脚轮的固定螺栓。
01NST-1980S
䇗ᭈ⫼ᡇ
ᅮ⫼ᡇ
01NST-1979
INS-NXTMWU-4.2S 4. 安装
多功能晶圆单元使用说明书 51

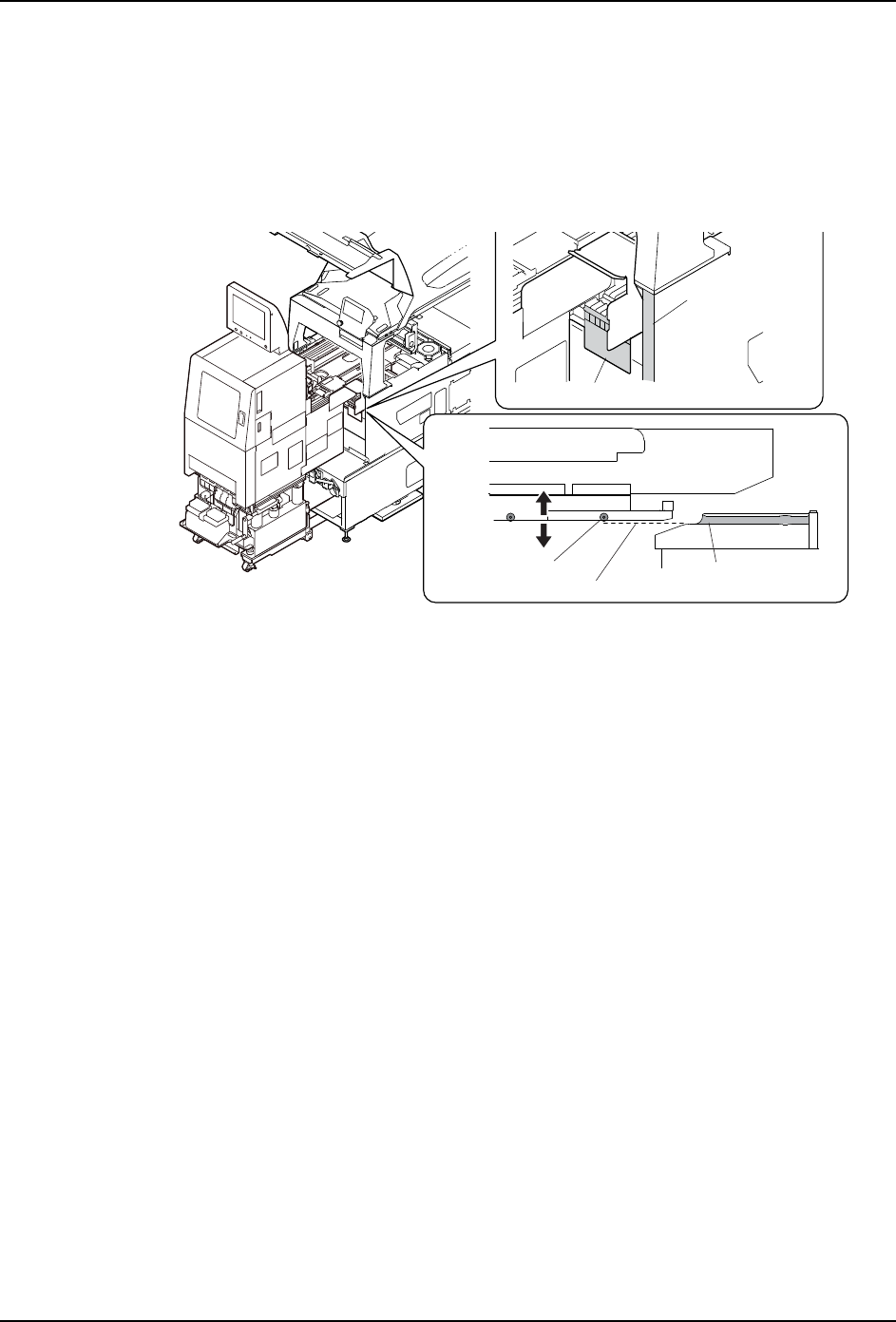

5. 将多功能晶圆单元拉出一半，再次夹紧到模组上。
a. 持续按住模组操作面板的 [POWER] 按钮，将模组变成睡眠状态。
b. 拉出多功能晶圆单元，直到多功能晶圆单元的料站托架部的端面与模组端面在同一
位置。
注意 )如果多功能晶圆单元的滚轮部脱离了料站基座，请从 " 将多功能晶圆单元夹紧到模组
上。" 开始重新调整。
c. 注意前侧脚轮笔直向前，同时将多功能晶圆单元慢慢地插入模组内。
d. 按下模组操作面板的 [POWER] 按钮。
备注 )虽然显示 [Safety Door] 的错误，请继续作业
e. 按下模组操作面板的 [READY ON] 按钮。多功能晶圆单元被夹紧。
6. 确认晶圆供应部 4 的顶起调整治具的高度和塔基座部的水平仪的水平度。如果这些数值
超出公差值，请从步骤 1 开始重新调整。
备注 )顶起调整治具高度的公差值请参照步骤 2。另外，塔基座水平仪的公差值为 ±0.1mm/m
以内。
01NST-1971S
㒘ッ䴶
᭭キᠬᶊッ䴶
⒮䕂
᭭キᑻⱘῑ
ῑⱘ᭰䴶乊Ϟ催ᑺ
4. 安装 INS-NXTMWU-4.2S
52 多功能晶圆单元使用说明书

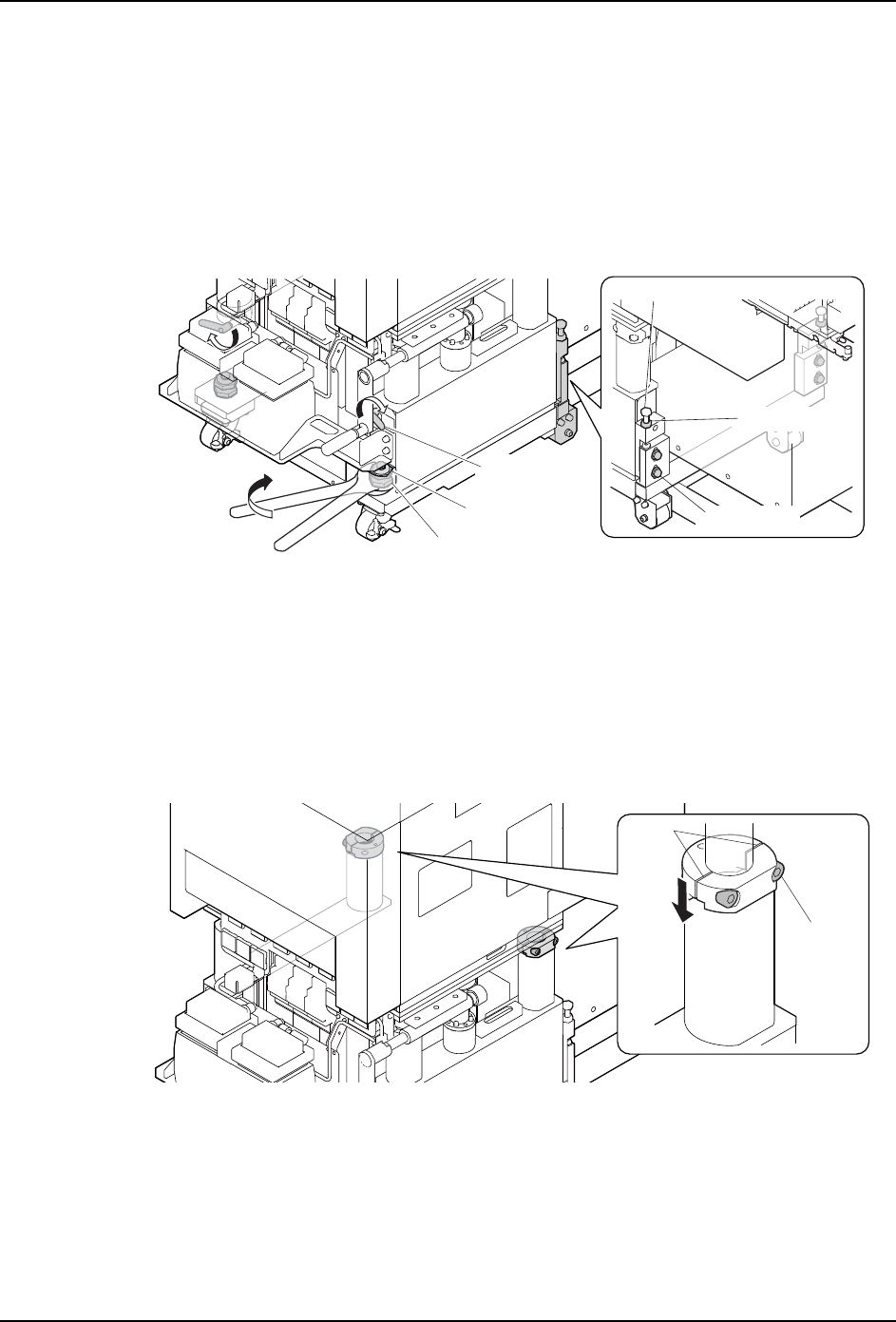

7. 固定各调整部。
备注 )紧固固定螺母时，一边确认顶起调整治具的高度和水平仪的水平度，一边左右平衡慢
慢地紧固。
a. 使用 36mm 宽度扳手，紧固前侧脚轮的固定螺母。使用调整用扳手 （S3019F）固定至
调整螺栓不会转动为止，同时使用固定用扳手 （2MDLWJ0129**）紧固固定螺母。
b. 紧固中间脚轮的固定螺栓。然后，将固定调整螺栓使之不转动，同时紧固固定螺母。
c. 右方向转动左右 2 个锁定杆，进行锁定。
8. 在晶圆供应部 4 点，确认顶起调整治具的高度。另外，确认塔基座部的水平仪的水平
度。如果这些数值超出了公差值，请松开各调整部的固定螺母，重新紧固。
备注 )顶起调整治具高度的公差值请参照步骤 2。另外，塔基座水平仪的公差值为 ±0.1mm/m
以内。
9. 固定多功能晶圆单元下部中央的紧固环 （2 处）。
a. 一边向下压住紧固环，一边均匀地预紧固 2 个固定螺栓。
b. 紧固 2 个固定螺栓，并且使得紧固环的 2 侧间隙平均。
10.固定后侧脚轮 （2 处）。固定螺栓时，请使用 5mm 宽度六角扳手 （标准、短型）。
备注 )从多功能晶圆单元与模组及基座的间隙，或者基座与地面的间隙将手伸入进行作业。
a. 在轮子的下面插入测隙规 （厚度 0.5mm）。
b. 预紧固各脚轮的固定螺栓 （各 4 个）。
c. 紧固各脚轮外侧的固定螺栓 （各 2 个），拔出测隙规。
01NST-1982S
ᅮ㶎↡
䇗ᭈ㶎ᷧ
䫕ᅮᴚ
ᅮ㶎ᷧ
ᅮ㶎↡
䇗ᭈ㶎ᷧ
01NST-1983S
䯈䱭
ᅮ㶎ᷧ
