多功能晶圆单元使用说明书.pdf - 第328页
12. 更换部件 INS-NXTMWU-4.2S 314 多功能晶圆单元使用说明书 正面盖罩 （下方） 1. 请打开抽屉。 2. 请拆下螺丝。 正面盖罩 （中央） 1. 请拆下正面盖罩 （下方） 。 （详细请参照 [ 正面盖罩 （下方）]。 ） 2. 请打开正面门。 3. 拆下螺丝，拆下间隙盖罩。 4. 拆下螺丝，拉出正面盖罩。 01NST -0731Sc ℷ䴶Ⲫ㔽˄ϟᮍ˅ ᢑም 01NST -0732d
INS-NXTMWU-4.2S 12. 更换部件
多功能晶圆单元使用说明书 313

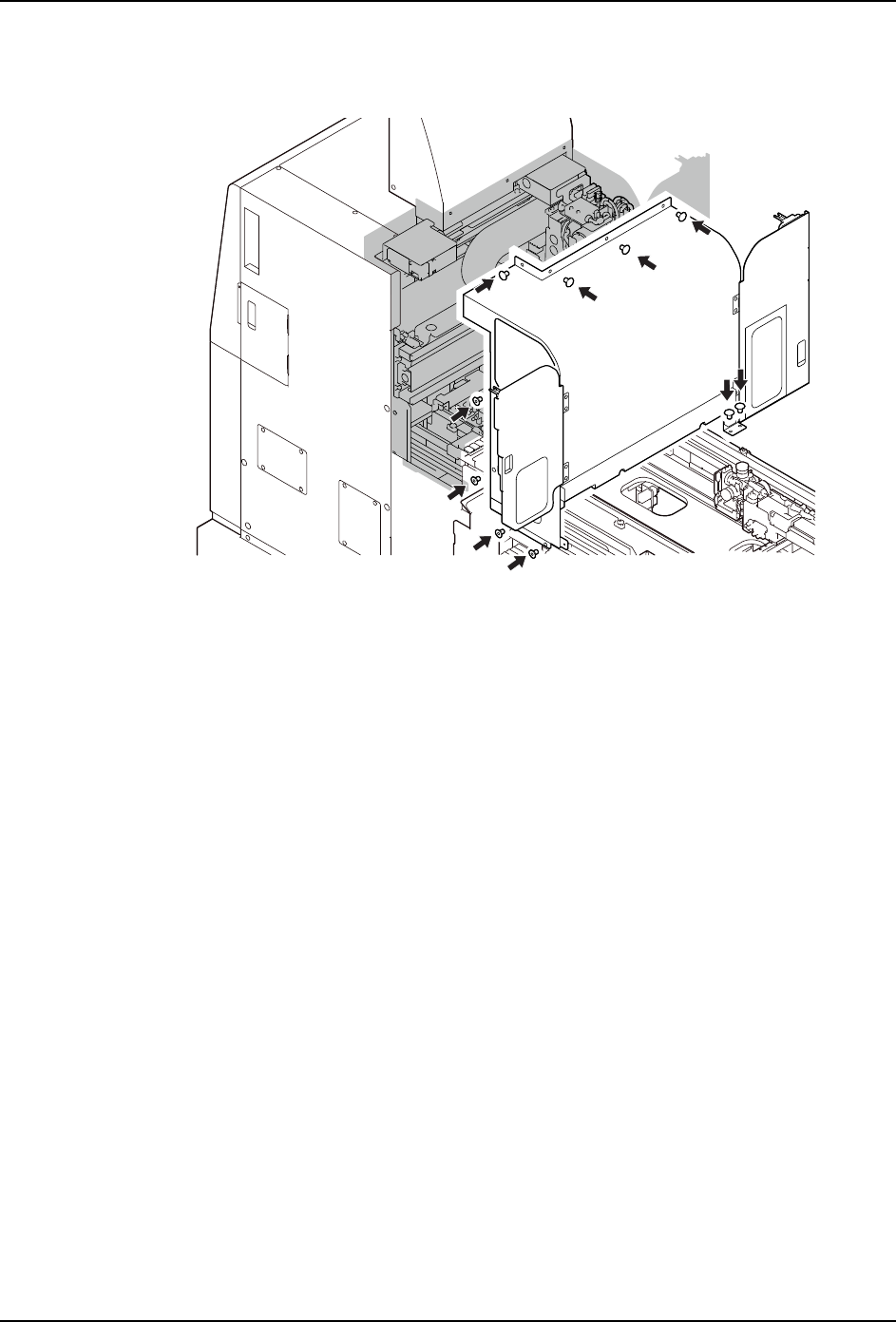

3. 请拆下螺丝，拆下背面盖罩。
备注 ) 如果是没有右侧维修保养门的背面盖罩，通过 8 个螺丝被固定。
01NST-0730c
12. 更换部件 INS-NXTMWU-4.2S
314 多功能晶圆单元使用说明书
正面盖罩 （下方）
1. 请打开抽屉。
2. 请拆下螺丝。
正面盖罩 （中央）
1. 请拆下正面盖罩 （下方）。（详细请参照 [ 正面盖罩 （下方）]。）
2. 请打开正面门。
3. 拆下螺丝，拆下间隙盖罩。
4. 拆下螺丝，拉出正面盖罩。
01NST-0731Sc
ℷ䴶Ⲫ㔽˄ϟᮍ˅
ᢑም
01NST-0732d
INS-NXTMWU-4.2S 12. 更换部件
多功能晶圆单元使用说明书 315
侧面盖罩 （右侧后方）
1. 请拆下螺丝，拆下背面盖罩 （右侧后方）。
备注 ) 如果是没有右侧维修保养门的背面盖罩，通过 7 个螺丝被固定。
侧面盖罩 （右侧）
1. 请打开正面门。
2. 打开维修保养门。拆下螺栓，拆下门上的安全开关。
3. 拆下螺丝然后拆下侧面盖罩 （右侧）。
4. 安装盖罩时，调整位置安装安全开关，使得维修保养门的安全开关能够锁定正面门的
锁。
01NST-0733b
01NST-0734e
