INS-NXTMWU-4.2S 6. 生产
多功能晶圆单元使用说明书 143
6.5.4 关于参考补救
在吸取开始点指定画面被显示的时候，按下 BACK 按钮后，就会显示参考补救画面。如果想
要变更已指定的参考晶片时，请进行以下的操作。
1. 请选择对象的参考位置，按下 ReferenceCheck 按钮。
备注 )按下 Complete 按钮后，就会返回到吸取开始点指定画面。
2. 显示参考晶片指定画面。请变更参考位置。（参照 "6.5.2 指定参考晶片 "。）
3. 完成参考指定 （补救）后，就会返回到吸取开始点的指定画面。
01NST-1051S
ReferenceCheck Complete
01NST-0668
6. 生产
I
NS-NXTMWU-4.2S
144 多功能晶圆单元使用说明书
6.6 补救错误元件
运转中，因吸取失误或影像处理错误，发生不能贴装的元件。此时，如果进行错误元件补救
设定，能够再次使用晶圆上剩余的元件。
此处，说明从补件极限的料尽向导转换到错误元件补救画面，以及错误元件的补救设定。
6.6.1 料尽向导画面
备注 )错误元件补救指令以外的画面的看法，请参照 "6.4.1 元件补充向导画面 "。
6.6.2 显示错误元件补救画面
1. 从对象料槽上取出晶圆托架，确认晶圆的状态。
备注 )晶圆托架的取出方法，请参照 "6.4 补充晶圆 "。
a. 晶圆上还剩余元件，并且将该元件使用到生产中时，请按下错误元件补救指令。
b. 不按下错误元件补救指令，直接进入以下的步骤，则错误元件的补救不被执行。
᠔䗝ᢽⱘ᭭ῑⱘܗӊ㸹ᬥⱘᠻ㸠ᣛҸDŽ
1676
䫭䇃ܗӊ㸹ᬥᣛҸ
䫭䇃ܗӊ㸹ᬥᣛҸ
167
INS-NXTMWU-4.2S 6. 生产
多功能晶圆单元使用说明书 145

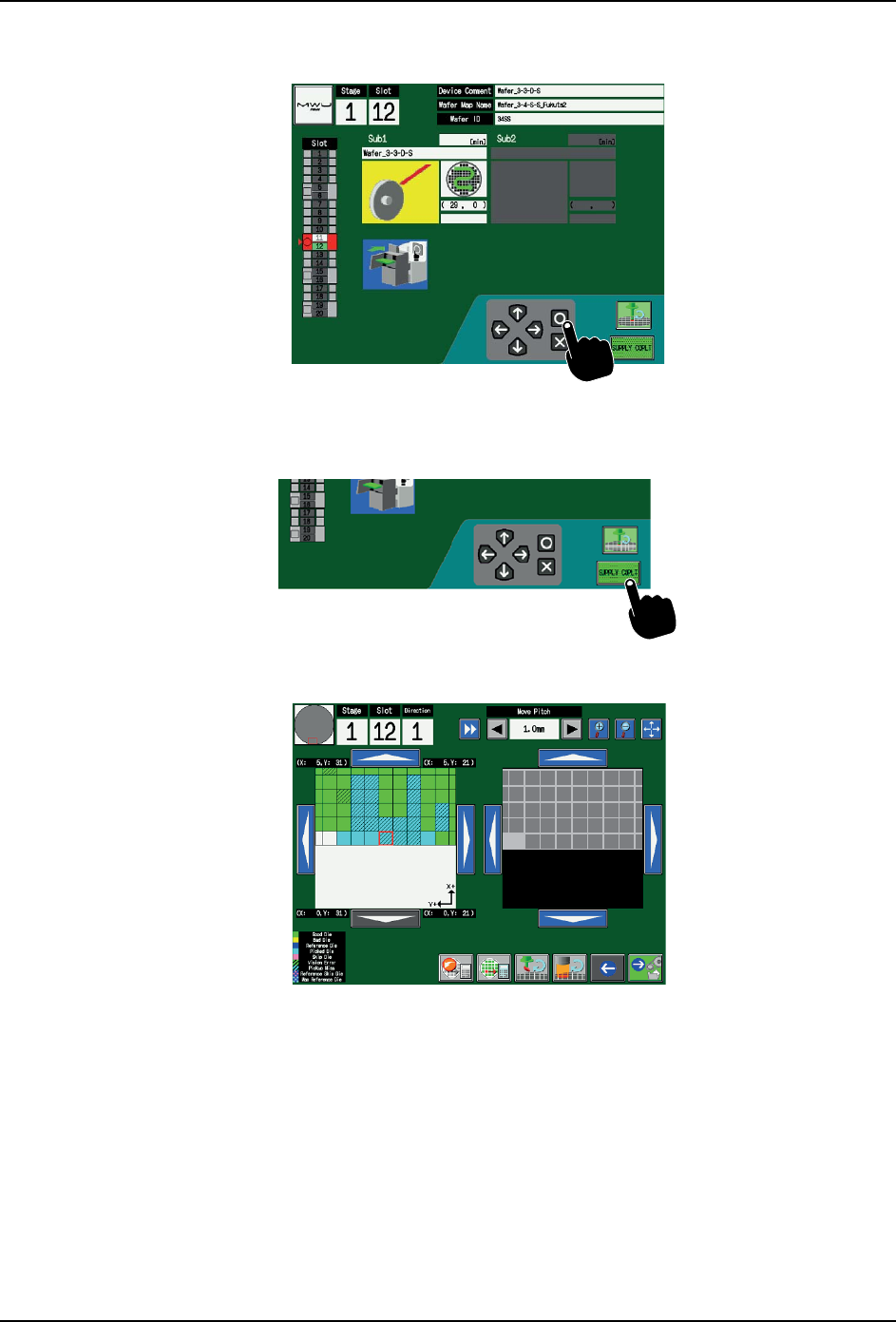

2. 请安装晶圆托架，按下画面上的 OK 按钮。
3. 请放下托架挡块，轻轻地关闭正面门。
4. 按下 SUPPLY COPLT 按钮。
5. 显示错误元件补救画面。
167
167
167
