多功能晶圆单元使用说明书.pdf - 第210页
7. 换线 INS-NXTMWU-4.2S 196 多功能晶圆单元使用说明书 7.8 补救错误元件 运转中， 因吸取失误或影像处理错误， 发生不能贴装的元件。 此时， 如果进行错误元件补救 设定，能够再次使用晶圆上剩余 的元件。 7.8.1 如何显示错误元件补救画面 1. 在操作面板处在开始等待的状态的时候， 请按下 OK 按钮。 2. 显示换线指令菜单。请选择错误元件补救 指令。 3. 显示料槽选择画面。请选择对象料 槽，按下 STA…
INS-NXTMWU-4.2S 7. 换线
多功能晶圆单元使用说明书 195
4. 显示图表信息删除的画面。请按下 OK 按钮。
备注 )按下 CANCEL 按钮后，托架卸下指令就会被中止。
通过以上的操作，相应料槽变成未补充的状态，图表数据被删除。
01NST-1365
OK CANCEL
7. 换线 INS-NXTMWU-4.2S
196 多功能晶圆单元使用说明书
7.8 补救错误元件
运转中，因吸取失误或影像处理错误，发生不能贴装的元件。此时，如果进行错误元件补救
设定，能够再次使用晶圆上剩余的元件。
7.8.1 如何显示错误元件补救画面
1. 在操作面板处在开始等待的状态的时候，请按下 OK 按钮。
2. 显示换线指令菜单。请选择错误元件补救指令。
3. 显示料槽选择画面。请选择对象料槽，按下 START 按钮。
01NST-1063
167
167
INS-NXTMWU-4.2S 7. 换线
多功能晶圆单元使用说明书 197

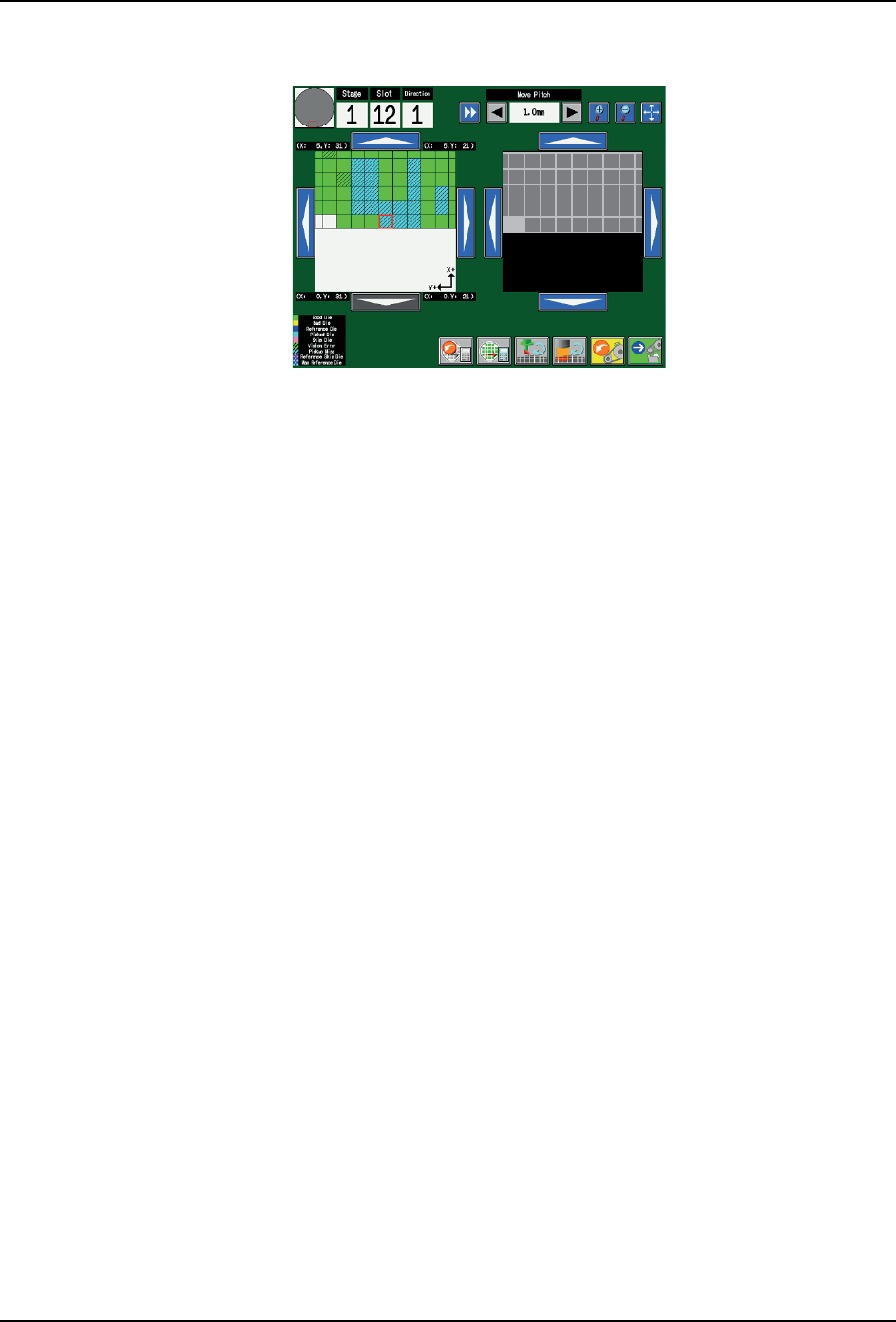

4. 显示错误元件补救画面。
167
