多功能晶圆单元使用说明书.pdf - 第191页
INS-NXTMWU-4.2S 7. 换线 多功能晶圆单元使用说明书 177 7.6 晶圆示教 安装了未设定晶圆示教的元件类 型后，需要进行下列的设定和确认 。 ·行列数的设定 ·图表影像和实际影像的确认 ·模板图表的设定 7.6.1 如何显示晶圆示教画面 1. 在操作面板处在开始等待的状态的时候 ，请按下 OK 按钮。 2. 显示换线指令菜单。请选择晶圆示教指令 。 01NST -1063 167
7. 换线 INS-NXTMWU-4.2S
176 多功能晶圆单元使用说明书
7.5.3 对跳过晶片设定进行初始化
1. 请从跳过晶片设定的菜单画面中选择初始化指令。
2. 按下 OK 按钮后，跳过晶片设定就会被初始化，并且画面返回到跳过晶片设定的菜单。
备注 )按下 CANCEL 按钮，则不会被初始化，并且画面返回到跳过晶片设定的菜单。
01NST-1048
CANCEL
OK
INS-NXTMWU-4.2S 7. 换线
多功能晶圆单元使用说明书 177
7.6 晶圆示教
安装了未设定晶圆示教的元件类型后，需要进行下列的设定和确认。
·行列数的设定
·图表影像和实际影像的确认
·模板图表的设定

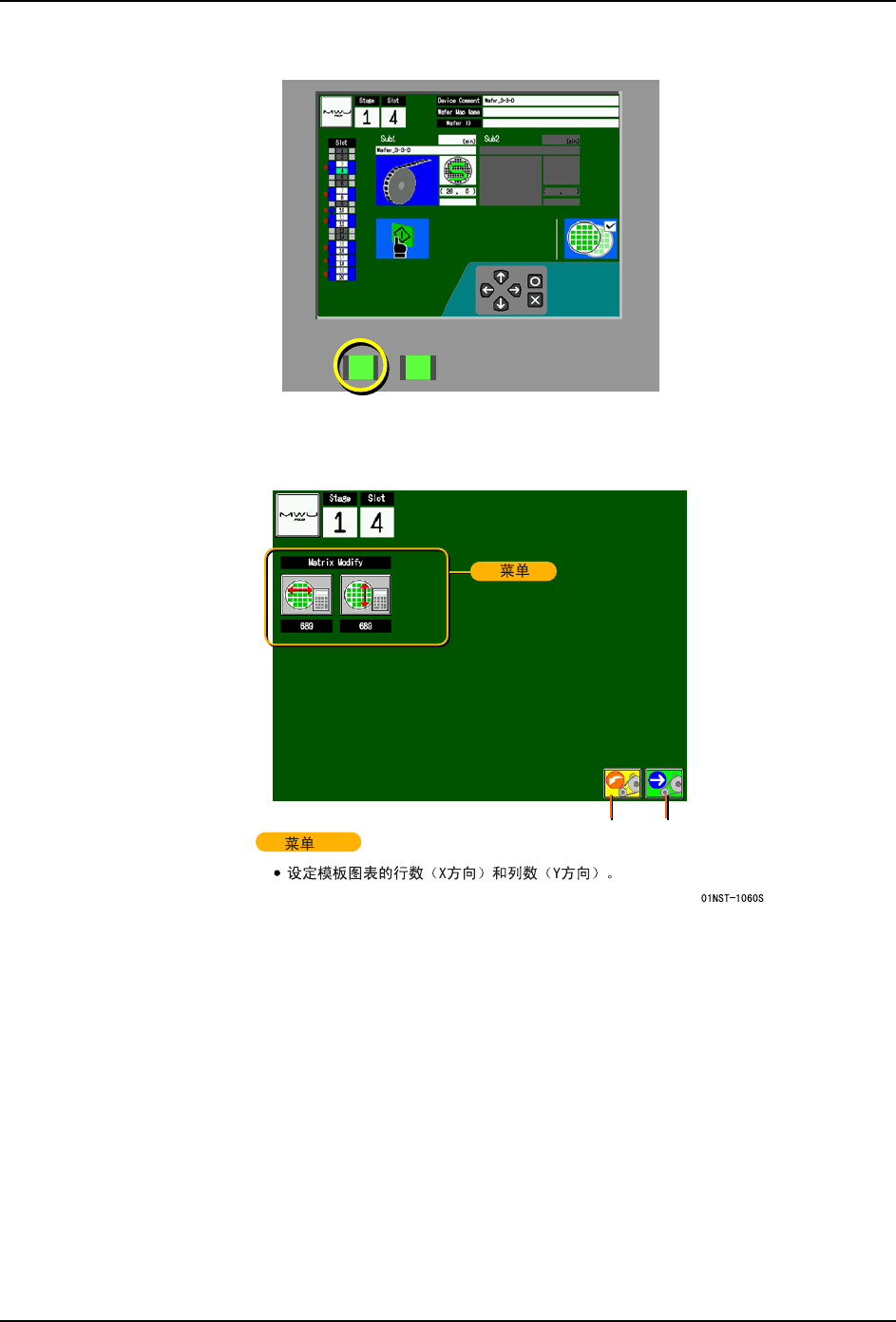

7.6.1 如何显示晶圆示教画面
1. 在操作面板处在开始等待的状态的时候，请按下 OK 按钮。
2. 显示换线指令菜单。请选择晶圆示教指令。
01NST-1063
167
7. 换线 INS-NXTMWU-4.2S
178 多功能晶圆单元使用说明书
3. 请按下 START 按钮。
备注 )在按下 START 按钮之前，按下箭头按钮 （上下）就能够选择料槽。
4. 首先显示行列数设定画面。
01NST-1330
CANCEL NEXT
