5. Job 的设定和编辑 INS-NXTMWU-4.2S 118 多功能晶圆单元使用说明书 5.8 运用邻近参考晶片参照功能 生产时，不进行被设定为不良晶 片或跳过晶片的位置的影像处理 。因此，如果不良晶片或 跳过晶片为连续时，就会不进行 必要的位置补正而直接进行 吸取动作，有可能误吸取相邻 列的晶片。 这种情况时，读取读取相邻的参 考晶片，能够进行吸取位置的补正 。 通常，不良晶片为连续的时候，按照在 Proces s Times …
INS-NXTMWU-4.2S 5. Job 的设定和编辑
多功能晶圆单元使用说明书 117
3. 显示删除的确认对话框。请点击 OK。

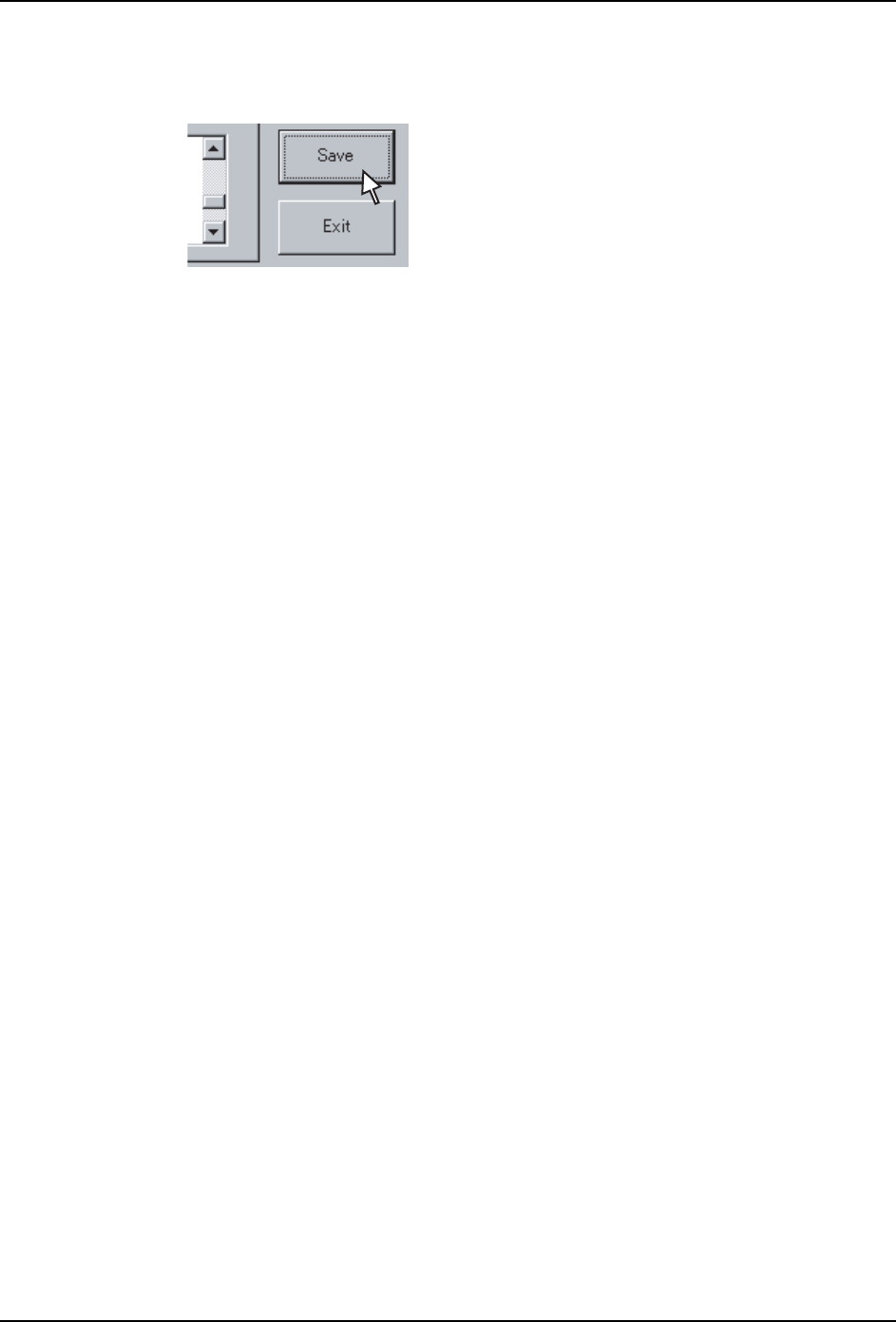

4. 操作后，请点击 Save 按钮，保存编辑数据。
01NST-1720
5. Job 的设定和编辑 INS-NXTMWU-4.2S
118 多功能晶圆单元使用说明书
5.8 运用邻近参考晶片参照功能

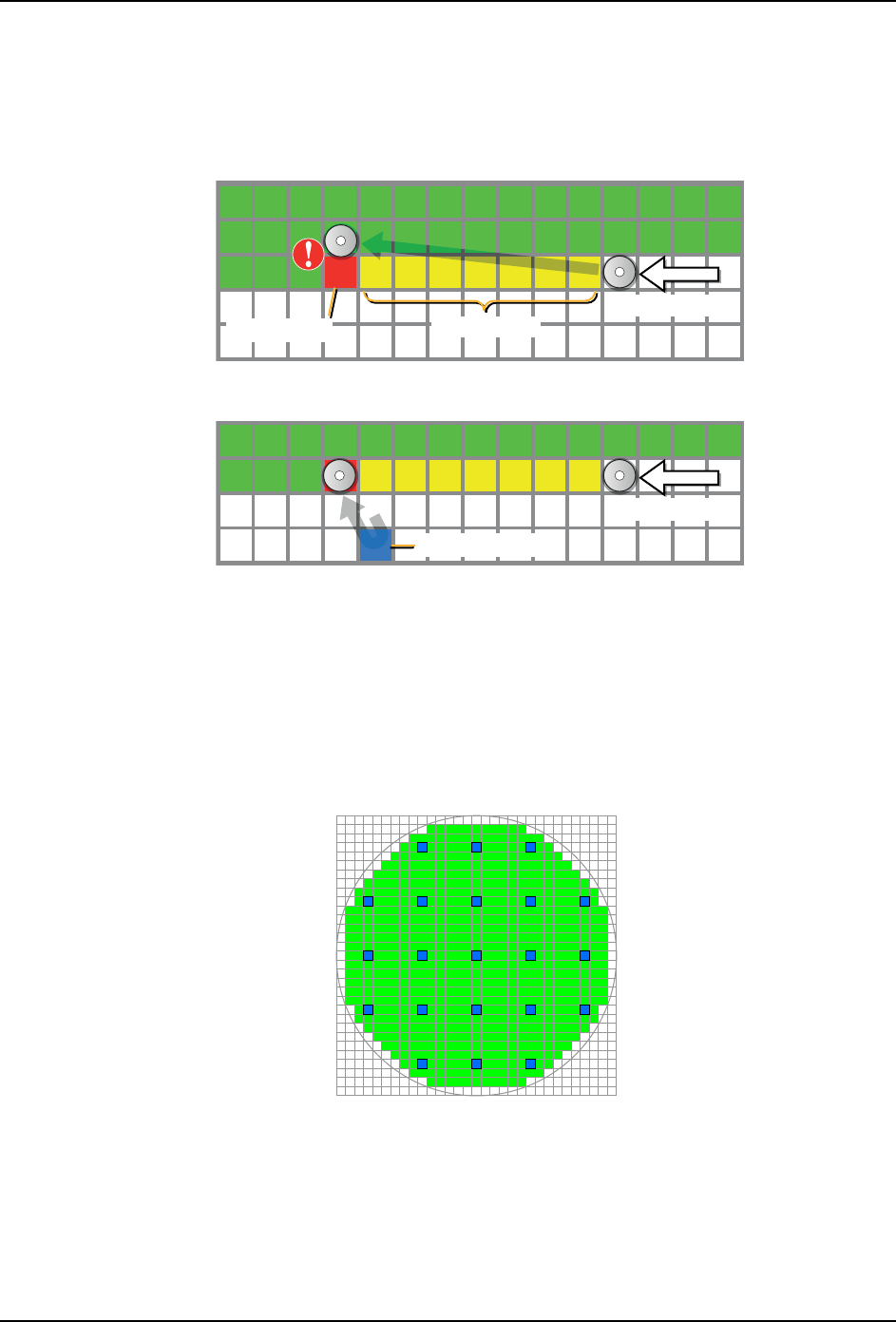

生产时，不进行被设定为不良晶片或跳过晶片的位置的影像处理。因此，如果不良晶片或
跳过晶片为连续时，就会不进行必要的位置补正而直接进行吸取动作，有可能误吸取相邻
列的晶片。
这种情况时，读取读取相邻的参考晶片，能够进行吸取位置的补正。
通常，不良晶片为连续的时候，按照在 Process Times 中所设定的间隔读取影像，能够进
行位置补正 （参照 "5.3.2 补充信息 "）。但是，因为不良晶片被全部涂黑了，所以，是一
项发生影像处理错误时有效的功能。
另外，利用邻近参考晶片参照功能时，需哟以下的条件。
a. Fuji Flexa：V5.8.0 或更高版本
b. 晶圆图表工具：V1.40 或更高版本
c. 在晶圆图表上必须在一定间隔被配置了复数的参考晶片
1676
প乎ᑣᮍ
ϡ㡃⠛
পᇍ䈵⠛
1676
প乎ᑣᮍ
খ㗗⠛
01NST-2068
INS-NXTMWU-4.2S 5. Job 的设定和编辑
多功能晶圆单元使用说明书 119
5.8.1 设定方法
以下说明运用邻近参考晶片参照功能时的设定方法。

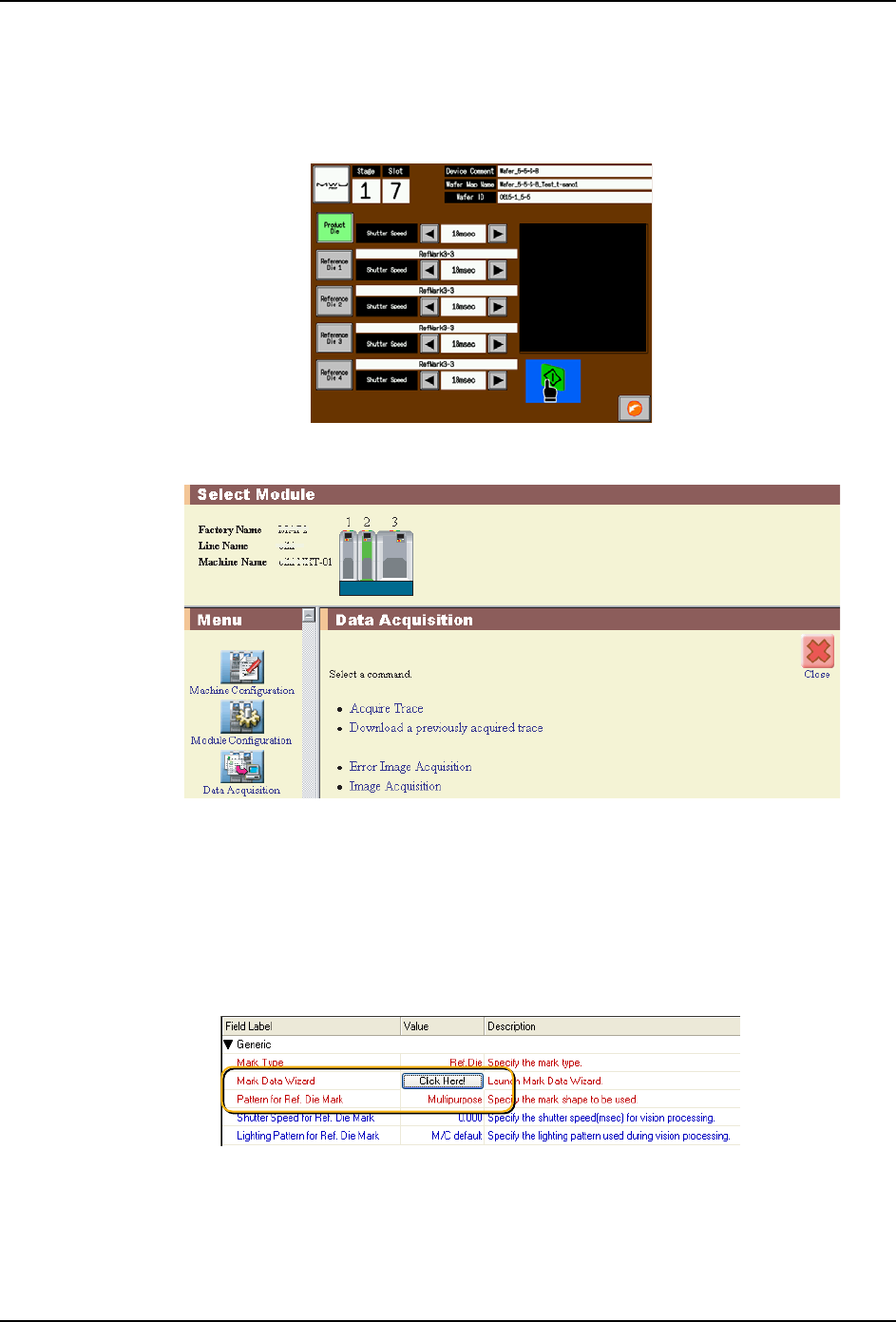

1. 请在手动模式中执行影像取得指令。取得 Product Die 和 Reference Die 的影像。
2. 使用辅助软件取得影像。
备注 ) 以上的详细操作请参照 "8.5.2 影像获取 "。
3. 请启动 Job 编制器。
4. 登录参考定位点。
a. 从 [Mark data] 标签页中选择 [Ref. Die Mark]。
b. 将 [Pattern for Ref. Fie Mark] 的项目设定为 [Multipurpose]。
c. 在 [Mark Data Wizard] 的项目中单击 [ 按下 ]。Seek Template Editor 被启动。
