DL6 系列直线伺服驱动器用户手册 5 基本使用功能
100
2
、

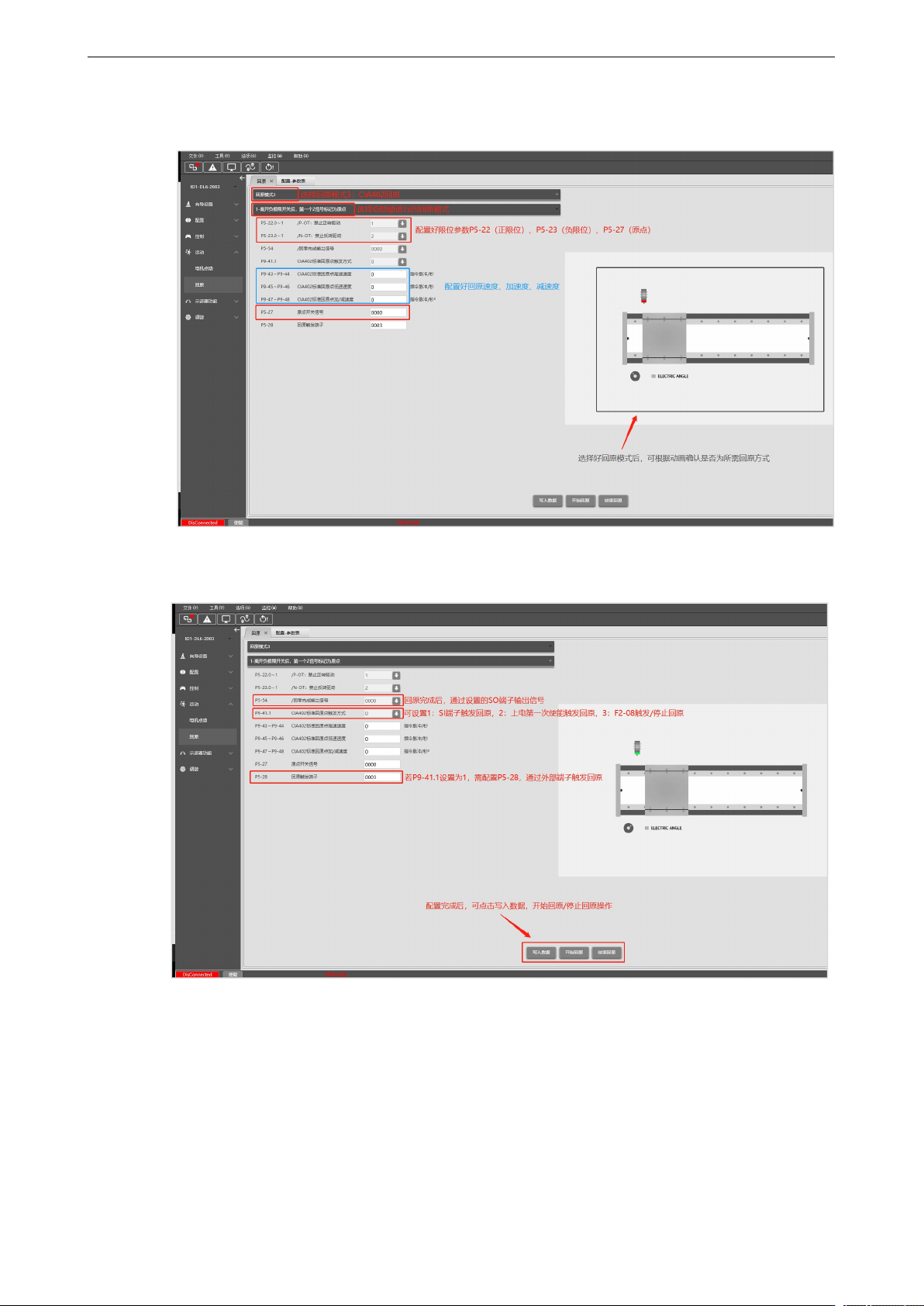

选择回原模式3：CIA402回原→选择回原方式-2~34（选择回原方式后，可在右侧观看对应回
原方式动画）→配置好限位、回原速度、加/减速度；
3
、
选择对应的回原触发方式（P9-41.1）→按需求配置回原完成输出信号（P5-54）、回原触发端
子（P5-28），完成配置后，可点击写入数据、开始回原、停止回原等操作。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
101
5.5.2 位置控制（外部脉冲位置指令）
参数
概要
参考章节
P0-01 控制方式选择
设置为 6：外部脉冲模式
5.5.2.1 外部脉
冲位置模式
P0-10 脉冲指令形态
设置脉冲形态
0：CW/CCW
1：AB
2：P+D
5.5.2.3 脉冲指
令形态的选择
P0-11 设定电机每极距脉冲数*1
P0-12 设 定 电 机 每 极 距 脉 冲 数
*10000
P0-13 电子齿轮比（分子）
P0-14 电子齿轮比（分母）
P0-92～P0-93 32 位电子齿轮比分子
P0-94～P0-95 32 位电子齿轮比分母
电机运行一个极距所需的指令脉冲数设
置
P0-11/P0-12 均为零时 P0-13/P0-14 生效
P0-11～P0-14 均为零时，P0-92~P0-95 有
效
32 位齿轮比分子：P0-92*1+P0-93 *10000
32 位齿轮比分母：P0-94*1+P0-95 *10000
5.5.1.1 电子齿
轮比
P0-09 脉冲指令设置
各位分别可设置低速脉冲指令方向、低速
脉冲滤波时间
5.5.2.5 脉冲指
令正方向的选
择
5.5.2.1 外部脉冲位置模式
参数
设定值
意义
修改
生效
P0-01
6
利用外部脉冲列指令来进行位置控制
伺服 OFF
即时
5.5.2.2 脉冲输入规格
脉冲规格
最高输入频率
电压规格
顺向电流
低速脉冲
开路集电极信号
200Kpps
24V
<25mA
差动信号
4MKpps
3.3~5V
<25mA
5.5.2.3 脉冲指令形态的选择
根据上位机或者其他脉冲输出装置设定伺服驱动器接收的脉冲形态：
双脉冲（CW+CCW）；
A 相+B 相正交脉冲，4 倍频；
脉冲+方向（正逻辑或负逻辑）。
参数
含义
设定
意义
修改
生效
P0-10
n.xxx□
脉冲指令
形态
0
CW、CCW 模式
伺服 OFF
即时
1
AB 相
2
脉冲+方向（默认）
P0-10
n.xx□x
脉冲信号
有效边沿
0
下降沿有效（默认）
伺服 OFF
即时
1
上升沿有效
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
102

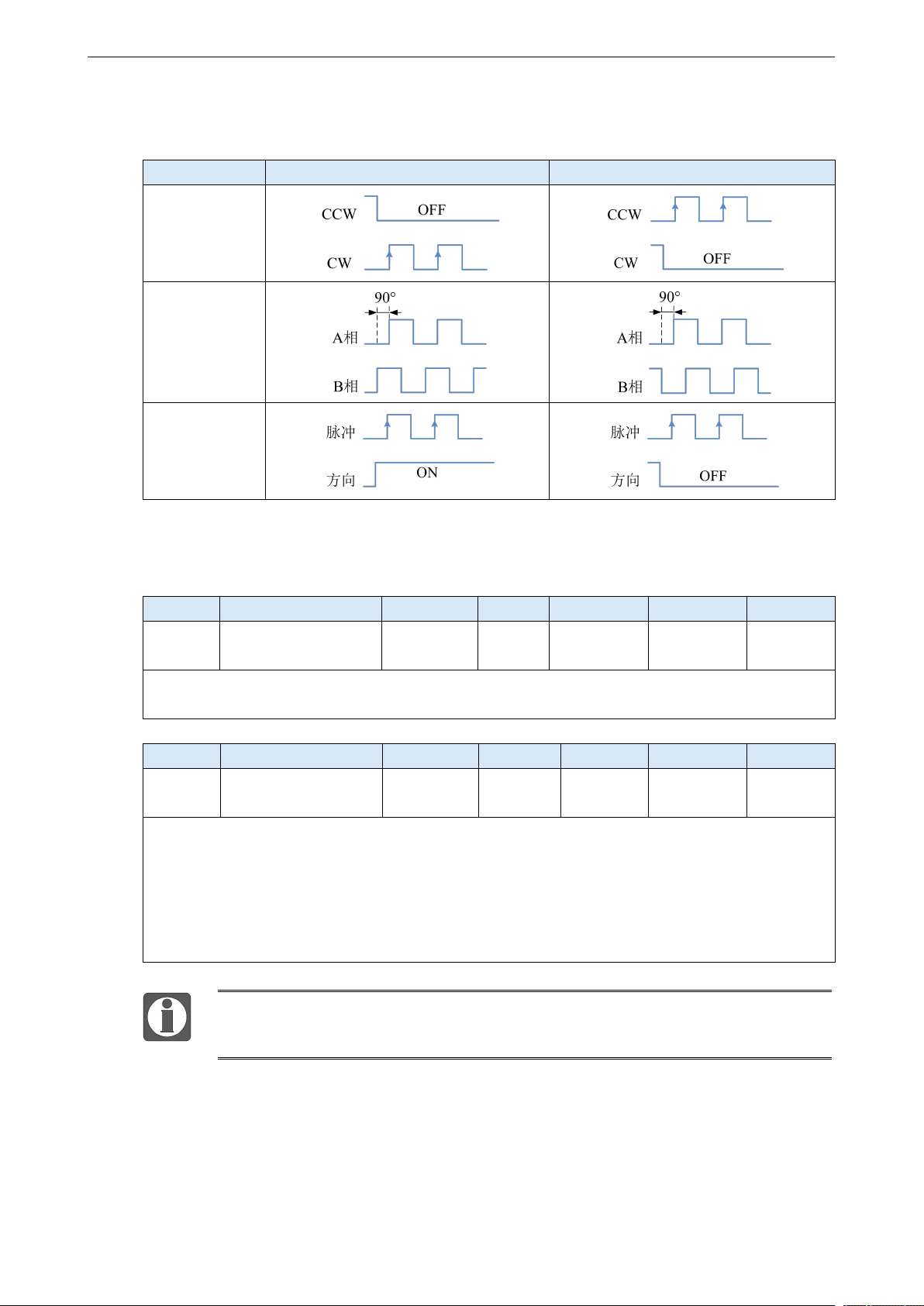

5.5.2.4 指令脉冲的逻辑形式
P0-10.0
正转
反转
0：CW/CCW
1：AB
2：P+D
5.5.2.5 脉冲指令正方向的选择
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-09.0
n.xxx□
脉冲指令正方向
0
-
0/1
伺服 OFF
重新上电
P0-09.0 会改变伺服内部计数器的计数方向，计数方向决定了电机的运行方向，所以当在外部脉
冲位置模式下，若电机实际运行方向与期望方向不同可调整此参数。
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-09.2
n.x□xx
脉冲指令滤波时间
0
ns
0~4
伺服 OFF
重新上电
1.24V 脉冲：脉冲指令滤波时间只能设置为 3/4，脉冲滤波时间可以增强低速脉冲（200K 以内）
的抗干扰能力；
2.5V 差分脉冲：使用 4M 频率脉冲输入时，脉冲指令滤波时间只能设置为 0；
P0-09.2 = 0：关闭噪声滤波器；
P0-09.2 = 1~4：开启噪声滤波器，滤波时间为 4^(n-1)/clk（ns）；速度模式下 clk = 50m（ns），
位置模式下 clk = 100m（ns）；
AB相输入模式下，最高接收频率硬件设计为4M，即对于1um分辨率的编码器，最高
速度不应超过4M/s。
