DL6 系列伺服驱动 器用户手册 11 通讯案例 386 在“ Add De vice ”对话框中 选择“ EtherCA T—Master —Ethe rCAT Master ”，最后点 击 Add Device 添加。
DL6 系列伺服驱动器用户手册 11 通讯案例
385
3
、
添加主站设备

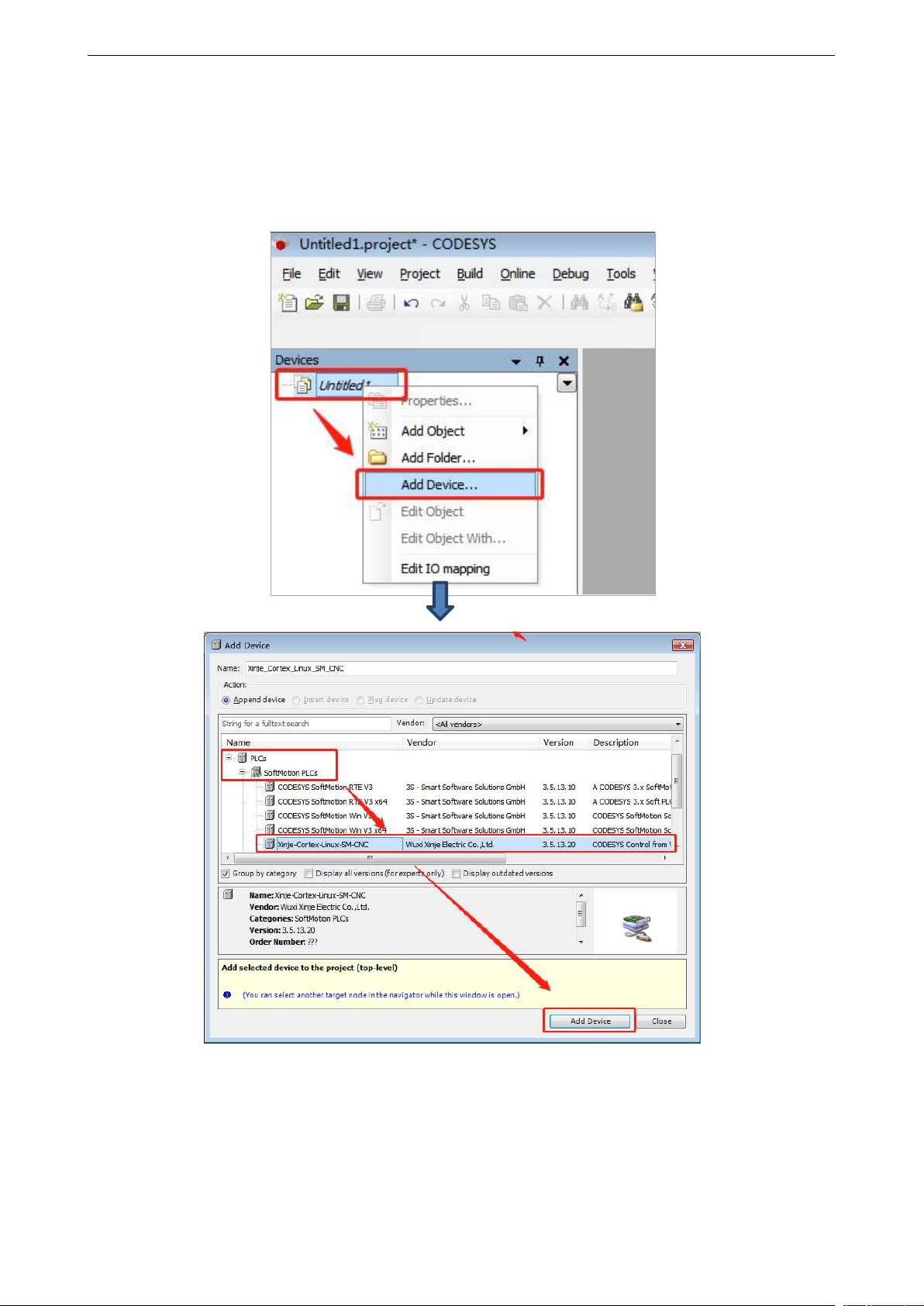

右击 Untitled，点击 Add Device 添加设备，在“Add Device”对话框中选择“PLCs--SoftMotion
PLCs--Xinje–Cortex-Linux-SM-CNC”，最后点击 Add Device 添加 PLC。
添加 PLC 完成后，在界面右侧就会出现设备管理器，选中 Xinje –Cortex-Linux-SM-CNC 右击，点
击 Add Device 添加设备。
DL6 系列伺服驱动器用户手册 11 通讯案例
386

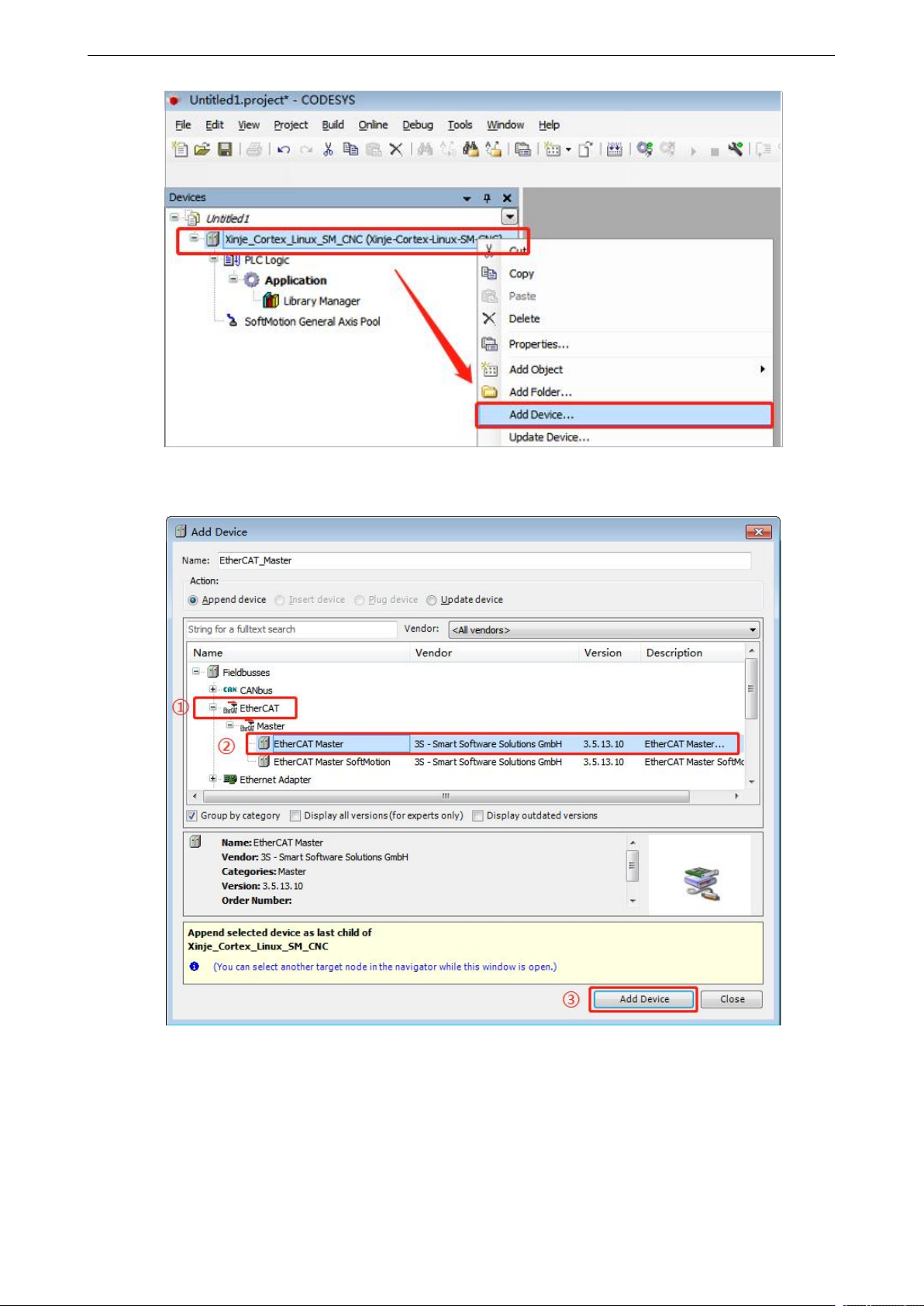

在“Add Device”对话框中选择“EtherCAT—Master—EtherCAT Master”，最后点击 Add Device
添加。
DL6 系列伺服驱动器用户手册 11 通讯案例
387

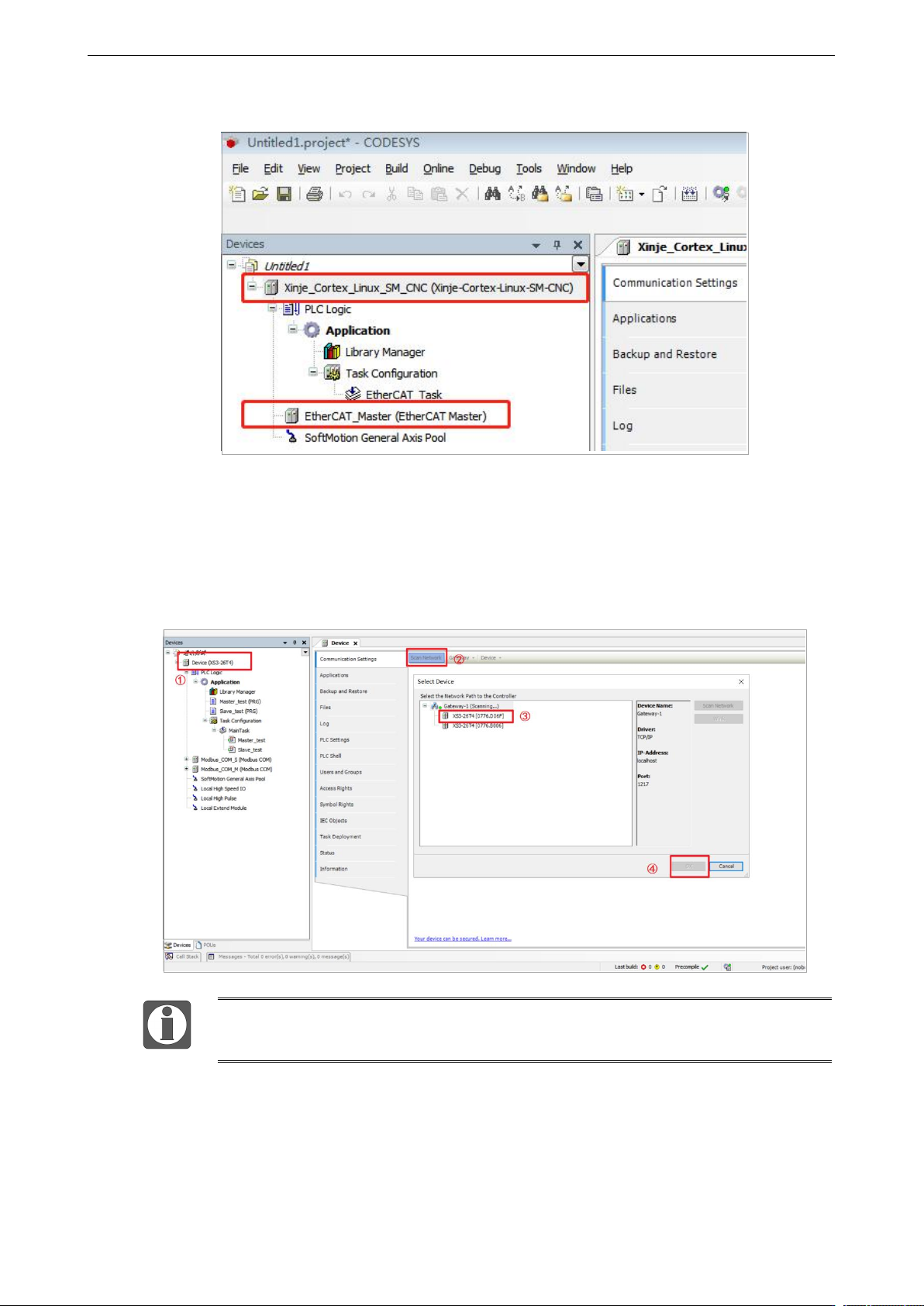

添加设备完成，如下图所示：
4
、
网关通讯设置
双击 Xinje _Cortex_Linux_SM_CNC，在 Communication Settings 选项卡中点击 Scan netwook，搜
索在同一网段内的 PLC，找到后点击 OK。如下图中的 PLC 的设备名是 XINJE-XS3。
Ethernet 连接需要连接设备（PC 机）IP 地址与 PLC 的 IP 地址在同一网段内，因此作
连接动作前先确认 PC 的 IP 地址设置是否符合要求。
