DL6 系列直线伺服驱动器用户手册 5 基本使用功能
84
点（原点）信号上升沿后继续运行，之后找到第一个Z相信号立即停机。

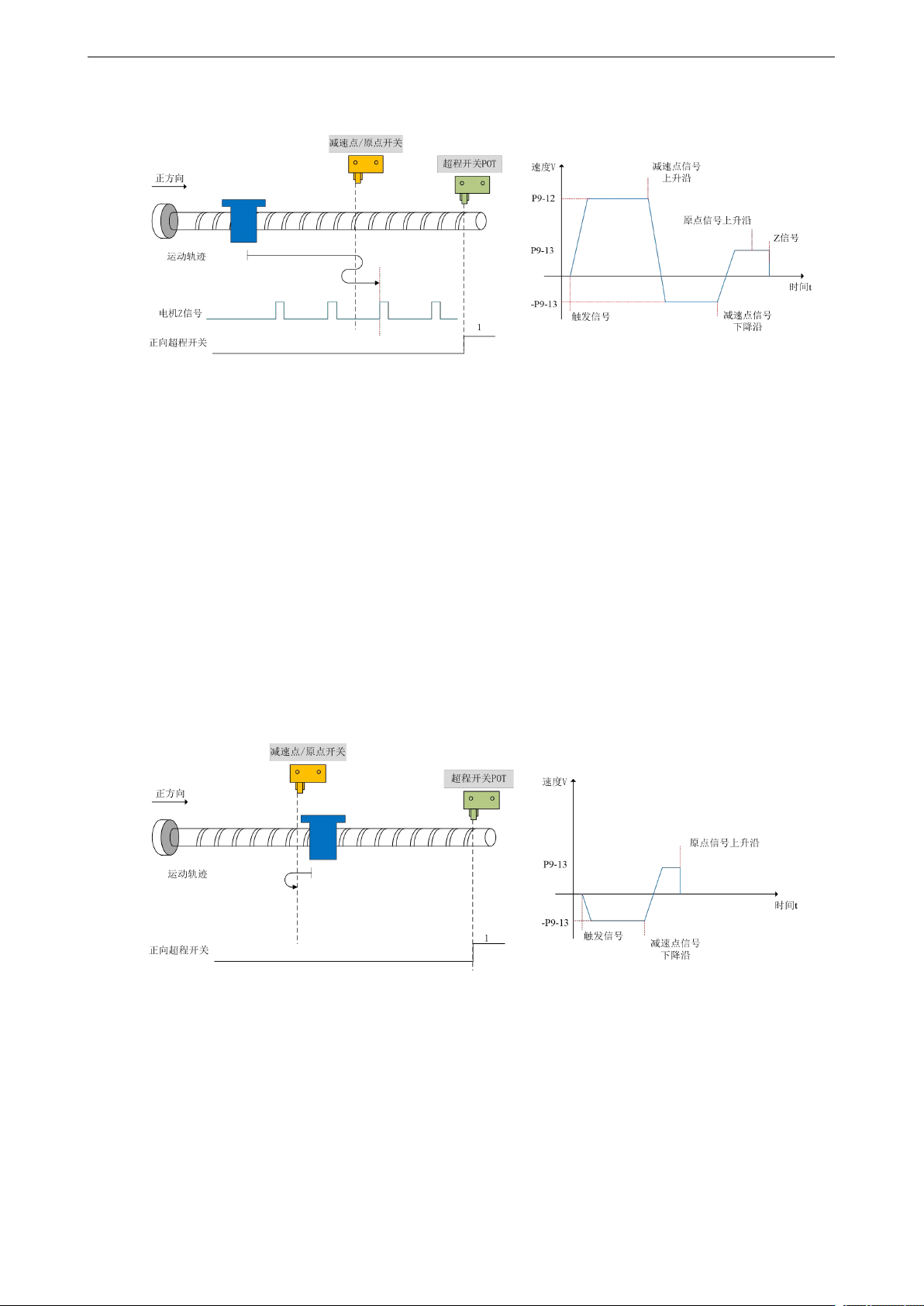

④ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）不为0：
在以P9-13（回原点低速速度）继续低速搜索减速点（原点）信号上升沿的运行过程中，遇到减速
点（原点）信号上升沿后继续运行，之后找到第一个Z相信号立即停机，在电机完全停止后再根据
设定的机械偏移量脉冲个数（P9-19、P9-20）以及方向（可以是正方向、也可以是负方向），电机
再以P9-13（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。

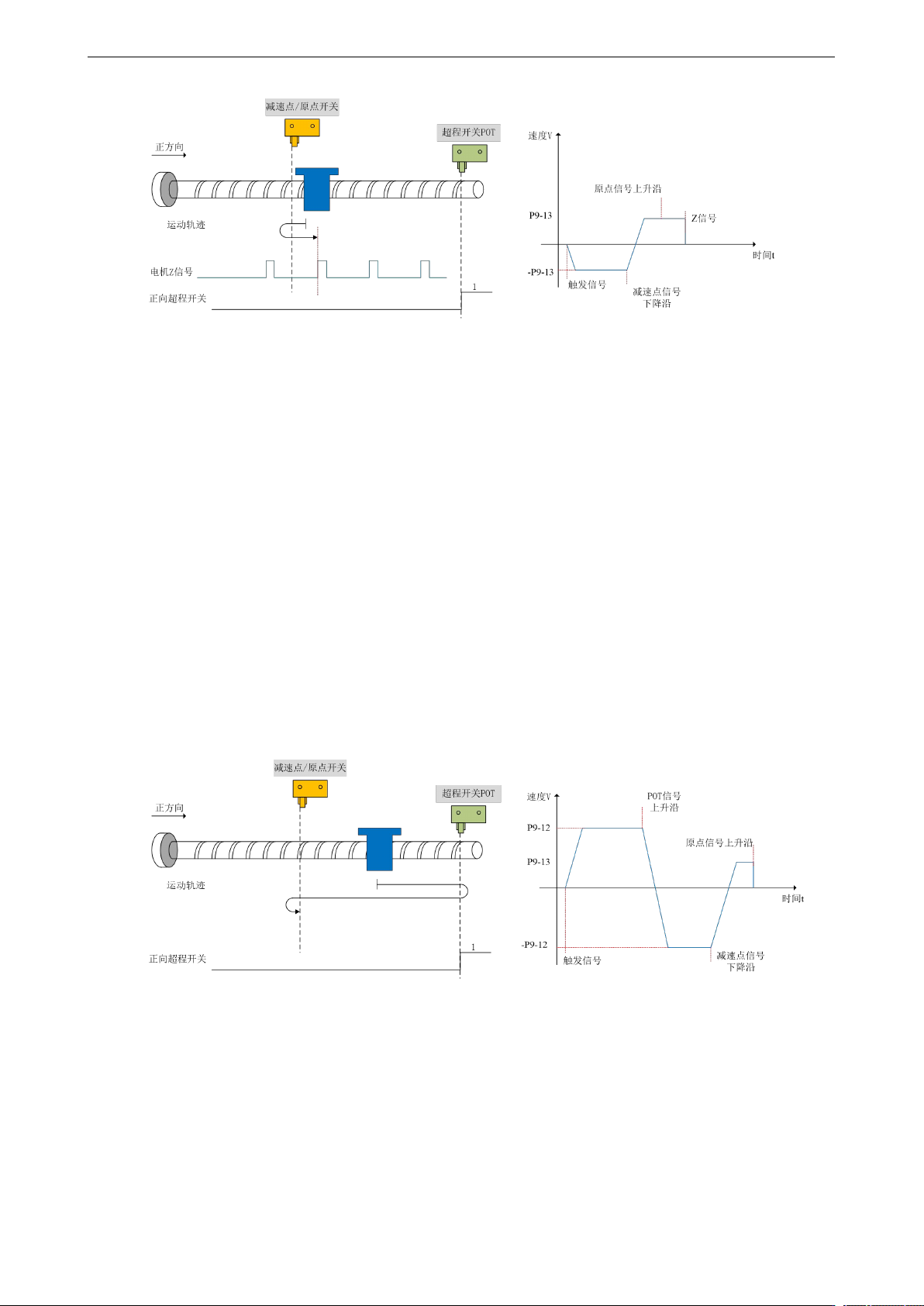

2）电机开始运动时原点开关（减速点）信号有效（P5-64分配的信号端子，0-无效，1-有效），全
过程未触发正向超程开关（P5-22）：
伺服电机直接以-P9-13（回原点低速速度）设定值低速反向搜索减速点（原点）信号下降沿，遇到
减速点（原点）信号下降沿则反向（即正向），并以P9-13（回原点低速速度）继续低速搜索减速
点（原点）信号上升沿，接下来的回原点动作分四种情况：
① Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到减速点（原点）信号上升沿立即停机。
② Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）不为0：
正向加速或正向匀速运行过程中，遇到原点信号上升沿后立即停机，在电机完全停止后再根据设
定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13（回原点
低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
③ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到原点信号上升沿后继续运行，之后找到第一个Z相信号立即
停机。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
85
④ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）不为0：
正向加速或正向匀速运行过程中，遇到原点信号上升沿后继续运行，之后找到第一个Z相信号立即
停机，在电机完全停止后再根据设定的机械偏移量脉冲个数（P9-19、P9-20）以及方向（可以是正
方向、也可以是负方向），电机再以P9-13（回原点低速速度）设定的速度走一段定量脉冲（P9-19、
P9-20），之后电机停机。

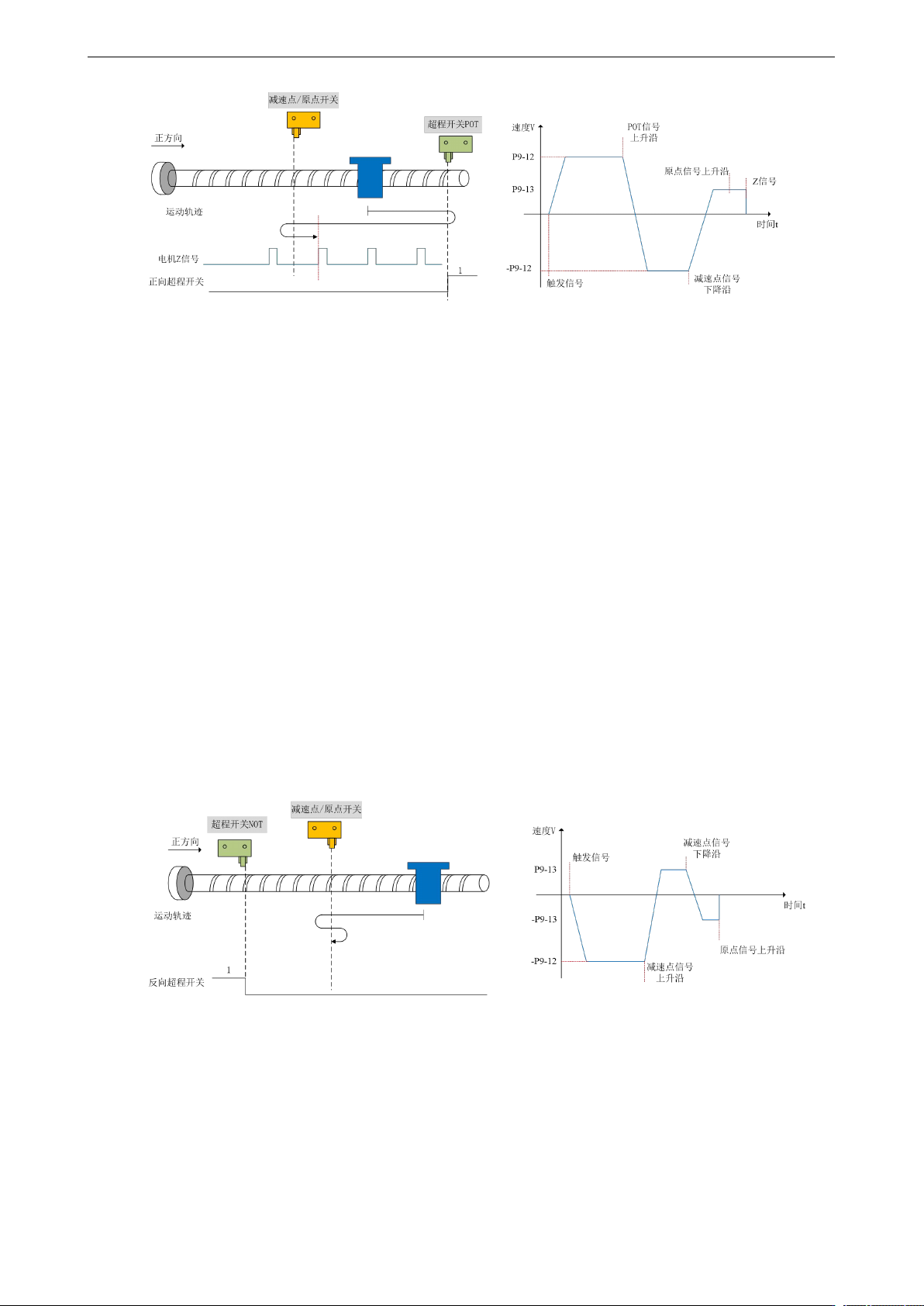

3）电机开始运动时原点开关（减速点）信号无效（P5-64分配的信号端子，0-无效，1-有效），过
程中触发正向超程开关（P5-22）有效。
伺服电机首先以P9-12（回原点高速速度）设定值高速正向搜索减速点信号，遇到正向超程开关（POT）
（P5-22）后，驱动器根据P9-14（回原点加减速时间）设置的值，立刻以P9-12（回原点高速速度）
反向高速搜索减速点（原点）信号下降沿，遇到减速点（原点）信号下降沿后，按照P9-14（回原
点加减速时间）设定值减速反向（即恢复正向），伺服电机以P9-13（回原点低速速度）正向低速
搜索减速点（原点）信号上升沿，接下来的回原点动作分四种情况：
① Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到原点信号上升沿立即停机。
② Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）不为0：
正向加速或正向匀速运行过程中，遇到减速点（原点）信号上升沿后立即停机，在电机完全停止
后再根据设定的机械偏移量脉冲个数以及方向（可以是正方向、也可以是负方向），电机再以P9-13
（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），之后电机停机。
③ Z相个数P9-11.0=1且机械偏移量（P9-19、P9-20）为0：
正向加速或正向匀速运行过程中，遇到减速点（原点）信号上升沿后继续运行，之后找到第一个Z
相信号立即停机。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
86
④ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）不为0：
正向加速或正向匀速运行过程中，遇到减速点（原点）信号上升沿后继续运行，之后找到第一个Z
相信号立即停机，在电机完全停止后再根据设定的机械偏移量脉冲个数以及方向（可以是正方向、
也可以是负方向），电机再以P9-13（回原点低速速度）设定的速度走一段定量脉冲（P9-19、P9-20），
之后电机停机。
（二）回原点模式 1——反向回零，减速点为原点开关，原点为原点开关或电机 Z 信号（P9-11.2=1）
使用该模式，需要接POT、NOT、原点开关。
1）电机开始运动时原点开关（减速点）信号无效，全过程未触发反向超程开关（NOT）（P5-23）
伺服电机首先以P9-12（回原点高速速度）设定值高速反向搜索减速点信号，直至遇到减速点信号
的上升沿，按照P9-14（回原点加减速时间）设定逐渐加速至P9-13（回原点低速速度）后，伺服电
机以P9-13（回原点低速速度）设定的低速正向搜索减速点（原点）信号下降沿，遇到减速点（原
点）信号下降沿则反向（恢复反向），并以P9-13（回原点低速速度）继续低速搜索减速点（原点）
信号上升沿，接下来的回原点动作分四种情况：
① Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）为0：
在以P9-13（回原点低速速度）继续低速搜索减速点（原点）信号上升沿的运行过程中，遇到减速
点（原点）信号上升沿立即停机。
② Z相个数（P9-11.0）为0且机械偏移量（P9-19、P9-20）不为0：
在以P9-13（回原点低速速度）继续低速搜索减速点（原点）信号上升沿的运行过程中，遇到减速
点（原点）信号上升沿后立即停机，在电机完全停止后再根据设定的机械偏移量脉冲个数以及方
向（可以是正方向、也可以是负方向），电机再以P9-13（回原点低速速度）设定的速度走一段定
量脉冲（P9-19、P9-20），之后电机停机。
③ Z相个数（P9-11.0）为1且机械偏移量（P9-19、P9-20）为0：
