DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
189

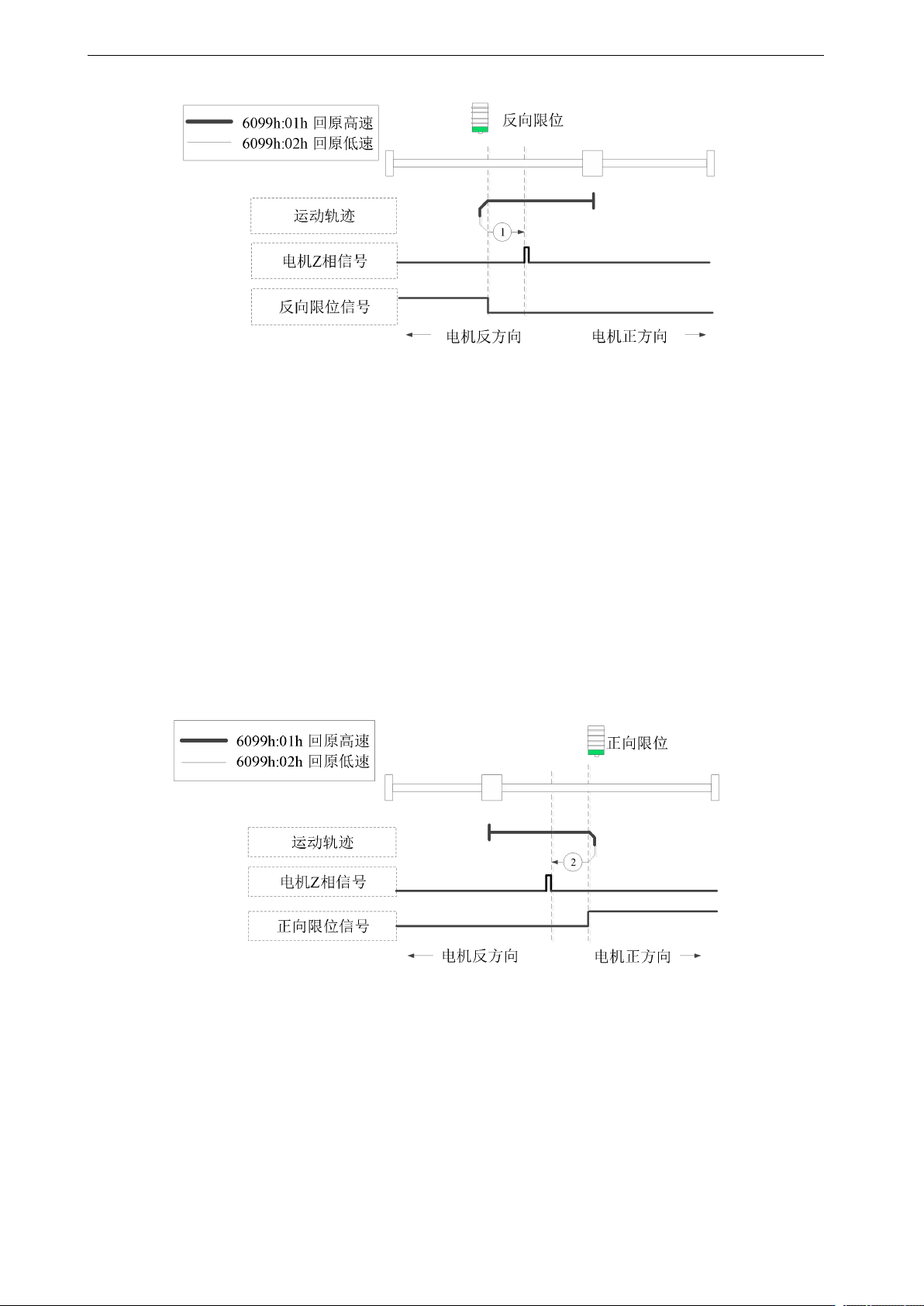

使用负限位开关与电机 Z 相信号回原
6098h=1 动作说明：
反向限位处于无效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位（NOT）
上升沿后，减速，换向，以 6099h:02h 的回原低速正向运行，遇到反向限位下降沿后，找第一
个电机 Z 相信号停机。
方式 2（6098h=2）：
使用方法 2 时，如果正向限位开关未触发，初始移动方向向右。原点位置在正向限位开关变为
无效的位置左侧的第一个 Z 相脉冲处。
机械原点：电机 Z 相信号
减速点：正向超程开关
使用正限位开关与电机 Z 相信号回原
6098h=2 动作说明：
正向限位处于无效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位（POT）
上升沿后，减速，换向，以 6099h:02h 的回原低速反向运行，遇到正向限位下降沿后，找第一
个电机 Z 相信号停机。
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
190
方式 3（6098h=3）、方式 4（6098h=4）：
使用方法 3 或 4，移动的初始方向取决于原点开关的状态。原点位置在原点开关的反向侧或者
在正转方向的最初检出的 Z 相位置上。
机械原点：电机 Z 相信号
减速点：原点开关

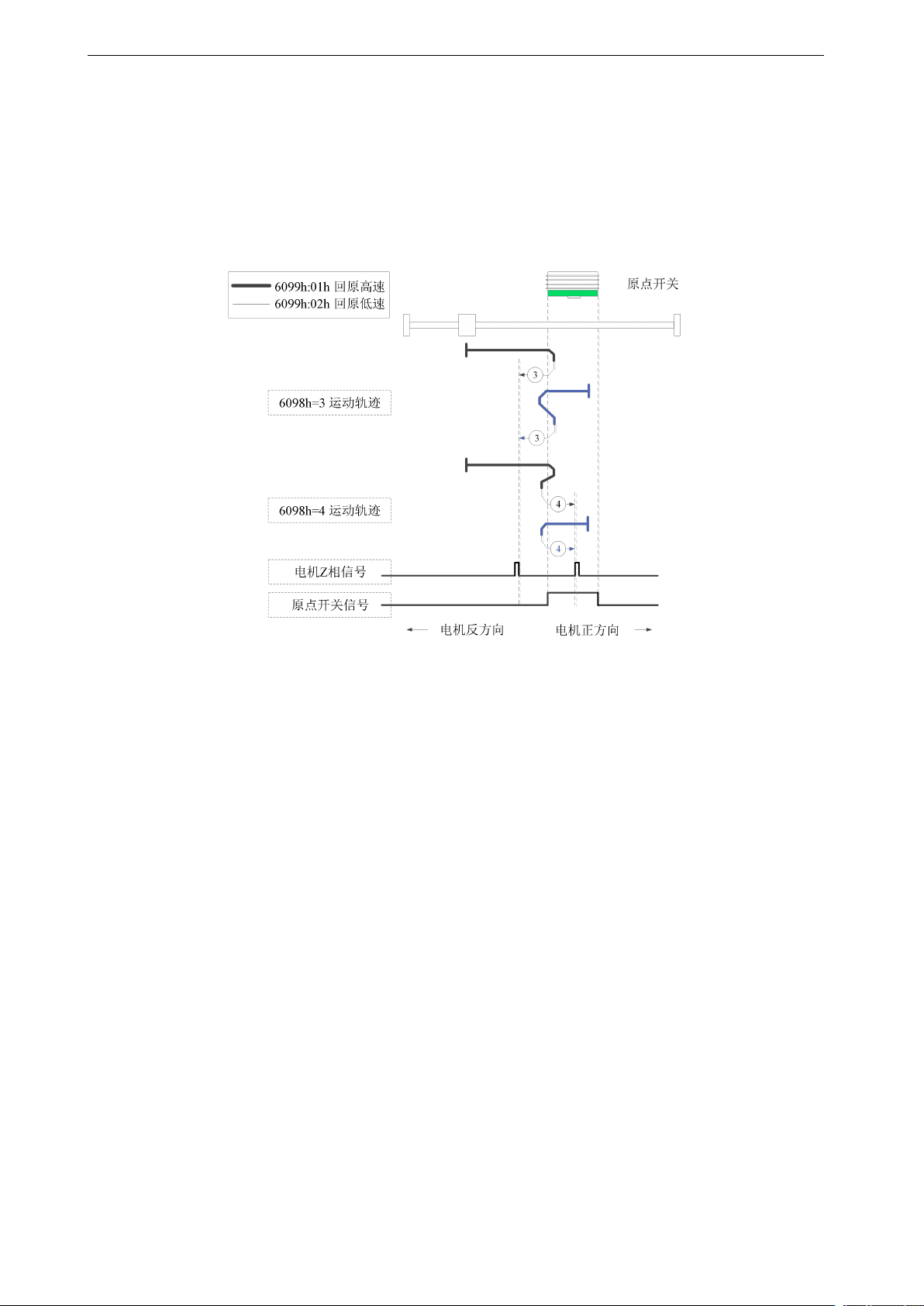

使用原点开关与电机 Z 相信号回原
6098h=3 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
上升沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关下降沿后，找第一
个电机 Z 相信号停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，
遇到原点开关下降沿后，找第一个电机 Z 相信号停机。
6098h=4 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
上升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关上升沿后，找第一个电机 Z 相信号停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后，找第一
个电机 Z 相信号停机。
方式 5（6098h=5）、6（6098h=6）：
使用方法 5 或 6，移动的初始方向取决于原点开关的状态。原点位置在原点开关的反向侧或者
在正转方向的最初检出的 Z 相位置上。
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
191
机械原点：电机 Z 相信号
减速点：原点开关

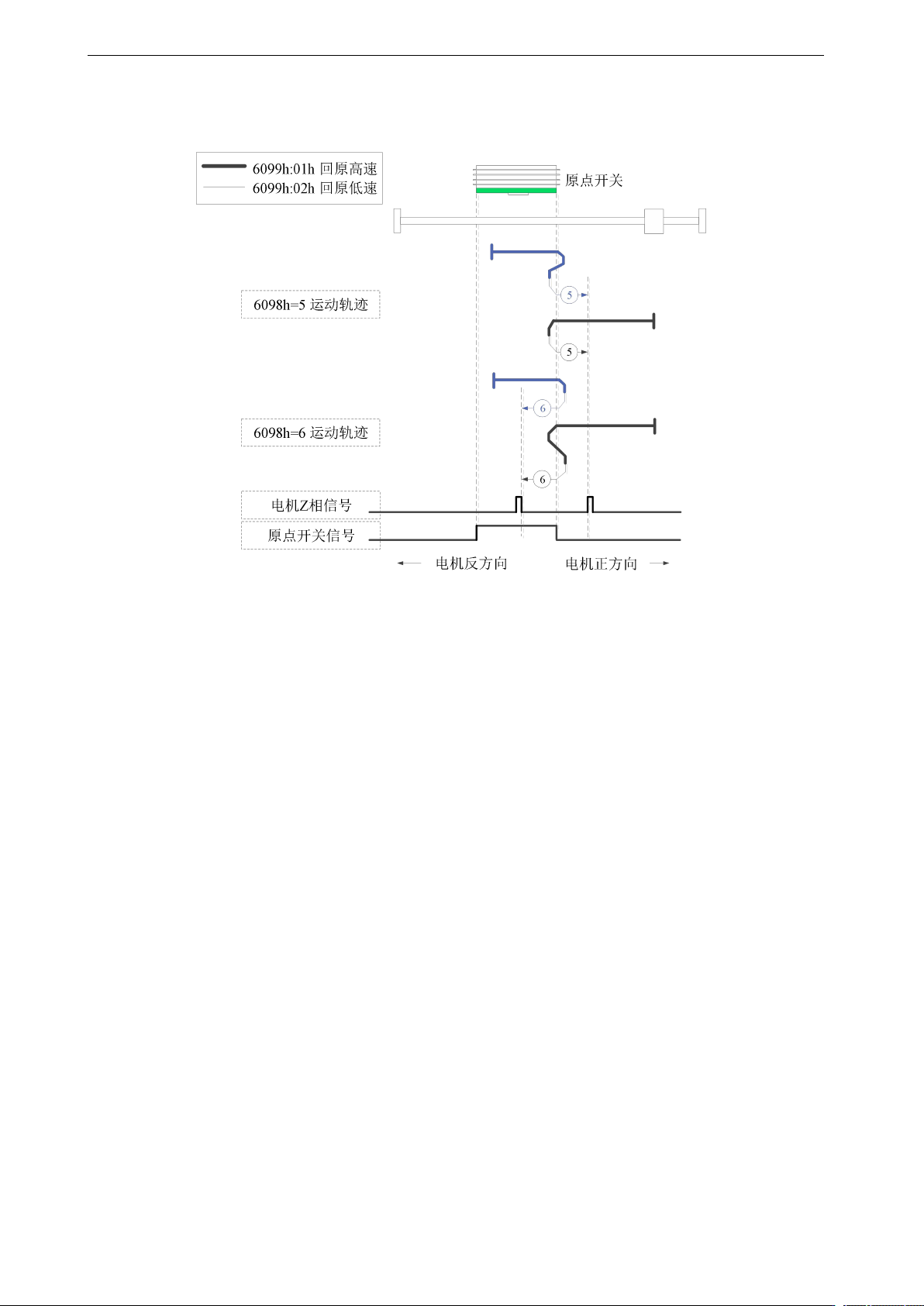

使用原点开关与电机 Z 相信号回原
6098h=5 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
上升沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后，找第一
个电机 Z 相信号停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关下降沿后，找第一个电机 Z 相信号停机。
6098h=6 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
上升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，
遇到原点开关上升沿后，找第一个电机 Z 相信号停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后，找第一
个电机 Z 相信号停机。
方式 7~14（6098h=7~14）：
7-14 均使用了原点开关和 Z 相信号；
模式 7，8 的初始动作方向是如果原点开关在动作开始时已经激活，则为负方向；
模式 9，10 的初始化动作方向是如果原点开关在动作开始时已经激活，则为正方向；
模式 11，12 的初始化动作方向是如果原点开关在动作开始时已经激活，则为正方向；
模式 13，14 的初始化动作方向是如果原点开关在动作开始时已经激活，则为负方向；
