DL6 系列伺服驱动器用户手册 11 通讯案例
368
11.2.3 调试步骤
1
、
添加 XML 文件
在打开软件操作之前，我们需要把 DL6 伺服的设备描述 XML 文件拷贝到 Twincat 的安装目录下，
默认路径 C:\TwinCAT\3.1\Config\Io\EtherCAT。
2
、
新建项目
双击打开 TwinCAT XAE（VS 2013）软件并新建一个项目：
（1）执行 FILE—NEW—Project；
（2）选择 TwinCAT Project，输入项目名称和项目保存路径后点击 OK，然后工程栏就会出现属
性资源管理器。
3
、
硬件扫描
此时如果控制器不是在 config 模式，需要点击这个图标 ，将控制器先切换到 config 模式，
然后右键 Device 点击 Scan 扫描 Ethercat 的从站。
DL6 系列伺服驱动器用户手册 11 通讯案例
369

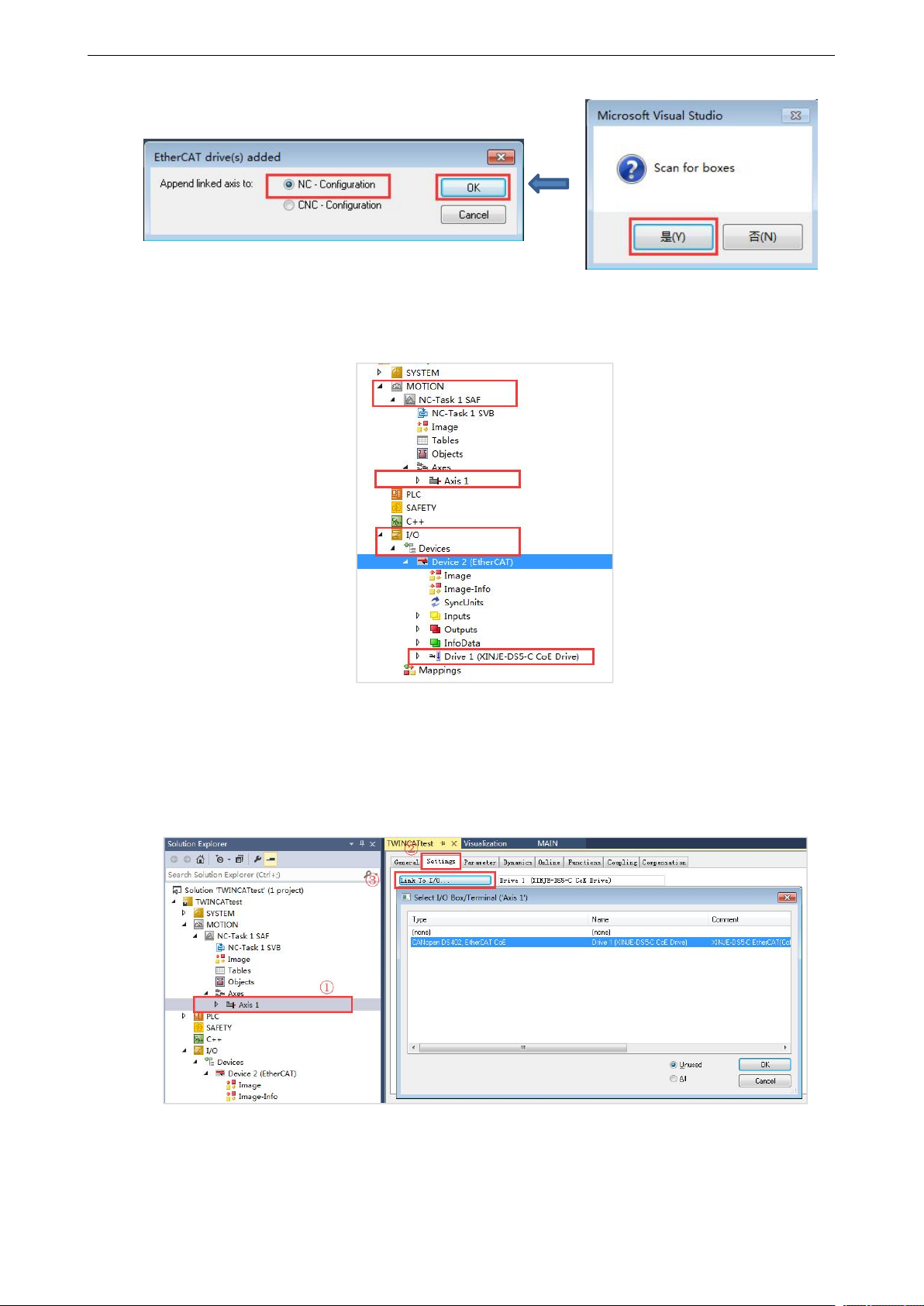

扫描到最后点击自动添加到 NC 模式。
扫描完成后可以在 MOTION 中看到一根 NC 轴 Axis1，对应伺服连接的电机，Device 中可以看到
扫描到的驱动器 DL6。
4
、
链接 NC 轴和物理轴
可以通过 Axis1-Settings-Link to 来选择 NC 轴所关联的物理轴，这个链接在扫描硬件的时候会自
动添加，也可以手动右键 Axis，点击 Append axis 添加轴，将 NC 轴手动链接到物理轴上，这个窗
口可以看到 NC 轴与物理轴的对应关系。
5
、
通过 NC-Online 界面调试

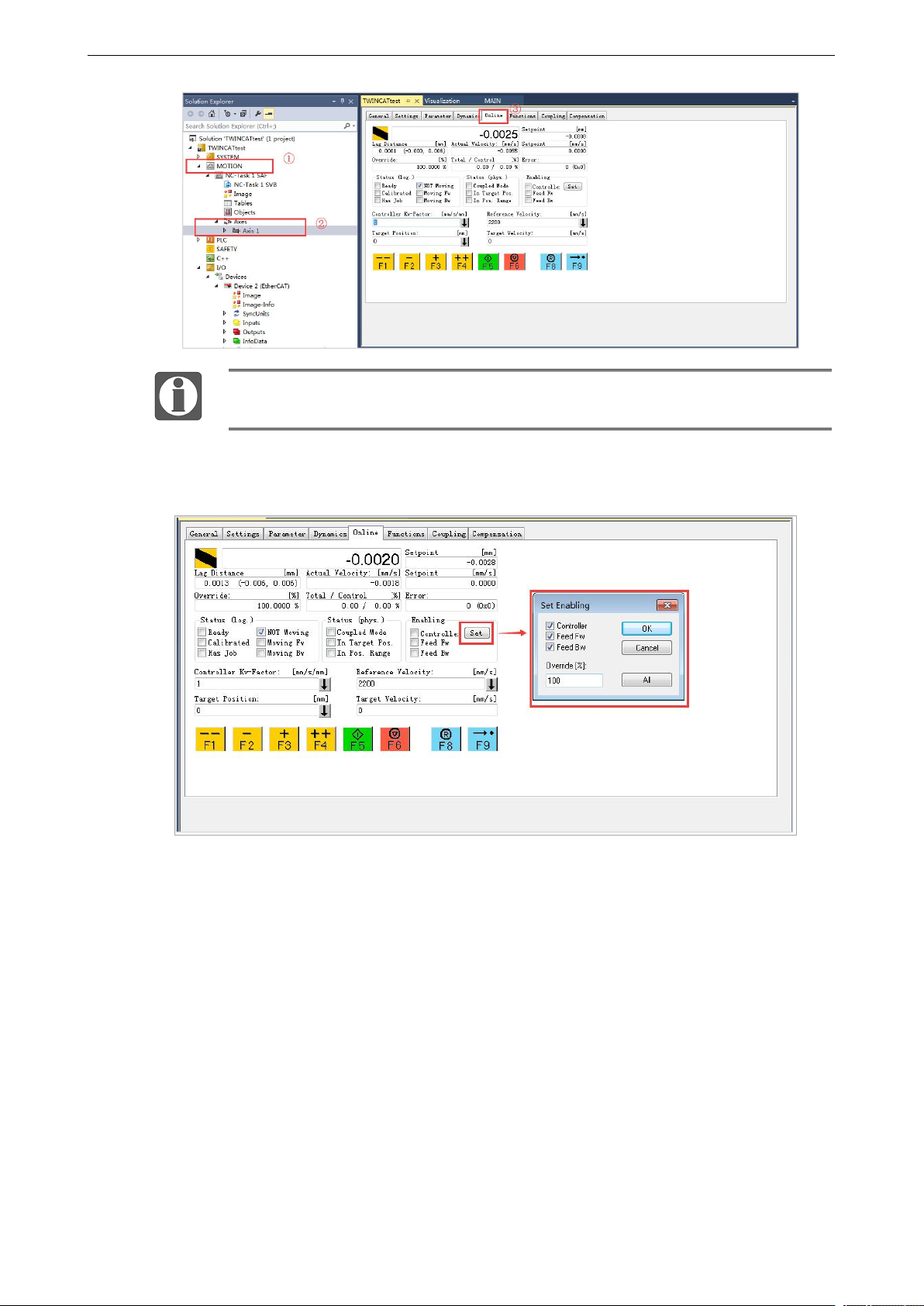

（1）点击图标激活配置，将 TwinCAT 切换到运行模式，然后依次点击 MOTION- Axis1- Online，
可以在这里对伺服轴进行调试。
DL6 系列伺服驱动器用户手册 11 通讯案例
370
如果在 Online 选项卡里面看不到轴的当前位置，那么请确保电机型号添加以及激活
配等操作是否正常完成。
（2）点击 Set，手动勾选 Controller，Feed Fw，Feed Bw，并设置 Override（速度比），然后点击
OK，或者直接点击 ALL 对轴进行使能，自动设置速度比为 100%。
（3）若看到 Ready 状态打上勾，代表电机已使能。此时可通过 F1~F4 对轴进行点动操作，点动
速 度在 Parameter 选项卡中的 Manual Velocity 中设置，默认速度为 100mm/s 和 600mm/s，
分别对应慢速点动和快速点动。
