DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
249
（2）初始运动方向向左，触发超程信号发生越位

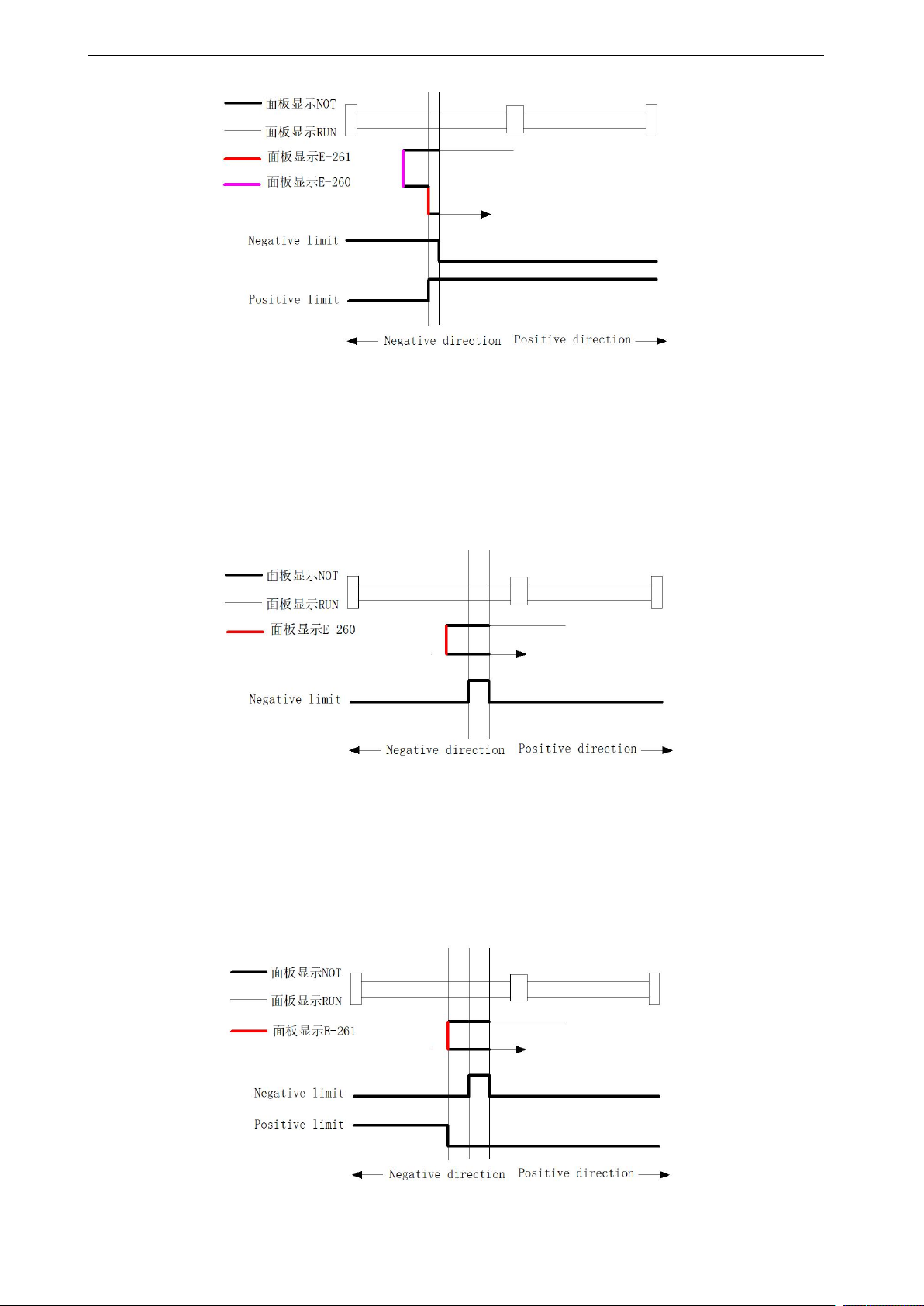

情况 1：在越位的情况下，没有触碰正向限位开关
初始移动方向为左，触碰到反向限位开关上升沿，面板显示由 RUN 变为 NOT，触发反向超
程减速停止，但轴越过了反限位开关，又触发了反向限位开关的下降沿，轴停在了限位外，
伺服会报 E-260。必须清除报警使轴正向运动，再次触碰到反向限位开关上升沿和下降沿，
面板显示才能由 NOT 变为 RUN，解除反向超程禁止。
情况 2：在越位的情况下，在轴减速停止完成之前，触碰正向限位开关
初始移动方向为左，触碰到反向限位开关上升沿，面板显示由 RUN 变为 NOT，触发反向超
程减速停止，但轴越过了反限位开关，又触发了反向限位开关的下降沿。在轴没停下来之
前，触碰到了正向限位开关，伺服会报 E-261，必须取消正向限位开关，才将 E-261 报警清
除，否则报警不能清除，再使轴正向运动，再次触碰到反向限位开关上升沿和下降沿，面
板显示才能由 NOT 变为 RUN，解除反向超程禁止。
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
250

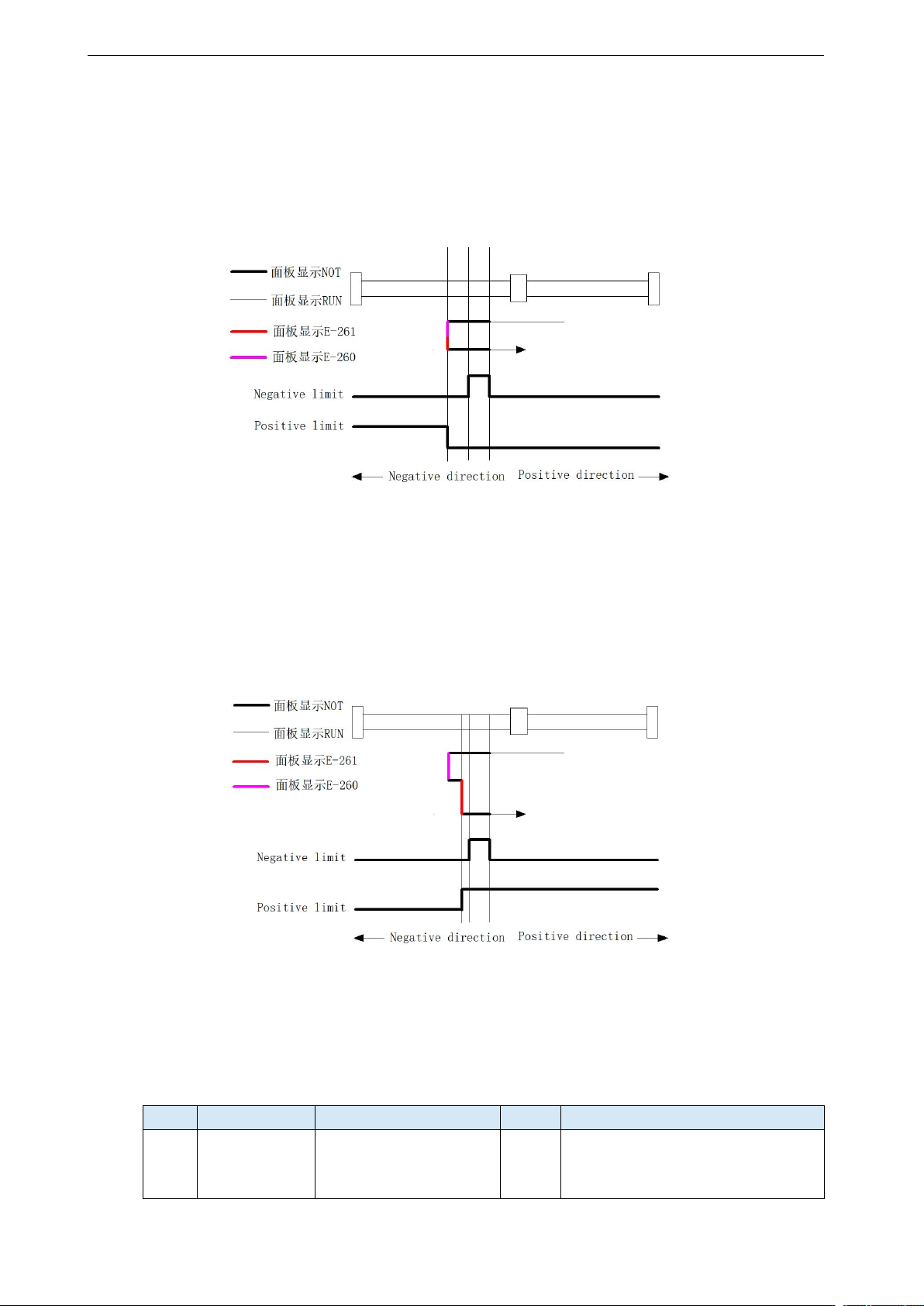

情况 3：在越位的情况下，在轴停下来时，触碰正向限位开关
初始移动方向为左，触碰到反向限位开关上升沿，面板显示由 RUN 变为 NOT，触发反向超
程减速停止，但轴越过了反限位开关，又触发了反向限位开关的下降沿。在轴停下来时，
伺服会报 E-260，此时触碰到了正向限位开关，伺服会报 E-261，必须取消正向限位开关，
才将 E-261 报警清除，否则报警不能清除，再使轴正向运动，再次触碰到反向限位开关上
升沿和下降沿，面板显示才能由 NOT 变为 RUN，解除反向超程禁止。
情况 4：在越位的情况下，在轴向正向运动时，触碰正向限位开关
初始移动方向为左，触碰到反向限位开关上升沿，面板显示由 RUN 变为 NOT，触发反向超
程减速停止，但轴越过了反限位开关，又触发了反向限位开关的下降沿。在轴停下来，伺
服会报 E-260，清除报警使轴正向运动后，触碰到了正向限位开关，伺服会报 E-261，必须
取消正向限位开关，才将 E-261 报警清除，否则报警不能清除，继续使轴正向运动，再次触
碰到反向限位开关上升和下降沿，面板显示才能由 NOT 变为 RUN，解除反向超程禁止。
7.10.8 远程 I/O 功能
1）通用相关参数
序号
参数
含义
默认
设定
1
P5-72
远程输 SI 输入 1
0
0：无效
1：从 SI1 输入正信号
2：从 SI2 输入正信号
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
251
序号
参数
含义
默认
设定
3：从 SI3 输入正信号
4：从 SI4 输入正信号
10：始终设定有效
11：从 SI1 输入反信号
12：从 SI2 输入反信号
13：从 SI3 输入反信号
14：从 SI4 输入反信号
2
P5-73
远程输 SI 输入 2
0
0：无效
1：从 SI1 输入正信号
2：从 SI2 输入正信号
3：从 SI3 输入正信号
4：从 SI4 输入正信号
10：始终设定有效
11：从 SI1 输入反信号
12：从 SI2 输入反信号
13：从 SI3 输入反信号
14：从 SI4 输入反信号
3
P5-74
远程输 SI 输入 3
0
0：无效
1：从 SI1 输入正信号
2：从 SI2 输入正信号
3：从 SI3 输入正信号
4：从 SI4 输入正信号
10：始终设定有效
11：从 SI1 输入反信号
12：从 SI2 输入反信号
13：从 SI3 输入反信号
14：从 SI4 输入反信号
4
P5-75
远程输 SI 输入 4
0
0：无效
1：从 SI1 输入正信号
2：从 SI2 输入正信号
3：从 SI3 输入正信号
4：从 SI4 输入正信号
10：始终设定有效
11：从 SI1 输入反信号
12：从 SI2 输入反信号
13：从 SI3 输入反信号
14：从 SI4 输入反信号
5
P5-76
远程 SO 输出 1
0
0：不输出到端子
1：从 SO1 输出正信号
2：从 SO2 输出正信号
3：从 SO3 输出正信号
11：从 SO1 输出反信号
12：从 SO2 输出反信号
13：从 SO3 输出反信号
6
P5-77
远程 SO 输出 2
0
0：不输出到端子
1：从 SO1 输出正信号
2：从 SO2 输出正信号
3：从 SO3 输出正信号
