DL6 系列伺服驱动器用户手册 11 通讯案例
373
Project 选中右击，然后选中 Build 并单击。
编译成功后，会在该工程的 Instanc 目录下看到对应的变量。当 Build 编译成功后，可以在 Twincattest
Instance 下看 PlcTask Inputs 和 PlcTask Outputs 下分别绑定两个变量。
DL6 系列伺服驱动器用户手册 11 通讯案例
374
（2）NC 与 PLC 的变量链接
从 Motion 展开 Axes，找到创建的 NC 轴 Axis1 双击，从右边的界面找到 Settings 选项卡下的 Link
to PLC，将 Axis1 链接上对应的 PLC，然后 NC 和 PLC 就可以通过这个链接进行数据的交互。
（3）调用功能块控制轴运动
在 POUs-MAIN（PRG）界面，声明一个 MC_POWER 功能块和一个 MC_MoveAbsolute 功能块，
其中 MC_POWER 用来控制轴使能，MC_MoveAbsolute 用来控制轴走绝对位置。

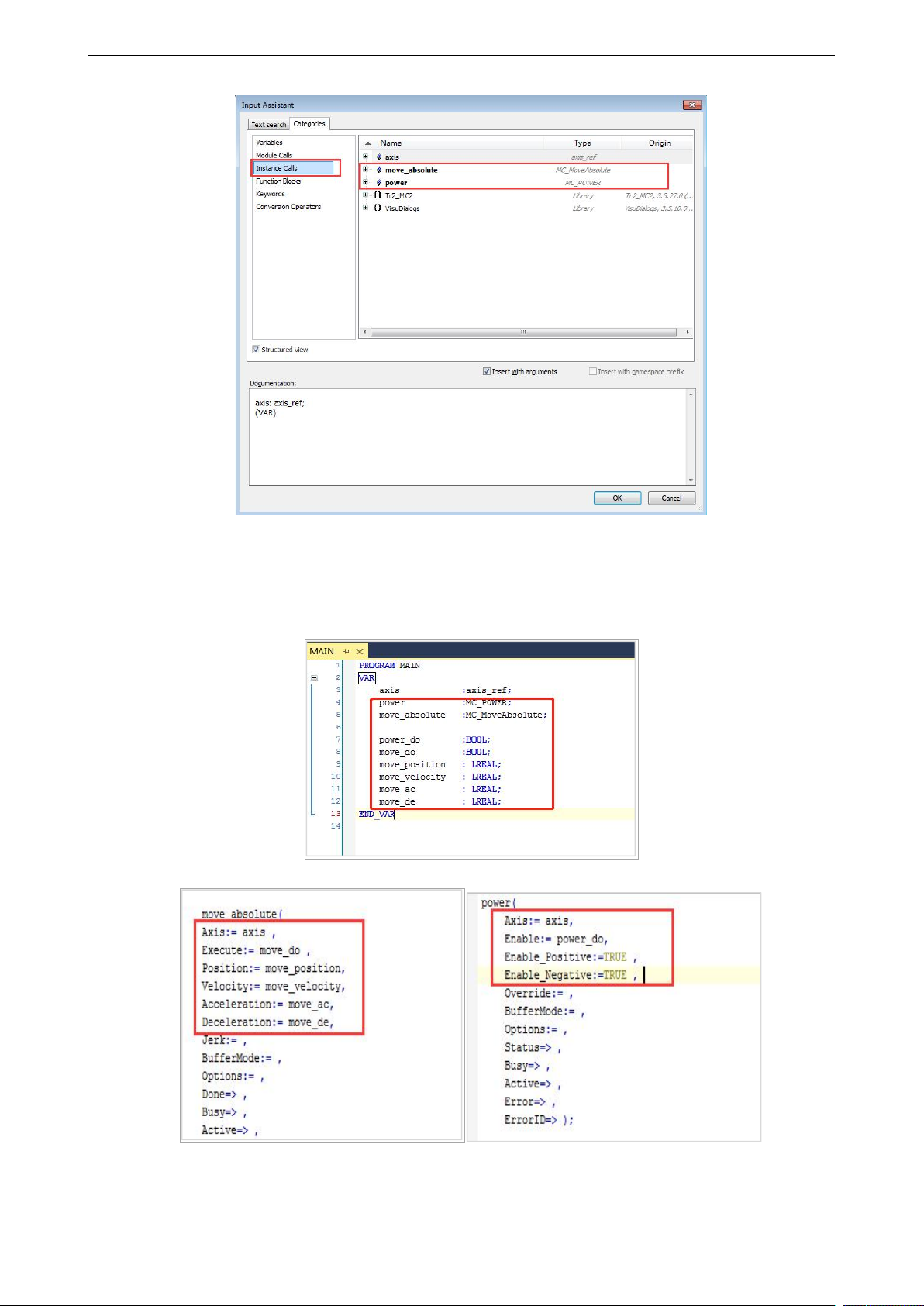

在程序编写窗口中按 F2，在 Categories——Instance Calls 中选择 power 和 move_absolute，就是把
定义的功能块调用到程序中。
DL6 系列伺服驱动器用户手册 11 通讯案例
375
将功能块里的参数填写完整，Enable 表示使能位，Enable_Positive 代表允许正 Enable_Negative 代
表允许反转，Override 代表速度比，Axis 代表对应的轴，Position 代表定位的位置，Velocity 代表
定位的速度，Acceleration 代表加速度，Deceleration 代表减速度。另外再声明两个 bool 类型变量
power_do 和 move_do 作为使能和绝对位置运动功能块的触发位，声明 Lreal 类型变量作为绝对位
置运动的位置，速度和加减速。
