DL6 系列伺服驱动器用户手册 11 通讯案例
366

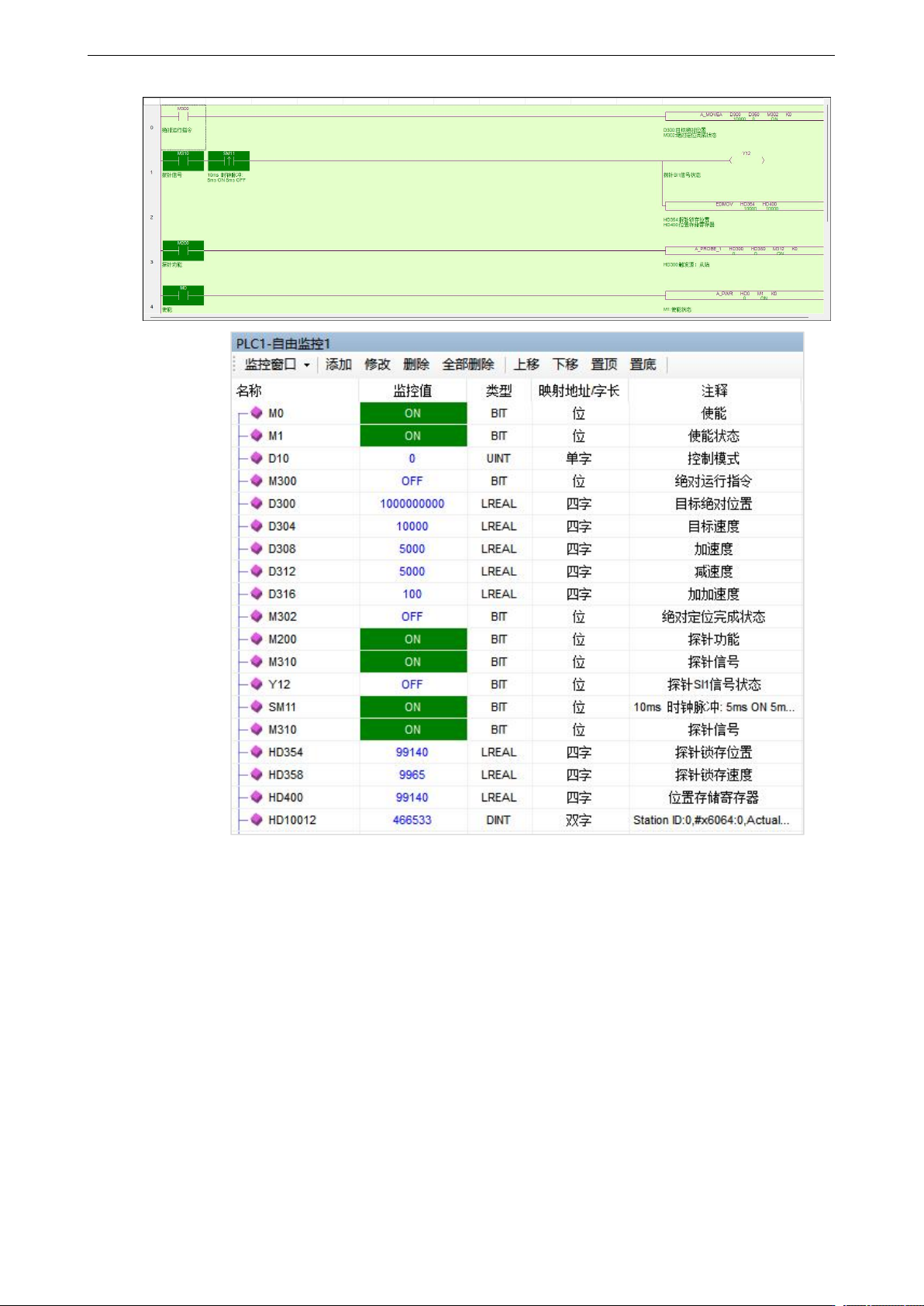

DL6 系列伺服驱动器用户手册 11 通讯案例
367
11.2 倍福 TWINCAT 与信捷 DL6 伺服 EtherCAT 通讯实例
本例将说明倍福 TWINCAT 控制软件作为 EtherCAT 主站，XINJE 伺服作为从站时是如何实现
EtherCAT 运动控制。
本通讯案例以 DS5C1-20P4-PTA 为例，总线配置中 DL6 与 DS5C1 相同。
11.2.1 系统配置
名称
型号/规格
数量
备注
运动控制软件
TWINCAT XAE（VS 2013）
1
本例中用到的应用程序版本：
TC31-FULL-Setup.3.14022.27
信捷伺服
DL6-2003（-GS）
1
网线
JC-CA-3
若干
用于电脑与伺服之间的连接

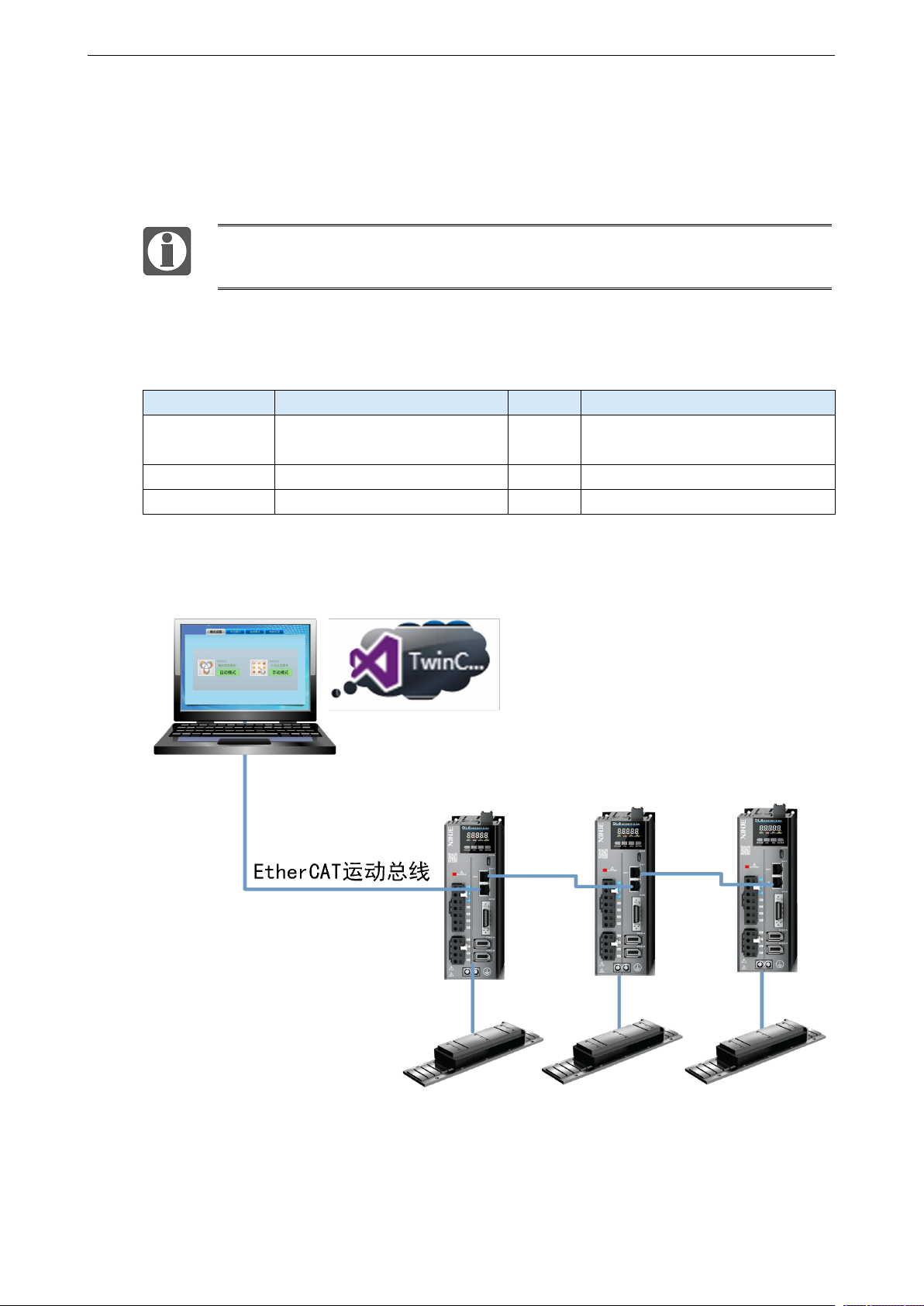

11.2.2 系统拓扑
信捷 DL6 系列伺服驱动器的两个通讯网口遵循“下进上出”的原则，即主站必须与第一台伺服的
CN1 口下面的网口相连，再由第一台伺服上面的网口与第二台伺服下面的网口相连，依此类推。
DL6 系列伺服驱动器用户手册 11 通讯案例
368
11.2.3 调试步骤
1
、
添加 XML 文件
在打开软件操作之前，我们需要把 DL6 伺服的设备描述 XML 文件拷贝到 Twincat 的安装目录下，
默认路径 C:\TwinCAT\3.1\Config\Io\EtherCAT。

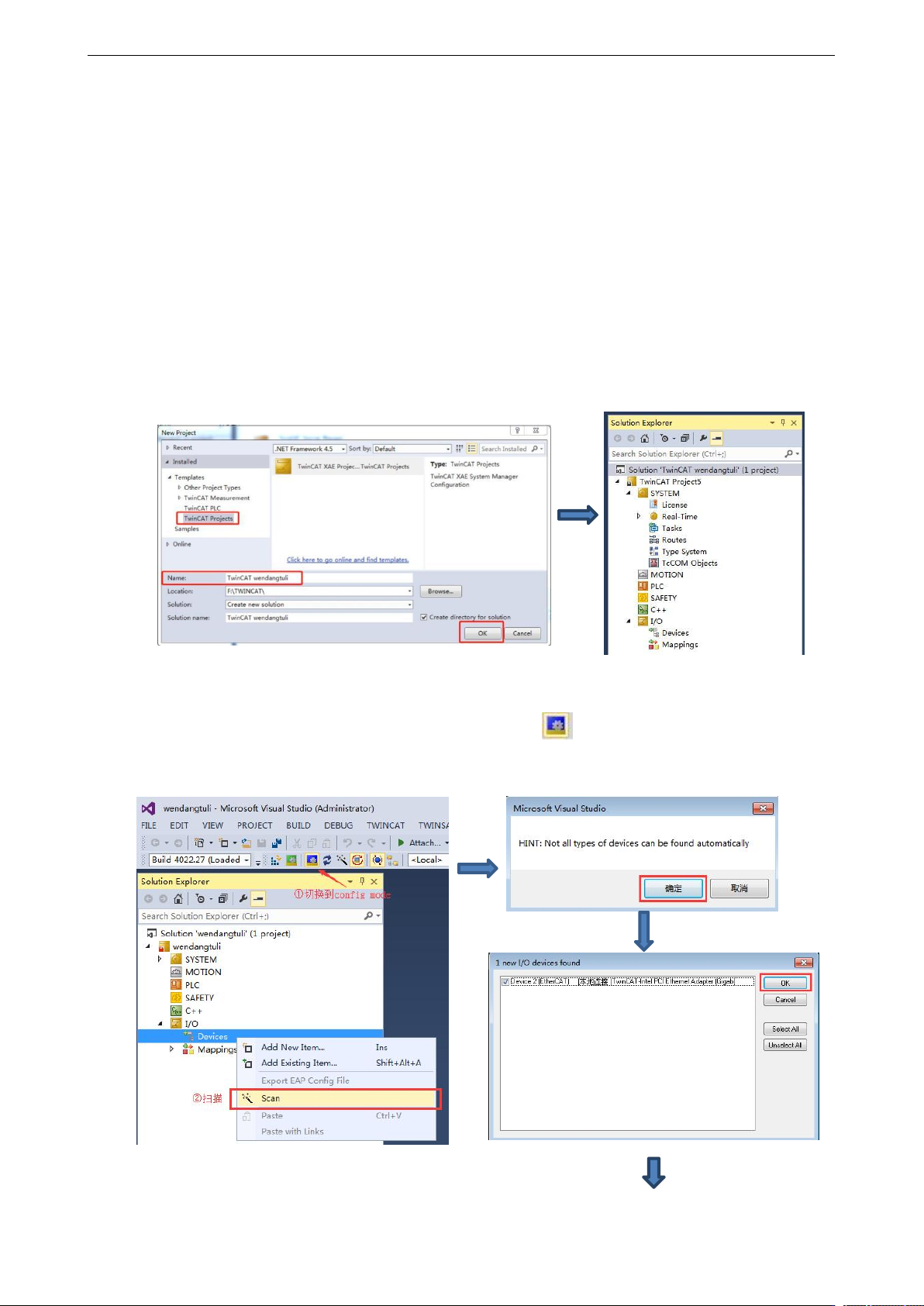

2
、
新建项目
双击打开 TwinCAT XAE（VS 2013）软件并新建一个项目：
（1）执行 FILE—NEW—Project；
（2）选择 TwinCAT Project，输入项目名称和项目保存路径后点击 OK，然后工程栏就会出现属
性资源管理器。
3
、
硬件扫描
此时如果控制器不是在 config 模式，需要点击这个图标 ，将控制器先切换到 config 模式，
然后右键 Device 点击 Scan 扫描 Ethercat 的从站。
