DL6 系列直线伺服 驱动器用户 手册 7 EtherCAT 总线控制模 式 200 使用原点开 关信号、反向 限位信号回原 6098h= 27 动作说明： ① 位于 原点开关负方 向： 开始回原时 ，以高速（ 6099h:01h ） 开始反向回零 ，遇到反向限位后， 自动换向 高速 运行，遇 到原点 开关上 升沿后 ，继续向 前， 直至遇到 原点 开关下降 沿后，换 向， 寻找 原点 开关 上 升沿 ，减 速， 再 次换向 ， 以…
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
199
遇到原点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，
自动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，换向，
寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原点开关下
降沿后停机。
6098h=24 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上
升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，
自动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，减速，
换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
6098h=25 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上
升沿后，继续向前，直至遇到原点开关下降沿后，减速，换向，以 6099h:02h 的回原速度反向
运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，
自动换向高速运行，遇到原点开关上升沿后，换向，寻找原点开关下降沿，减速，再次换向，
以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
6098h=26 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上
升沿后，继续向前，直至遇到原点开关下降沿后，换向，寻找原点开关上升沿，减速，再次换
向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，
自动换向高速运行，遇到原点开关上升沿后，减速，换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关下降沿后停机。
方式（6098h=27，28，29，30）：
此方式类似于回原方式 11，12，13，14。
不同的是，原点检出位置不是电机 Z 相信号，而是原点开关变化的位置。（请参照下图）
原点开关、负限位未分配时，Homing error = 1。
机械原点：原点开关
减速点：原点开关
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
200

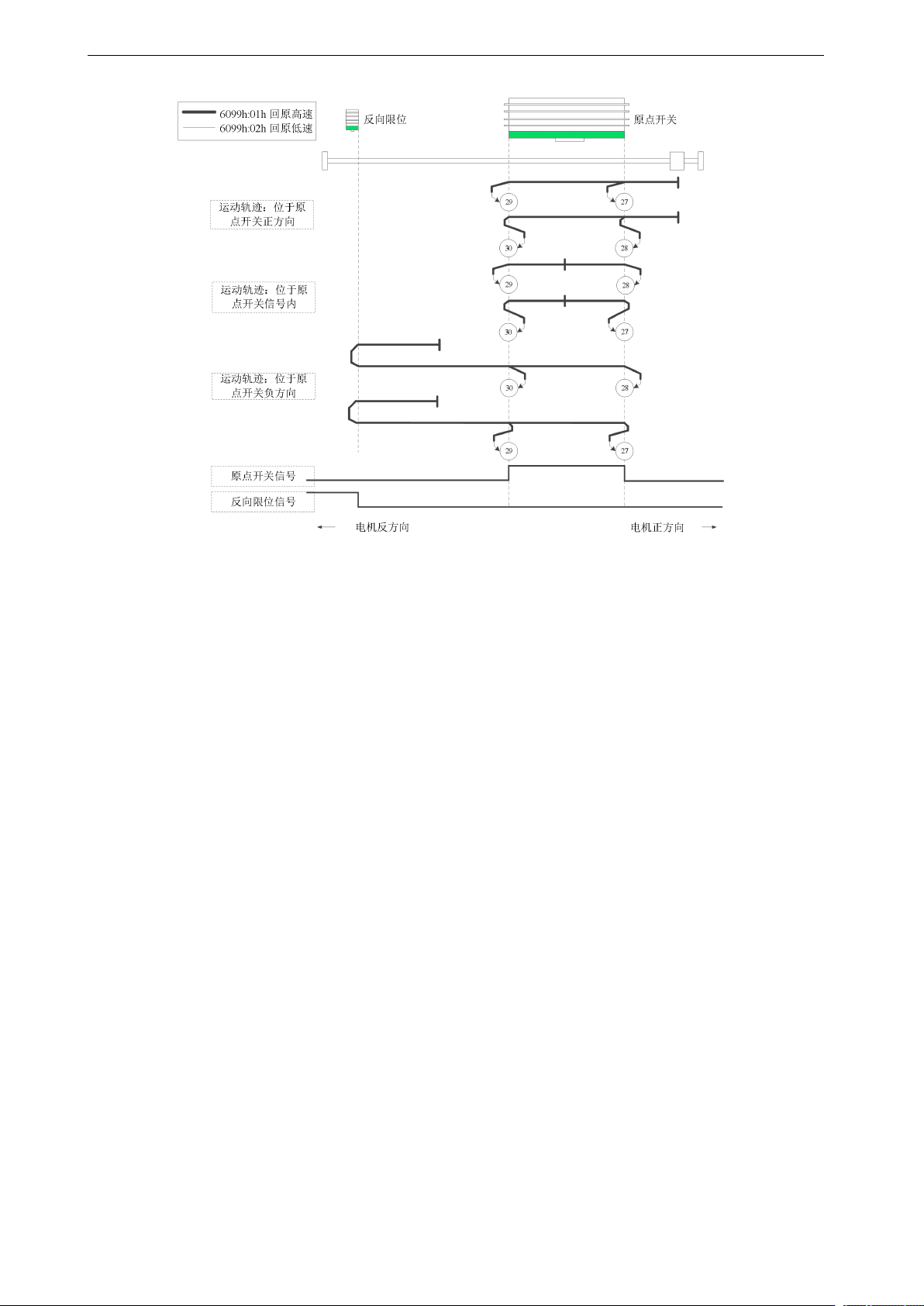

使用原点开关信号、反向限位信号回原
6098h=27 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，
自动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，换向，
寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下
降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，
遇到原点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上
升沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
6098h=28 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，
自动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，减速，
换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上
升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，
遇到原点开关上升沿后停机。
6098h=29 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，
自动换向高速运行，遇到原点开关上升沿后，换向，寻找原点开关下降沿，减速，再次换向，
以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
DL6 系列直线伺服驱动器用户手册 7 EtherCAT 总线控制模式
201
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
下降沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上
升沿后，继续向前，直至遇到原点开关下降沿，减速，换向，以 6099h:02h 的回原速度正向运
行，遇到原点开关上升沿后停机。
6098h=30 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，
自动换向高速运行，遇到原点开关上升沿后，减速，换向，以 6099h:02h 的回原速度反向运行，
遇到原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关
下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，
遇到原点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上
升沿后，继续向前，直至遇到原点开关下降沿，换向，寻找原点开关上升沿，减速，再次换向，
以 6099h:02h 的回原速度反向运行，遇到原点开关下降沿后停机。
方式（6098h=33、34）：
使用方法 33 或 34，回原点方向分别为负值或正值。原始位置位于选定方向的附近的 Z 相处。
机械原点：电机 Z 相信号
减速点：无
原点在 Z 相信号上
6098h=33 动作说明：
开始回原时，以 6099h:02h 的回原速度反向运行，遇到第一个电机 Z 相信号停机。
6098h=34 动作说明：
开始回原时，以 6099h:02h 的回原速度正向运行，遇到第一个电机 Z 相信号停机。
方式 35（6098h=35）、37（6098h=37）：
在回原 35，37 的模式下，触发原点回零动作后，当前位置即为原点。
机械原点：触发位置
