DL6 系列伺服驱动器用户手册 11 通讯案例
412
6
、
网关通讯设置

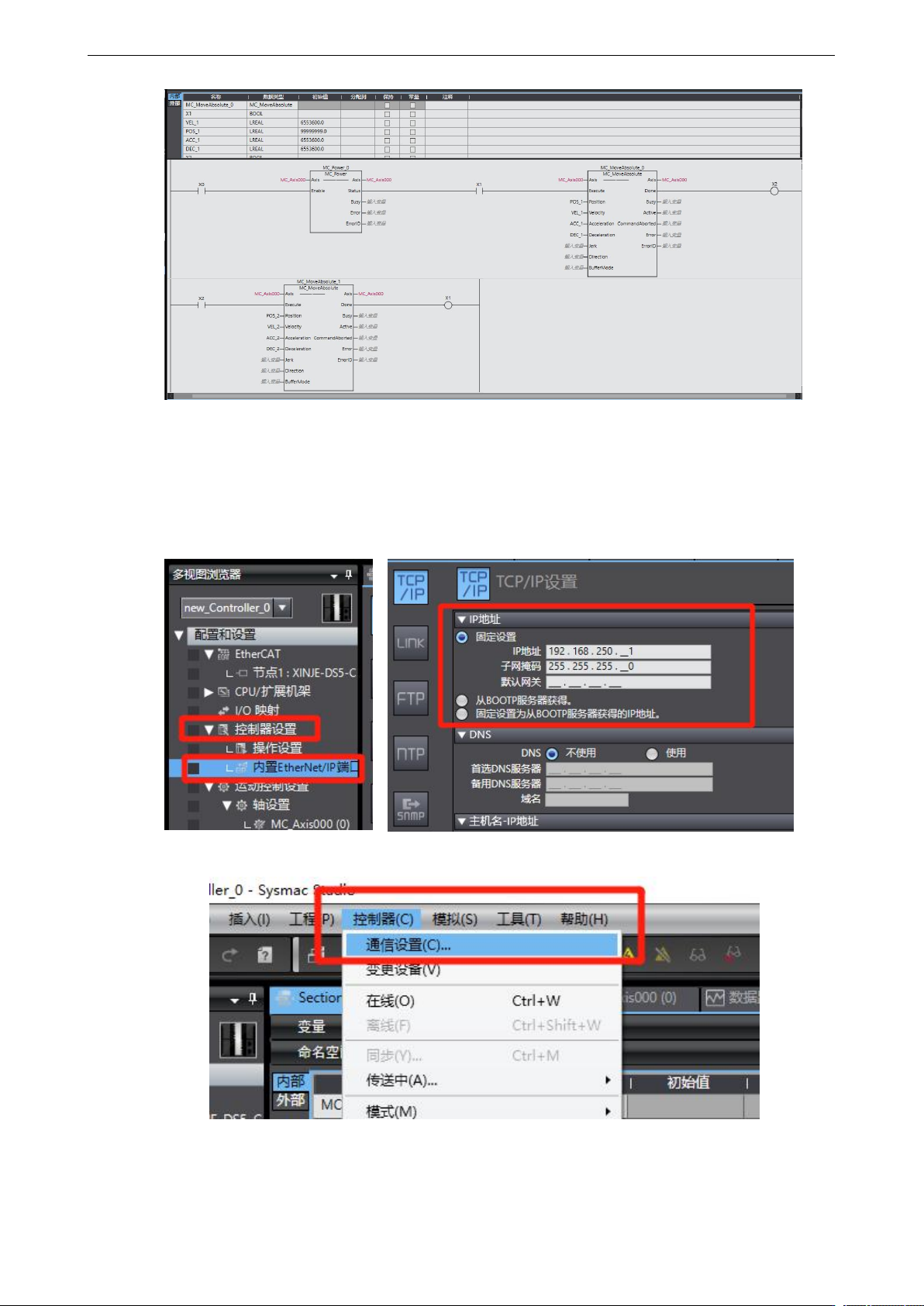

首先查看 PLC 的 IP 地址：多视图浏览器中，选择“控制器设置——内置 Ethernet/IP 端口设置”，
引出右侧“TCP/IP 设置”界面。配置界面可查看到当前工程设定的固定 IP 地址。对于一个新建
程序来说，默认 IP 地址为 192.168.250.1。
通信配置路径：“控制器——通信设置”。

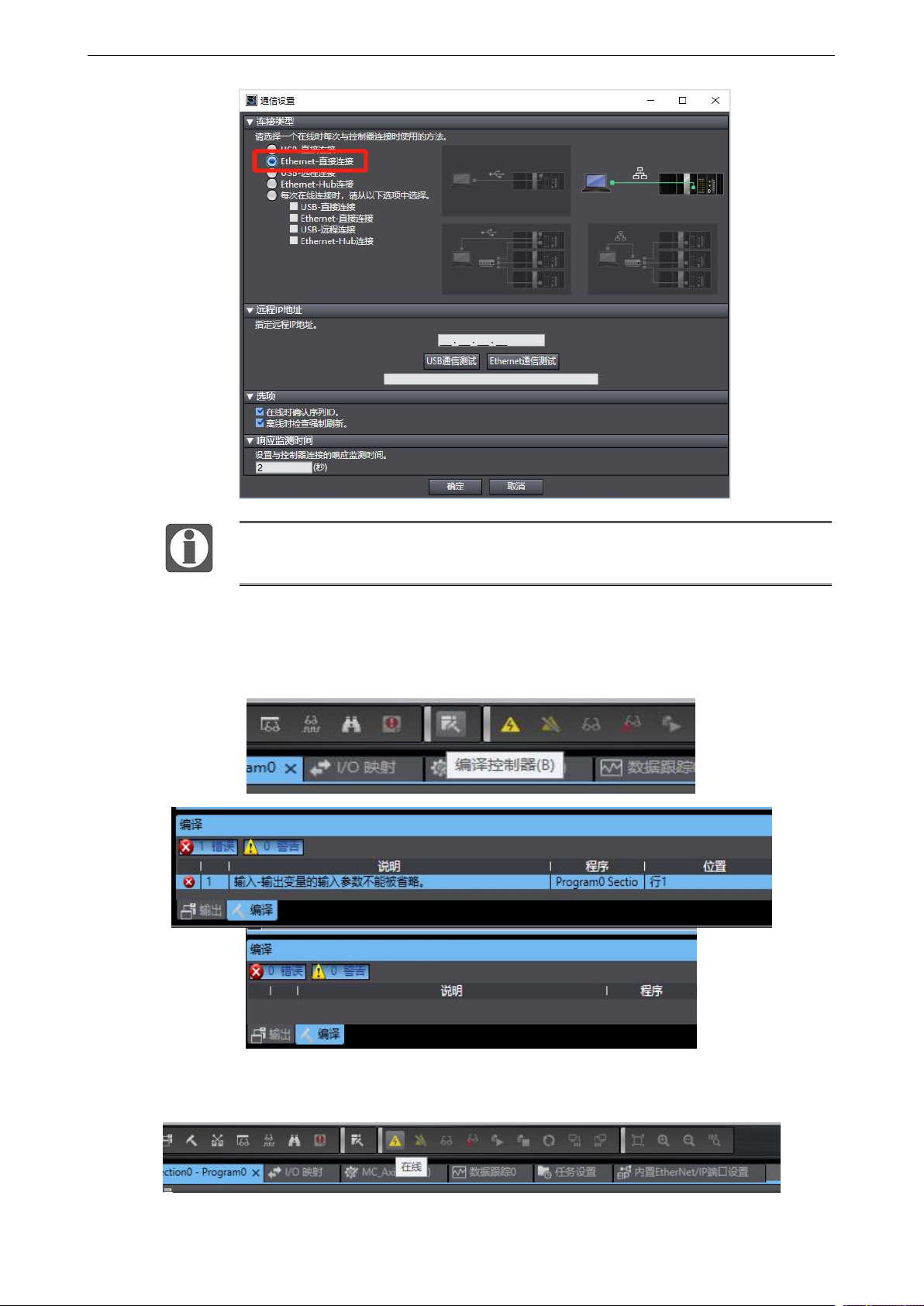

“通信设置”界面选择“Ethernet——直接连接”，然后点击“确定”关闭界面。
DL6 系列伺服驱动器用户手册 11 通讯案例
413
Ethernet 连接需要连接设备（PC 机）IP 地址为自动获取或者在 PLC IP 地址网段内，
因此作连接动作前先确认 PC 的 IP 地址设置是否符合要求。
7
、
编译程序及准备连接
工具栏中找到“编译控制器”，对工程进行编译，如有错误需检查错误原因。
编译通过后，工具栏找到“在线”并单击。出现弹窗“连接到控制器失败”则检查通信配置是否
正确。在线成功后上位机切换到在线状态。
DL6 系列伺服驱动器用户手册 11 通讯案例
414
工具栏选择“同步”，弹出窗口对本地工程和控制器中的工程进行比较。本地工程和控制器中工
程不一样显示“不同步”，单击“传送到控制器”则将本地工程下载并覆盖控制器原有工程。
同步完成后单击“再比较”可查看本地工程和控制器工程各条目同步性，后续修改工程再次同步
时，会详细标注与控制器工程不同的条目。
