DL6 系列直线伺服驱动器用户手册 5 基本使用功能
43

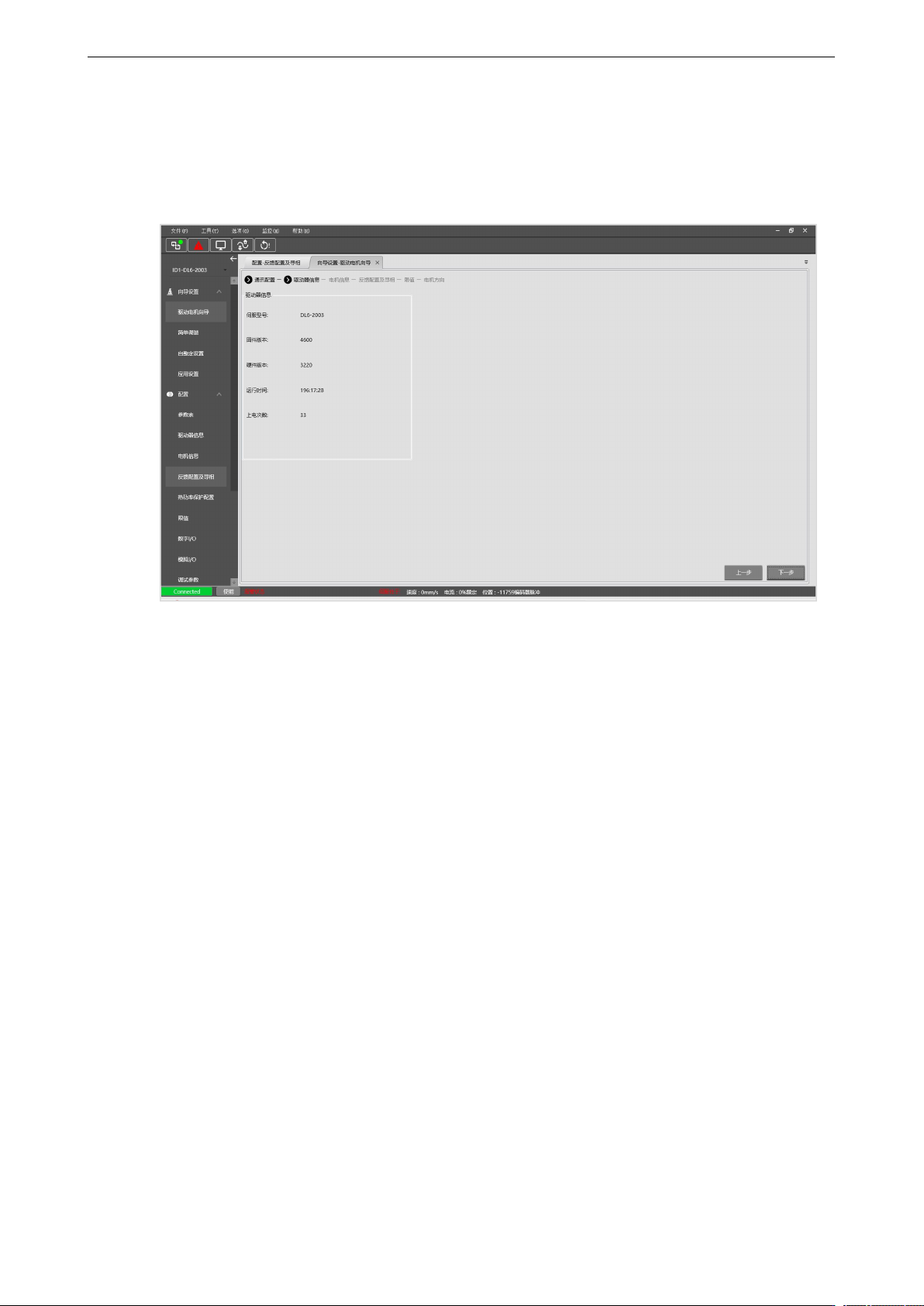

3、驱动器信息
正确建立连接后，可点击下一步，进入驱动器信息界面，可看到所连接的驱动器相关信息，如下图
所示：
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
44
5.1.2 电机配置
5.1.2.1 直线电机的参数配置
驱动器与直线电机连接时，需设置好相关电机参数、电机辨识等操作后才可以正常控制电机运行，
本节介绍如何使用上位机软件对直线电机进行配置，帮助控制电机正常运行。
在完成电动机功能设定前，请勿开启龙门同步功能。
1
、

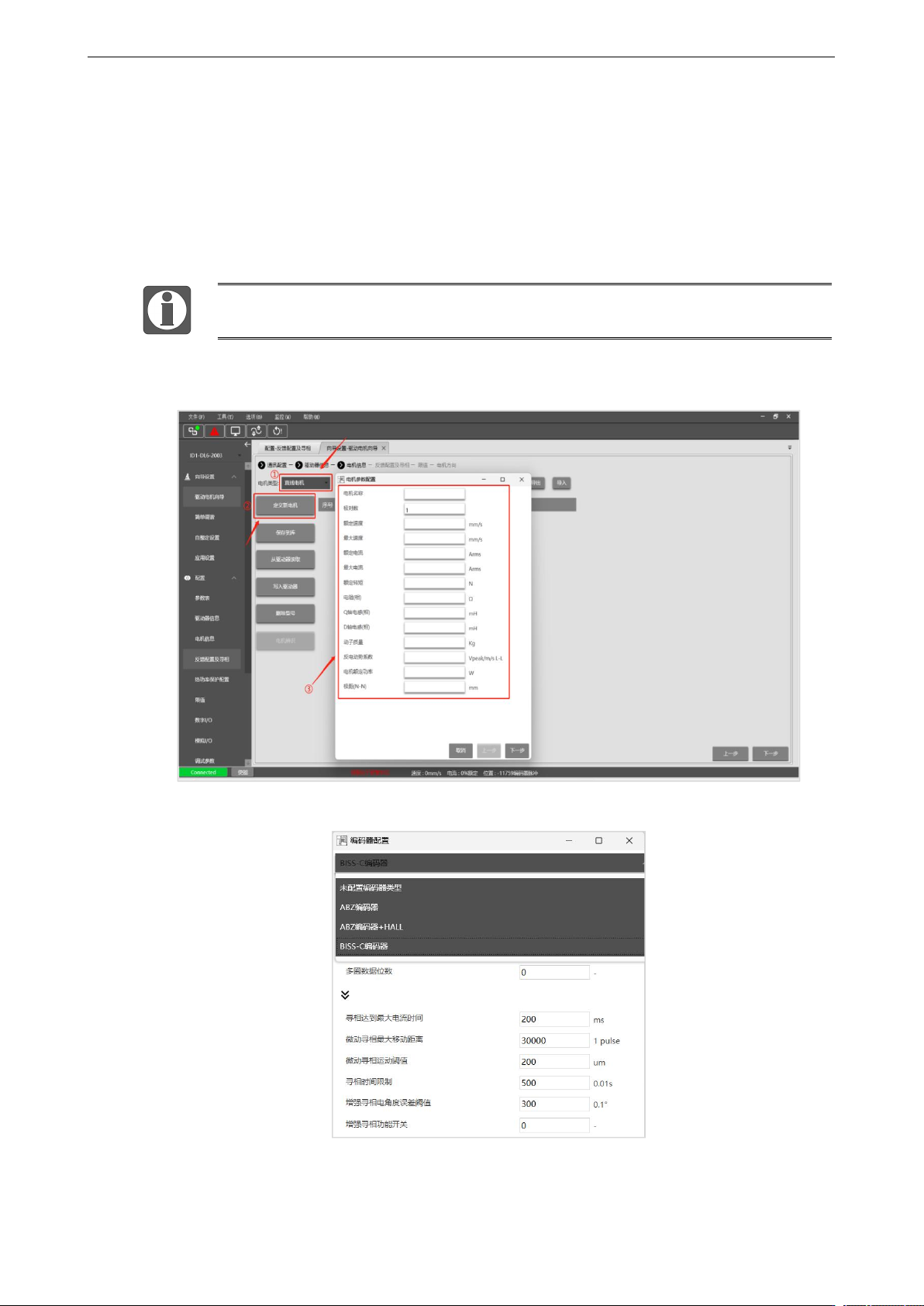

正确连接且确定好驱动器信息后，第一次连接时需定义新电机，在下图界面中选择：直线电机
-定义新电机-电机参数配置，对照电机厂家提供的电机参数，完成配置表中所有参数；
2
、
完整填写参数后，点击下一步，进入编码器配置，在此界面，可选择所连接电机的编码器类型；
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
45

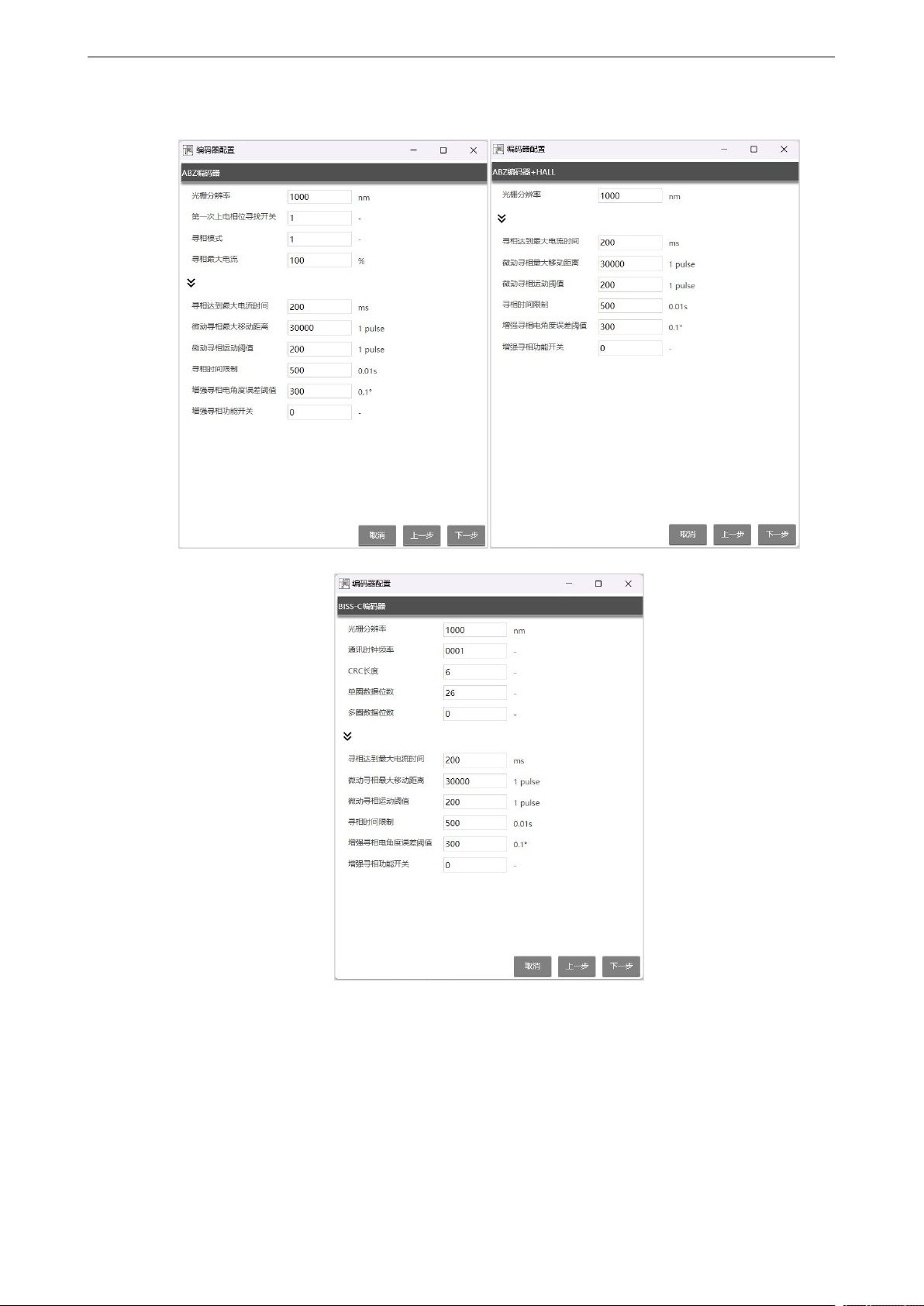

3
、
选定编码器类型后，当前界面会提供在此类型下可修改的参数，一般只修改磁栅/光栅分辨率；
