8）探针功能实例（以信捷 DS5C1-20P4-PTA 伺服为例，DL6 操作方法同 DS5C1）
探针功能关联对象
索引
子索引
名称
单位
60B8h
00h
探针功能设定
-
60B9h
00h
表示Touch probe功能的状态
-
60BAh
00h
表示Touch probe1的上升沿箝位位置
指令单位
60BBh
00h
表示Touch probe1的下降沿箝位位置
指令单位
60BCh
00h
表示Touch probe2的上升沿箝位位置
指令单位
60BDh
00h
表示Touch probe2的下降沿箝位位置
指令单位
① 外部连线并进行探针端子分配：P5-62 和 P5-63 用于探针功能的端子分配，探针 1 只能分配到
SI1，探针 2 只能分配到 SI2，分配 SI1 时 P5-62 中写入 1，分配 SI2 时 P5-63 中写入 2。
产品型号
出厂默认值
使用探针功能时设定
P5-62
P5-63
P5-62（端子）
P5-63（端子）
DL6
（
1kw
及以下）
0
0
1（SI1）
2（SI2）
② 在 Ethercat 界面点【扫描】或【添加设备】从站，【常规】界面使用默认配置。
③ 当接在驱动器 SI1 或 SI2 上的电平信号发生跳变时，探针功能就被触发，探针值被锁存在对应
的 COE 对象字 0X60BA~0X60BD 中。读取探针值时，需要将对应的探针值对象（0X60BA-0X60BD）
添加到 TxPDO 中，便于采集数据。

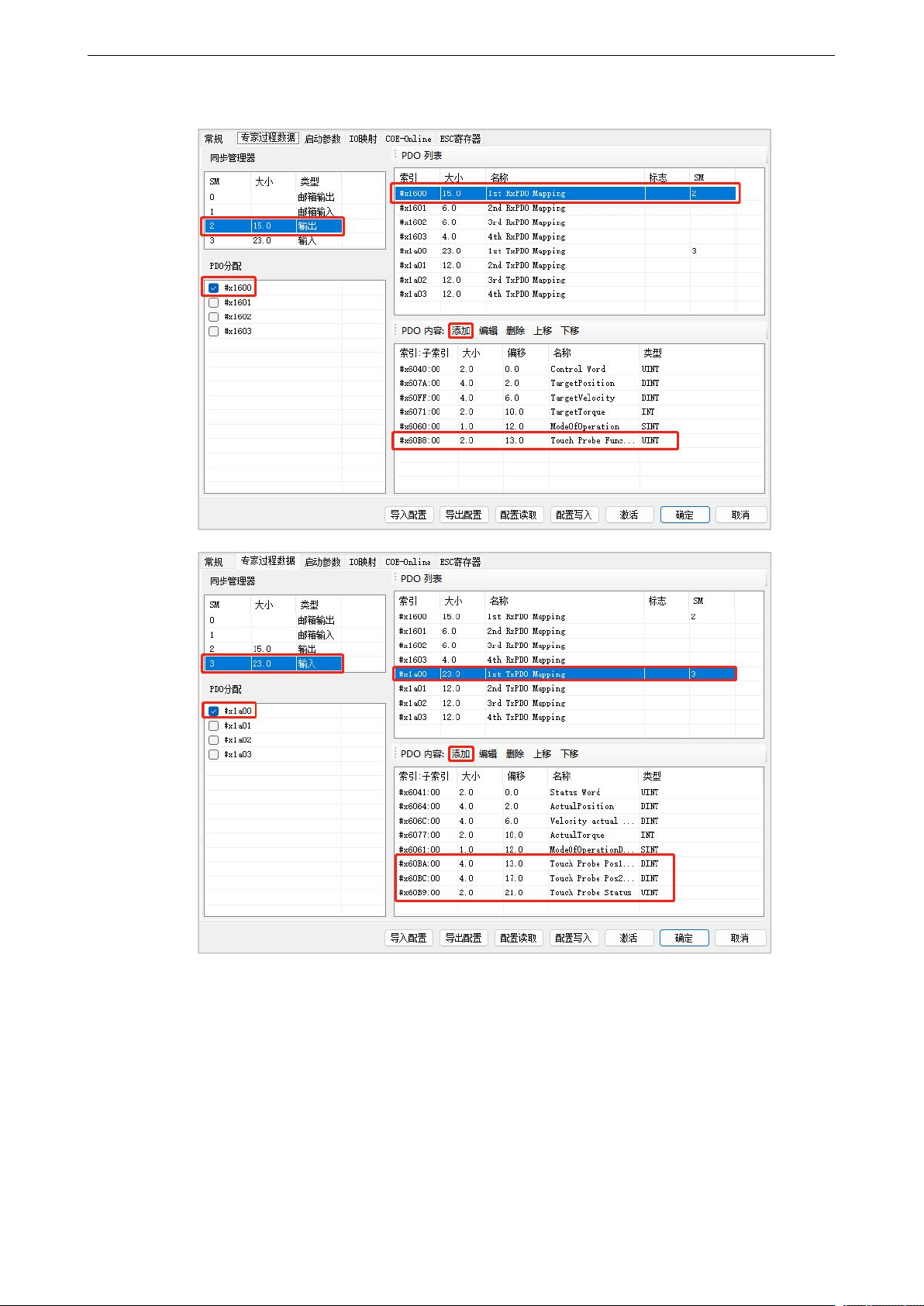

【专家过程数据】→【PDO 分配】中勾选 1600、1A00，在 1600 中添加 60B8h，1a00 中添加 60BAh、
DL6 系列伺服驱动器用户手册 11 通讯案例
364
60BCh（这里以采集两个探针信号的上升沿为例，若采集下降沿，可添加 60BBh 和 60BDh）。

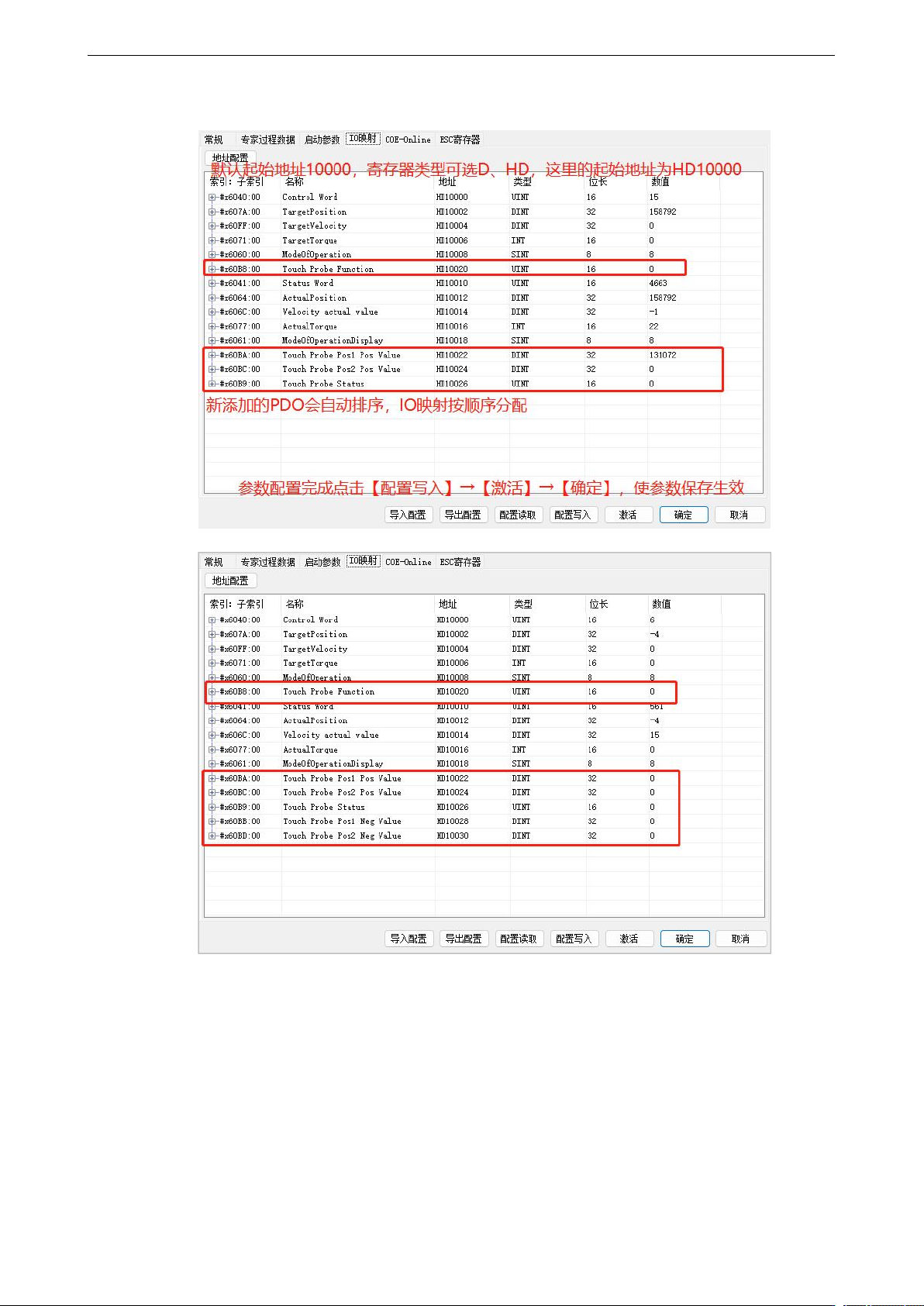

④【IO 映射】默认起始地址为 HD10000，如有需要可进行更改。
DL6 系列伺服驱动器用户手册 11 通讯案例
365
⑤ 参数配置完成后，点击【配置写入】→【激活】→【确定】，激活成功后参数就会生效。
⑥ 激活完成后，从站状态机（SD8021）会从 1→2→4→8，8 表示 OP 状态，此时 SDO、PDO 都
可以进行收发信。
⑦ 在给从站使能后，可通过修改 HD10024（60B8h 的映射），启动探针功能。

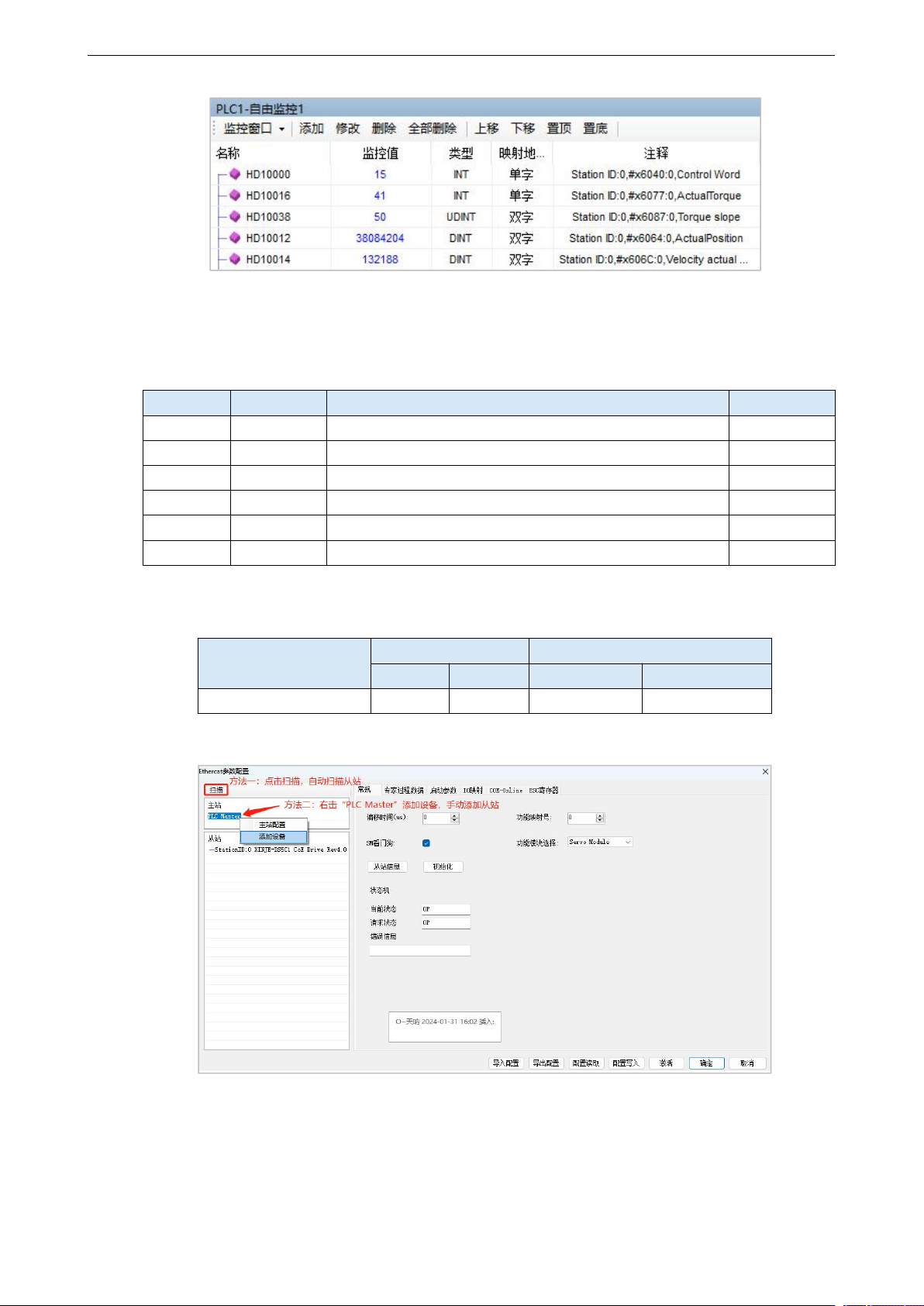

⑧ 启动探针功能后，可通过 HD10022（60BAh 的映射）监控探针 1 的上升沿嵌位值，通过 HD10024
（60BCh 的映射）监控探针 2 的上升沿嵌位值，通过 HD10026（60B9h 的映射）监控当前探针的
状态，通过 HD10012（6064h）监控电机当前的实际位置，通过 HD10014（606Ch 的映射）监控
当前的实际速度。
