DL6 系列直线伺服驱动器用户手册 5 基本使用功能
103
5.5.3 位置控制（内部位置指令）
参数
概要
参考章节
P0-01 控制方式选择
设置为 5：内部位置模式
5.5.3.1 内部位置模式
P4-03 内部位置给定模式
P4-04 有效段数
P4-10~P4-254 内部第 1 至第 35 段
位置参数设置
内部位置模式的控制方式
给定：包括换步方式、定位
方式、调整时间
各段位置的脉冲位移量、速
度、加减速时间等配置
5.5.3.3 第 1 至第 35 段位置参
数设定
P5-35 换步信号/GHGSTP
P5-32 暂停当前段信号/INHIBIT
P5-31 跳过当前段号/Z-CLAMP
常用的端子功能分配
5.5.3.4 换步信号（/CHGSTP）
5.5.1.4 指令脉冲禁止
（/INHIBIT）
5.5.3.5 跳过当前段信号
（/ZCLAMP）
P4-00 离开限位开关后经过 Z 相
信号的个数
P4-01 撞接近开关的速度
P4-02 离开接近开关的速度
P5-28 位置模式下正转侧找参考
原点/SPD-A
P5-29 位置模式下反转侧找参考
原点/SPD-B
内部位置回原点设置参数
5.5.1.8 参考原点
F2-09 35 段位置的任意设置
通讯设置段数
5.5.3.6 通信设定段号
5.5.3.1 内部位置模式
参数
设定值
意义
修改
生效
P0-01
5
利用伺服单元内部寄存器的预设值进行位置控制
伺服 bb
即时
5.5.3.2 内部位置模式设置
参数
参数功能
设定单位
出厂设定
适用模式
修改
生效
P4-03
内部位置模式设置
—
n.0000
5
伺服 bb
即时
参数设置
功能含义
出厂设定
设定范围
n.□xxx
无意义
n.x□xx
等待模式
0
0～1
n.xx□x
换步模式
0
0～6
n.xxx□
定位模式
0
0～1
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
104

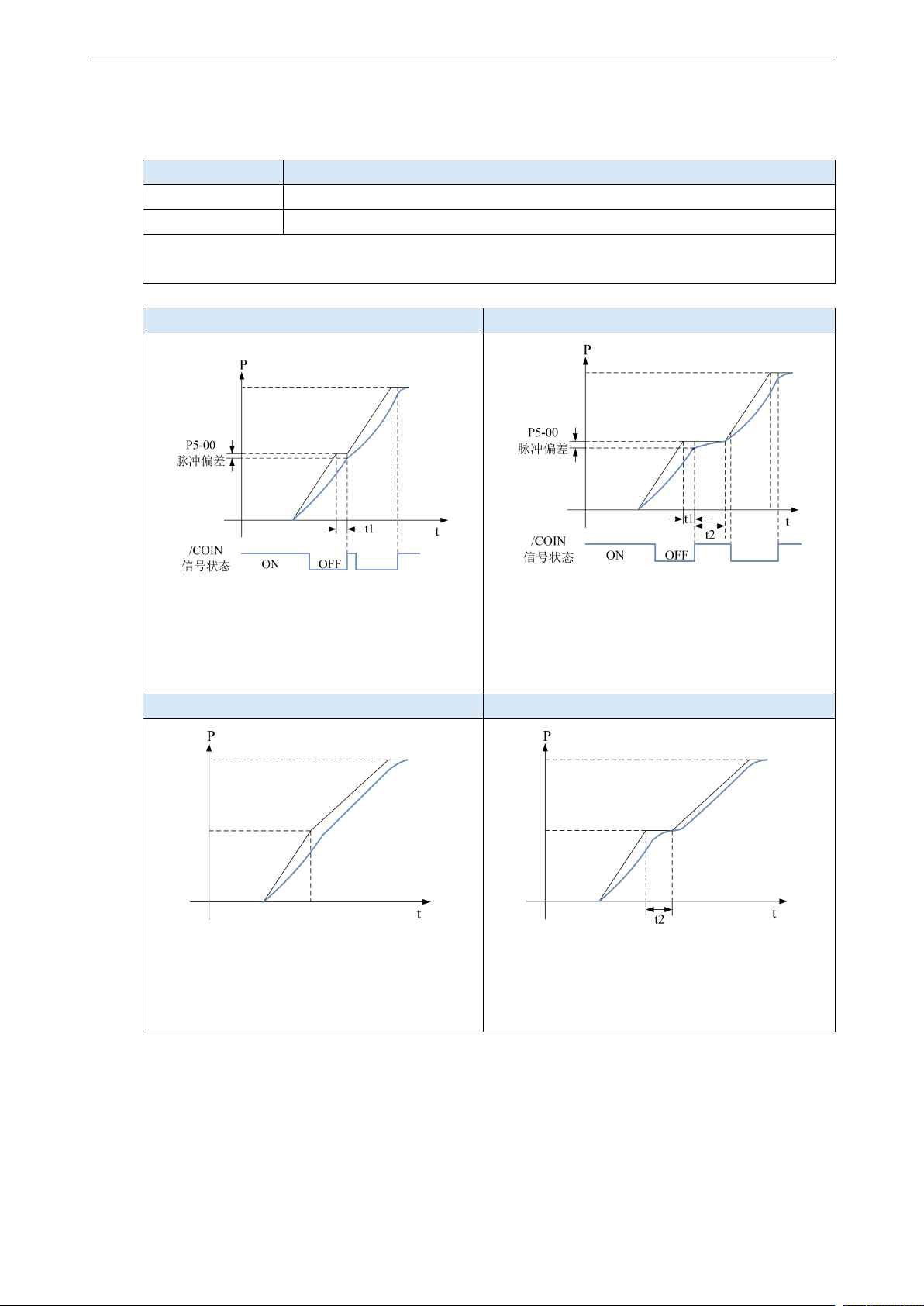

1）等待模式
n.x□xx
意义
0
等待定位完成
1
不等待定位完成
注：等待模式指在内部位置给定时驱动器发完一段位置指令后是否等待电机定位完成，在所有
换步模式下均生效。
等待模式=0，调整时间=0ms
等待模式=0，调整时间>0ms
驱动器发完一段位置指令后，将等待电机定位
完成后立即开始下一段位置指令。图中 t1 为定
位时间，即脉冲发送完毕到定位完成信号输出
之间的时间。
驱动器发完一段位置指令后，将等待电机定位完
成，再经过“调整时间”后才开始下一段位置指
令。图中 t1 为定位时间，t2 为调整时间，本例
中对应参数 P4-16。
等待模式=1，调整时间=0ms
等待模式=1，调整时间>0ms
驱动器发完一段位置指令后，不等待电机定位
完成，立即开始下一段位置指令。
驱动器发完一段位置指令后，不等待电机定位完
成，但在经过“调整时间”后才开始下一段位置
指令。图中 t2 为调整时间，本例中对应参数
P4-16。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
105

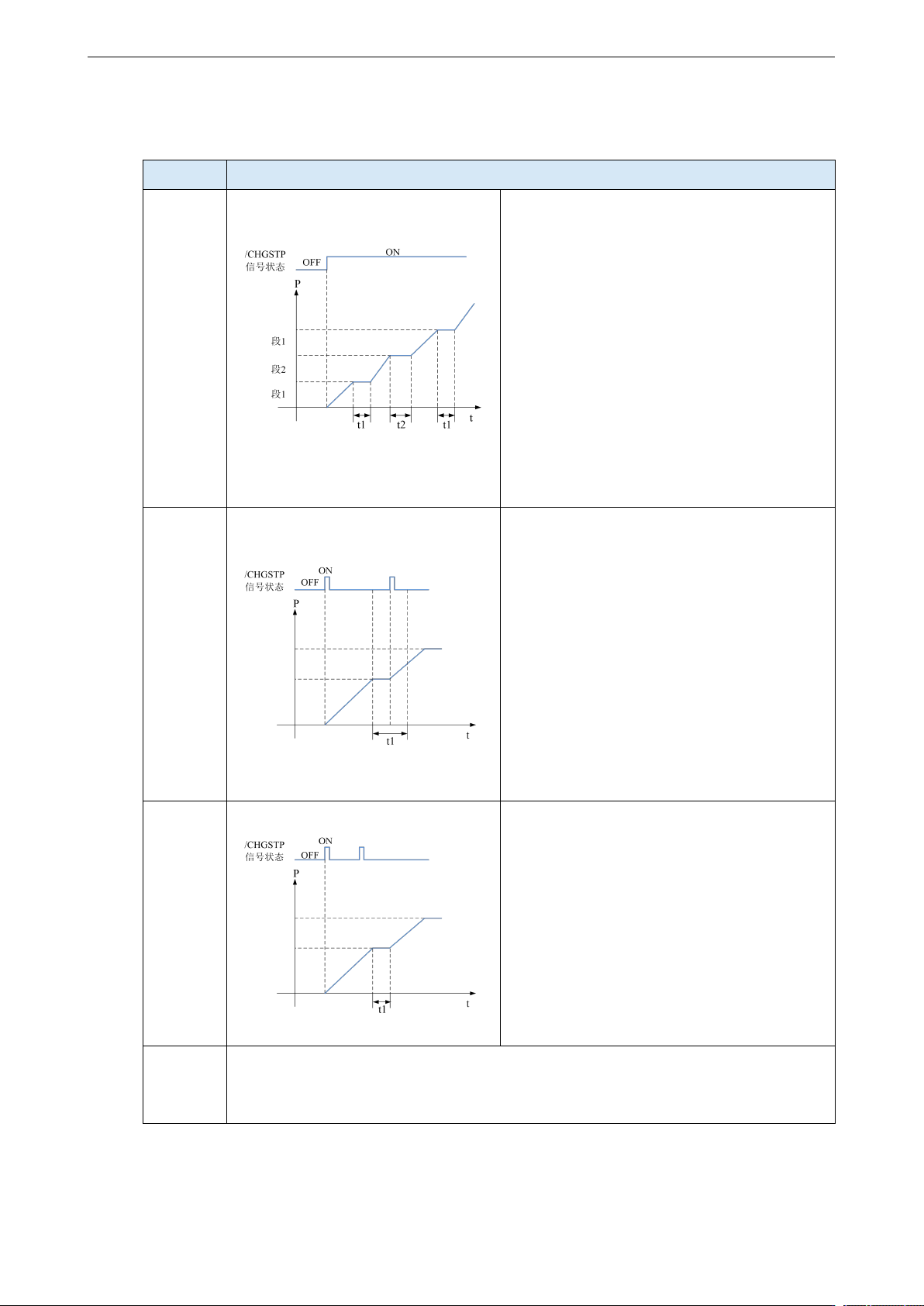

2）换步模式
n.xx□x
详细说明
0
信号 ON
时换步，可
循环；
图中 t1=P4-16，t2=P4-23。
1、若/CHGSTP 信号一直为 ON，伺服单元将
一直循环运行设定的位置段。
2、若/CHGSTP 信号在执行某一段时置为 OFF，
伺服将会继续完成该段的执行而不进行下一段
的执行。
3、该模式下换步信号/CHGSTP 是高电平触发。
4、某段运行时发生伺服使能 OFF，电机按照
伺服 OFF 停机方式停机，停机完成后，定位
完成无效。
5、每段运行完成，定位完成和定位接近信号均
有效。
6、该模式下每一段的调整时间都有效。
1
信号上升
沿换步，单
步执行；
以设定两段为例，图中 t1=P4-16。
1、注意如图中所示，在这种换步模式下，设定
的调整时间实际是不起作用的，只要前一段位
置指令已经发完，在有新的换步信号到来的时
候立即进入下一段指令。
2、该模式下换步信号/CHGSTP 是上升沿触发。
3、每段运行完成，定位完成和定位接近信号均
有效。
4、某段运行时发生伺服使能 OFF，电机按照
伺服 OFF 停机方式停机，停机完成后，定位
完成无效。
5、该模式下调整时间无效。
2
信号上升
沿启动，顺
序执行全
部，不循
环；
设定两段位例，图中 t1=P4-16。
1、在一次循环未完成之前的/CHGSTP 信号将
不计，如图中的第 2 个/CHGSTP 信号。
2、该模式下换步信号/CHGSTP 是上升沿触发。
3、每段运行完成，定位完成和定位接近信号均
有效。
4、某段运行时发生伺服使能 OFF，电机按照
伺服 OFF 停机方式停机，停机完成后，定位
完成无效。
5、该模式下调整时间有效。
3
通讯设定
段号
驱动器处于 RUN 状态，设定 F2-09=0，再设定运行的段号，则电机运行该段。参考章
节 5.4.3.6
