DL6系列直驱伺服驱动器用户手册（SL6 01 20260519 1.3）-2026.05.22.pdf - 第409页
DL6 系列伺服驱动 器用户手册 11 通讯案例 398
DL6 系列伺服驱动器用户手册 11 通讯案例
397

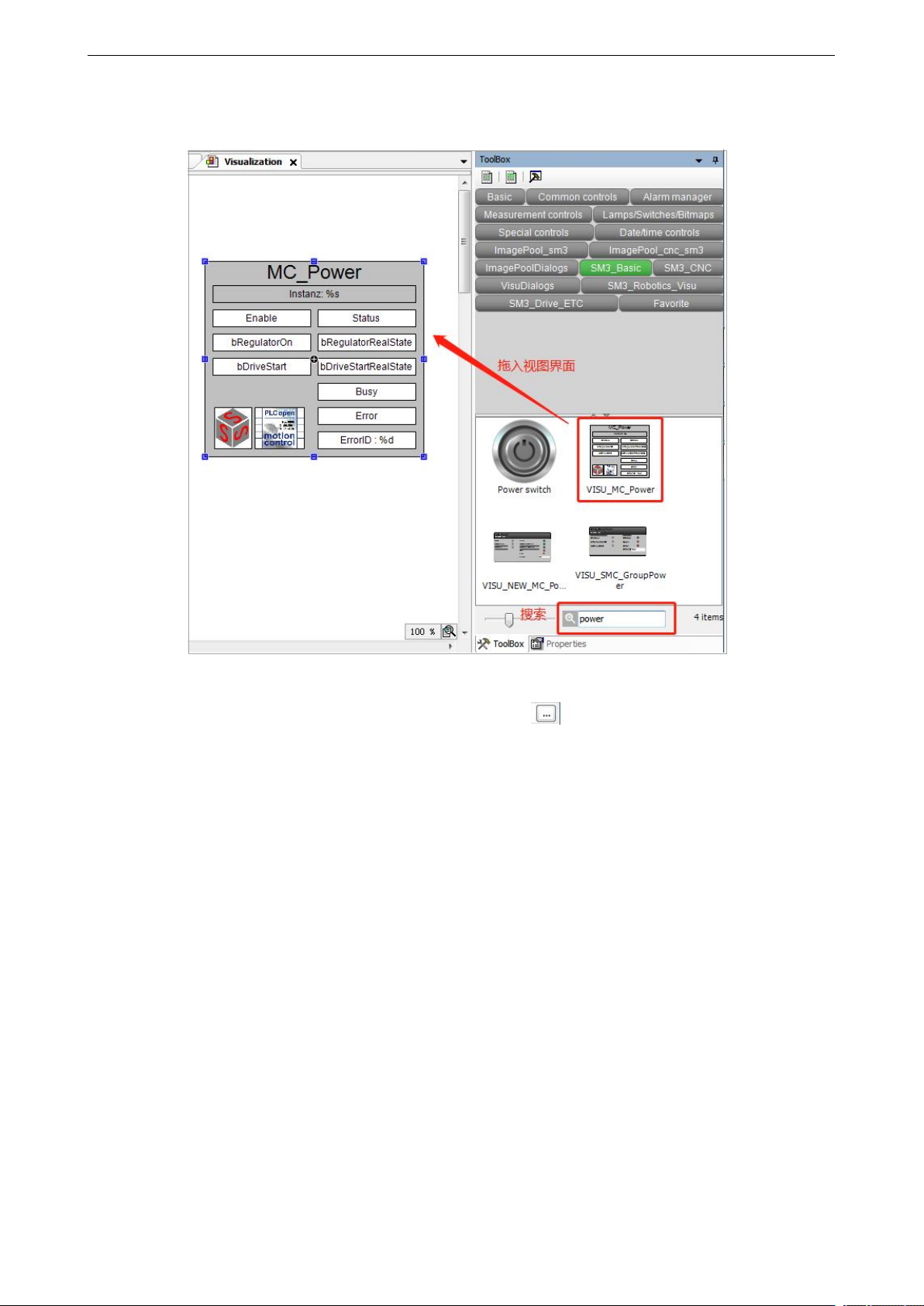

双击 Devices 一栏中的 Visualization，就可在视图界面添加所需的视图。例如可在工具栏中搜索
power，将使能功能的视图控件拖入视图画面中。
将控件拖入视图编辑区域时会自动弹出对话框 Assign parameters<VISU_MC_Power>，此时需将视
图控件链接到相应声明的变量。双击 Value 一栏，出现 并点击它，此时在新弹出的对话框中
选中声明的变量，然后点击 OK，Value 一栏中就会出现链接的变量名，最后点击 OK，即变量链
接完成。同理，其它视图控件如法炮制。
DL6 系列伺服驱动器用户手册 11 通讯案例
398
DL6 系列伺服驱动器用户手册 11 通讯案例
399
添加模拟电机转动的视图，并将此视图链接到电机轴。其添加、链接方式同上。
