1.3.5 磁环和磁扣
磁环通常安装在驱动器的输入或输出侧附近，建议尽量贴近驱动器本体安装。
当配置在输入侧时，其核心作用是消除电源线路中的传导性电磁干扰；而安装在输出侧时，则能
有效抑制驱动器运行时产生的高频辐射干扰，并同步降低电动机轴承中的寄生电流。
对于特定工况下出现的漏电流异常现象以及控制信号线受电磁干扰等问题，可采用环形磁芯或带
卡扣式磁芯组件进行针对性处理，前者适用于绕线安装，后者便于快速部署在线缆上。
DL6 系列直线伺服驱动器用户手册 2 伺服系统的安装
12
2 伺服系统的安装
2.1 伺服驱动器的安装
2.1.1 安装场所
请安装在无日晒雨淋的安装柜内；
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可
燃物等附近使用本产品；
请不要安装在高温、潮湿、有灰尘、有金属粉尘的环境下；
请将驱动器安装在无振动场所。
2.1.2 环境条件
项目
描述
使用环境温度
-10～+55℃（-10~45℃无需降额，温度超过 45℃时需降额使用，每升高 1℃，
需降额 2%）
使用环境湿度
20~90%RH（不结露）
储存温度
-20~60℃
存储湿度
20~90%RH（不结露）
耐震动
不大于 4.9m/s
2
海拔高度
最高 2000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
2.1.3 安装标准

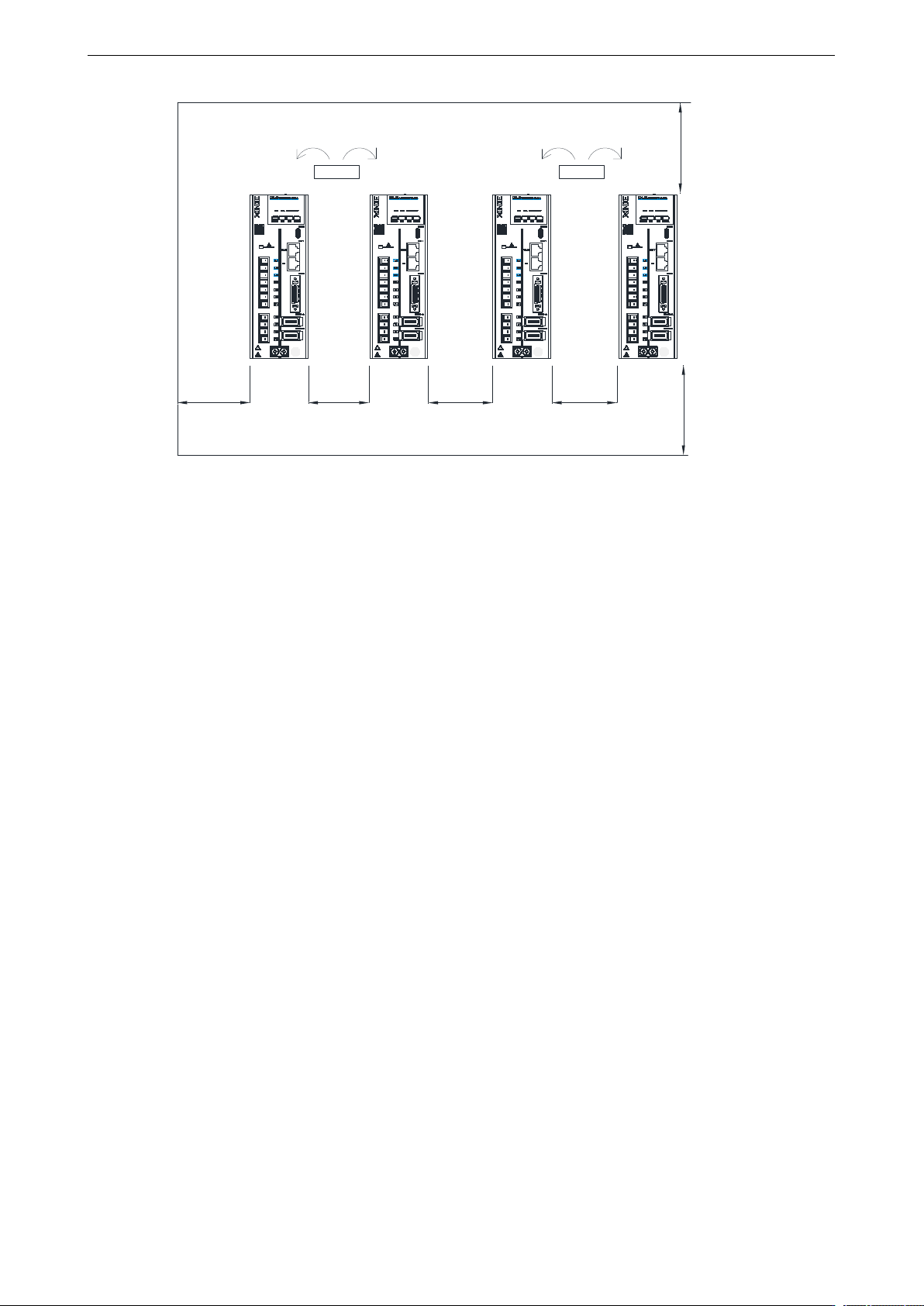

请务必遵守下图所示的控制柜内的安装标准，该标准适用于将多个伺服驱动器并排安装在控制柜
内的场合（以下简称“并排安装时”）。
以1kw及以下驱动器为例：
DL6 系列直线伺服驱动器用户手册 2 伺服系统的安装
13
30mm以上
10mm以上 10mm以上 10mm以上
50mm以上
风扇 风扇
50mm以上
并排安装时
如上图所示，在安装柜内并排安装驱动器时：
DL6-2003/2006/2010/2012/4010/4012（-GS）驱动器并排安装时，横向两侧各留10mm以上，在纵
向两侧各留50mm以上的空间；
DL6-4020（-GS）驱动器并排安装时，横向两侧各留40mm以上，在纵向两侧各留80mm以上的空
间；
另外，为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜内的温度保持均匀。
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使其垂直于墙壁。
对于底部配有制动电阻的驱动器，请注意安装面的散热，避免驱动器过热，产生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～+55℃（-10~45℃无需降额，温度超过45℃时需降额使用，
每升高1℃，需降额2%）
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
为了保证长期使用的可靠性，请在低于50℃的环境温度条件下使用。
