DL6 系列 直线伺服驱动 器用户手册 5 基本使用功 能 128 参数 名称 设定 范围 单位 意义 设定 时间 生效 时间 出厂 默认 P9-59~ P9-60 柔 性 龙 门 回 原 对 齐 从 轴 偏 航 校 准 的移动位置指 令 -327689 999 ~327679 999 指令 单位 柔性龙门 + 回原 对齐 + 偏航校准开的 情况下， 从轴最终会停 在距离从 轴原点此值的 位置。 （从 轴设置参数） 伺服 bb 立即 生…
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
127
请使用龙门同步专用通讯线缆，型号为：JG-CA-0P3；
龙门同步通讯采用 422 通讯协议；
5.10.2 龙门同步功能参数
1）P 组设定参数
参数
名称
设定
范围
单位
意义
设定
时间
生效
时间
出厂
默认
P9-50.0
龙门功能开关
0~1
-
0：关闭
1：打开
伺服
bb
重新
上电
0
P9-50.1
龙门主从模式
0~1
-
0：从轴
1：主轴
伺服
bb
重新
上电
0
P9-51.0
龙门轴属性
0~1
-
0：刚性龙门
1：柔性龙门
（对主从两驱动器均要
设置）
伺服
bb
重新
上电
0
P9-51.1
龙门轴对齐方式
0~1
-
0：双轴使能对齐
1：回原对齐
（对主从两驱动器均需
要设置）
伺服
bb
重新
上电
0
P9-51.2
柔性龙门回原对
齐偏航校准开关
0~1
-
0：关闭
1：打开
（对主从两驱动器均需
要设置）
伺服
bb
重新
上电
0
P9-52
龙门轴同步偏差
报警阈值
1-65535
编码
器单
位
P9-52=0 时：龙门轴位
置同步偏差报警功能关
闭（仅需设置主驱动器）
伺服
bb
立即
生效
1200
P9-53.0
龙门位置环同步
偏差控制器开关
0~1
-
0：关闭
1
：打开
伺服
bb
立即
生效
0
P9-54
龙门位置同步位
置环偏差控制器
比例增益
0~1
0.1/s
-
伺服
bb
立即
生效
750
P9-55
位置偏差控制的
速度前馈补偿值
滤波器带宽
0~1
Hz
P9-55=0 时：此滤波器
关闭
伺服
bb
立即
生效
400
P9-56
龙门轴转矩偏差
阈值
0~电机
过载倍
数
%额
定
P9-56=0 时：转矩偏差
报警功能关闭
伺服
bb
立即
生效
0
P9-57
龙门转矩偏差过
大报警时间阈值
6~10000
0.1ms
例：P9-57=12，则主从
转矩偏差超 P9-56 并持
续 1.2ms 时报警
伺服
bb
立即
生效
30
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
128
参数
名称
设定
范围
单位
意义
设定
时间
生效
时间
出厂
默认
P9-59~
P9-60
柔性龙门回原对
齐从轴偏航校准
的移动位置指令
-327689
999
~327679
999
指令
单位
柔性龙门+回原对齐+
偏航校准开的情况下，
从轴最终会停在距离从
轴原点此值的位置。（从
轴设置参数）
伺服
bb
立即
生效
0
2）U 组监控参数
监视号
内容
含义
U4-31
主从轴指令状态
主从轴当前交互指令
U4-32
龙门轴错误状态
龙门轴错误代码
U4-33
龙门轴信号状态
龙门轴信号状态
U4-34
主轴信号状态
主轴信号状态
U4-35
从轴信号状态
从轴信号状态
U4-36
龙门 CRC 通讯错误次数
龙门 CRC 通讯错误次数

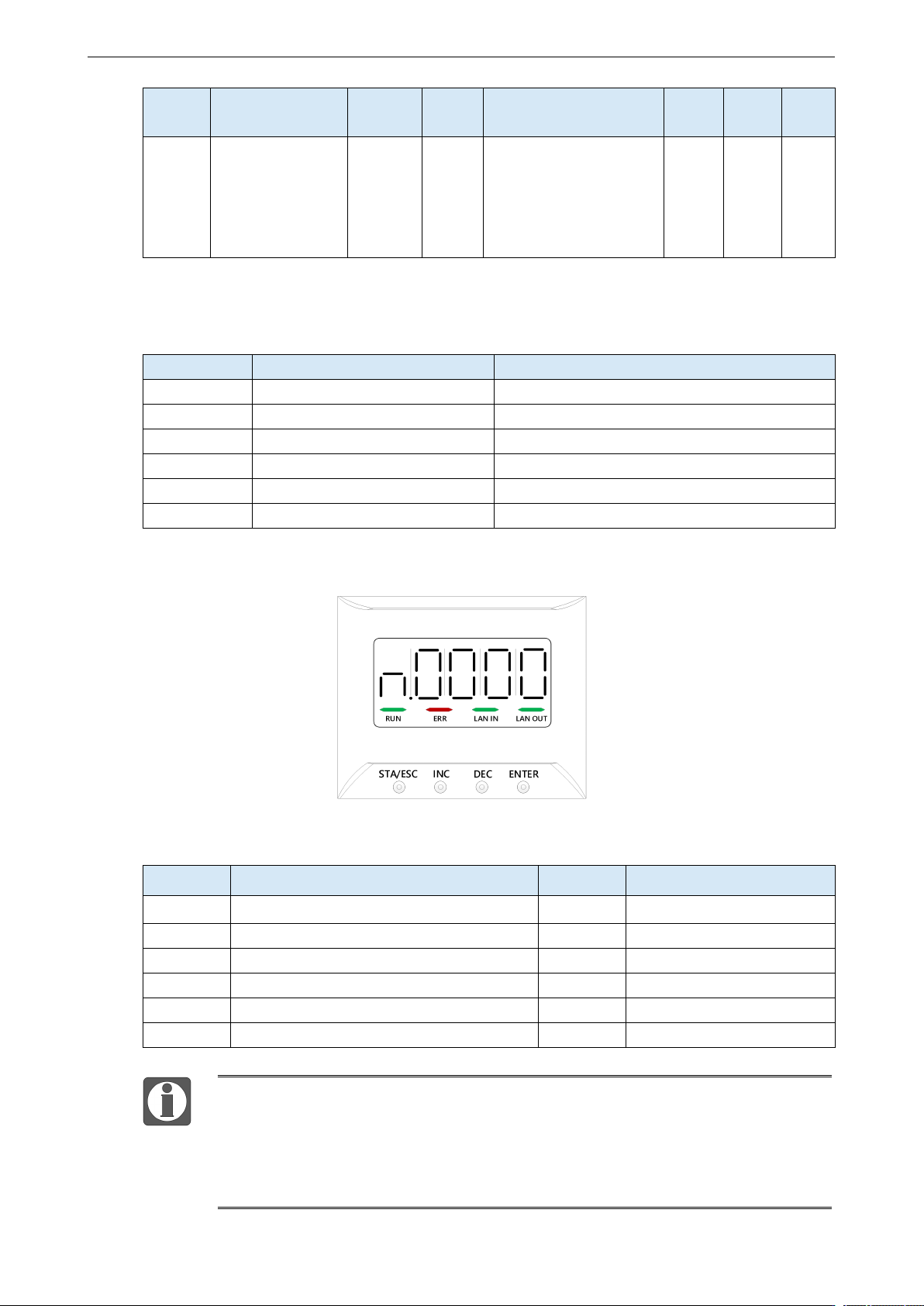

U4-31 信号的状态
U4-31 分配及说明
主功能码
含义
主功能码
含义
00
无指令
60
位置同步
10
握手连接
70
回原
20
参数同步与核对（2A：参数同步核对失败）
80
关使能
30
IDLE 状态，等待龙门使能指令
90
错误
40
寻相使能
A0
清除错误报警
50
使能
B0
主从驱动器连接断开
U4-31 从右往左数第一、第二位显示主轴指令状态，第三、第四位显示从轴指令
状态；
该参数显示为 16 进制，每一位数值显示范围：0~f；
通过改参数监控当前驱动器指令状态时，如显示 n.5050，代表主轴当前处在使能
状态、从轴当前处在使能状态。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
129
U4-33/34/35 信号的状态
U4-33/34/35 分配及说明
位
含义
龙门轴信号状态为真的条件
Bit0
POT 原始信号
主轴 POT 或从轴 POT
Bit1
NOT 原始信号
主轴 NOT 或从轴 NOT
Bit2
HOME 原始信号
主轴在原点或从轴在原点
Bit3
STO 状态
主轴 STO 或从轴 STO
Bit4
Fault 错误状态
主轴报警或从轴报警
Bit5
Enable 使能状态
主轴使能且从轴使能
Bit6
SP 寻相完成状态
主轴寻相完成且从轴寻相完成
Bit7
Align 轴对齐状态
主轴对齐且从轴对齐
Bit8
\
主轴：切换位置指令源
从轴：初始化完成
Bit9~11
OT 超程状态
0：超程等待
1：正向超程
2：正向超程越位
3：反向超程
4：反向超程越位
5：超程错误
该通过改参数监控当前龙门轴错误状态时，状态有效/无效对应上表中对应不同监控
状态某一位；例如：当前主轴/从轴处于 NOT 负限位触发状态，Bit1 置 1，U4-33 面
板显示 n.0002。
