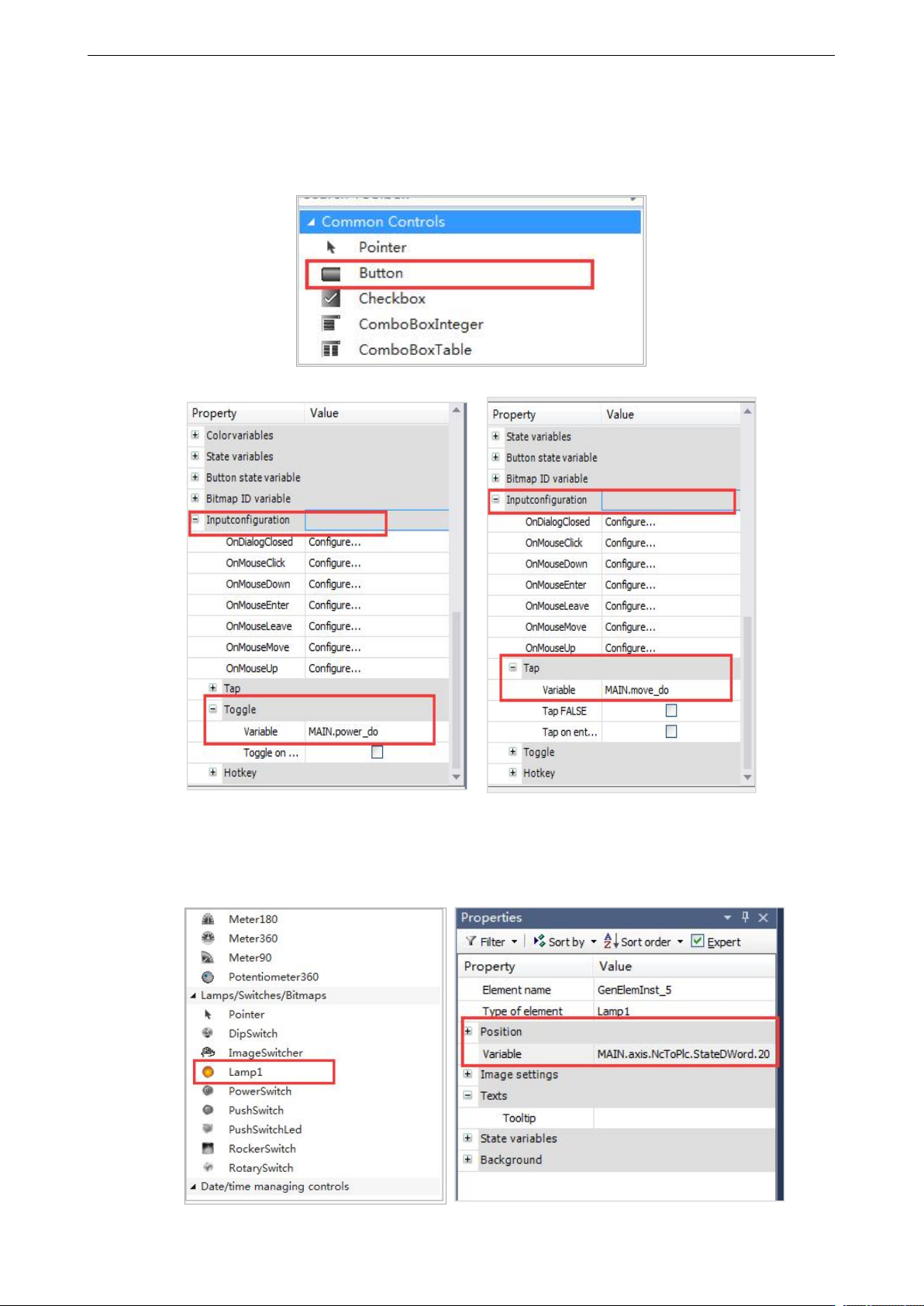

创建两个按钮控件，用来控制使能和轴运动。在使能控件的 Inputconfiguration——Toggle（交替
按钮）——Variable 项目下输入 MAIN.power_do，点击一次为置 1，再次点击为置 0。在轴运动的
触发控件 Inputconfiguration——Tap（瞬时按钮）——Variable 项目下输入 MAIN.move_do，仅在
点击的时候置 1，松开即为 0。
创建一个指示灯控件，用于显示 Power 功能块是否使能成功。首先从右边的 Toolbox 拖出一个 LED
的图标，然后将 Position——Variable 绑定 MAIN.axis.NcToPlc.StateDWord.20 变量，这里的
StateDWord.20 表示轴变量的使能状态。
DL6 系列伺服驱动器用户手册 11 通讯案例
380

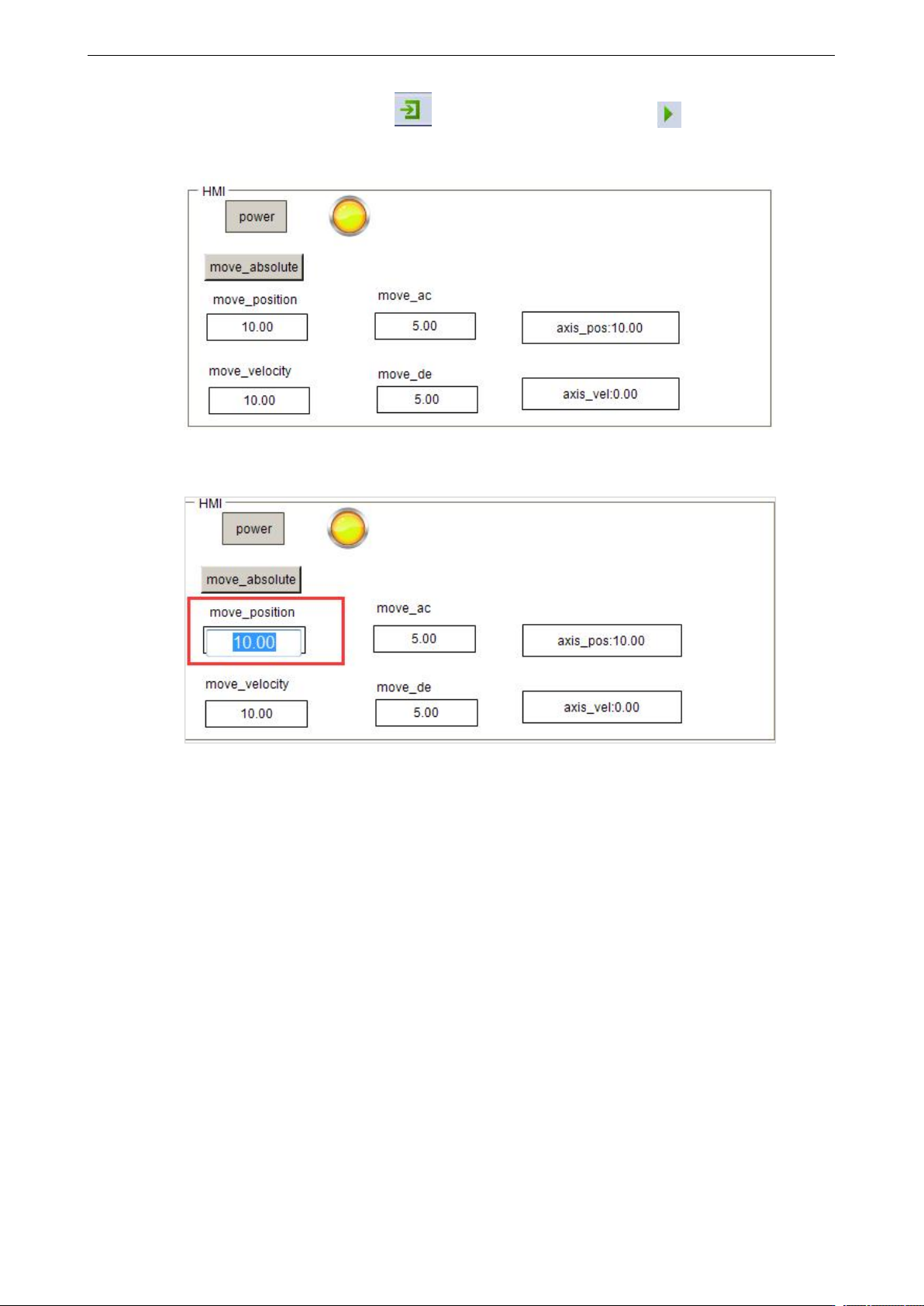

程序写好后需要激活，然后点 Login 将程序运行起来，点击运行按钮 即可在可视化界面看
对指定变量的值。
点击 move_position 等输入类型的控件，可以对变量的值实时修改。
DL6 系列伺服驱动器用户手册 11 通讯案例
381
11.3 CODESYS 与信捷 DL6 伺服 EtherCAT 通讯实例
本例将说明 CODESYS 运动控制软件作为 EtherCAT 主站（信捷 XS3 系列 PLC 仅作为一个硬件平
台），信捷 DL6 系列伺服作为从站时是如何实现 EtherCAT 运动控制的。
本通讯案例以 DS5C1-20P4-PTA 为例，总线配置中 DL6 与 DS5C1 相同。
11.3.1 系统配置
名称
型号/规格
数量
备注
运动控制软件
CODESYS
1
软件版本：V3.5 SP13 Patch 1
硬件控制平台
XS3 系列 PLC
1
信捷伺服
DL6-2003（-GS）
3
网线
JC-CA-3
若干
用于电脑与伺服之间的连接

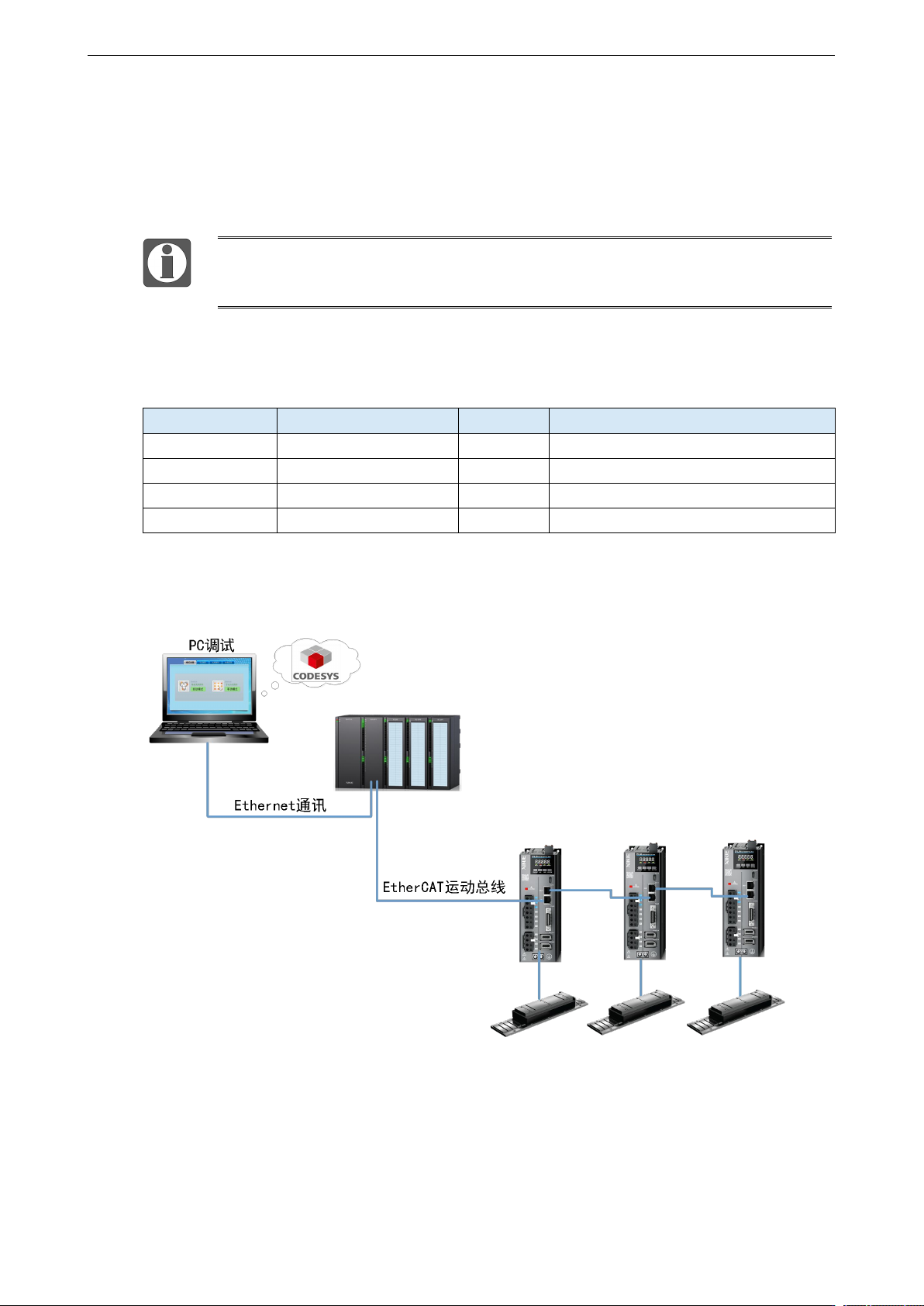

11.3.2 系统拓扑
这是 CODESYS 基于传统硬 PLC 的控制系统。此方案中，PLC 开发系统一般在普通 PC 机上运行，
而传统硬 PLC 只是作为一个硬件平台，将软 PLC 的实时核安装在传统硬 PLC 中，将开发系统编
写的系统程序下载到硬 PLC 中，其控制系统图如上图所示。
XS3 系列 PLC 带有上下两个网口，上面的网口为 Ethernet/IP，用于连接 CODESYS 上位机；下面
的网口为 EtherCAT 连接口，用于连接 XINJE DL6 系列伺服实现 EtherCAT 通讯。信捷 DL6 系列
伺服驱动器的两个通讯网口则需遵循“下进上出”的原则。
