5.11 全闭环功能
5.11.1 全闭环概述

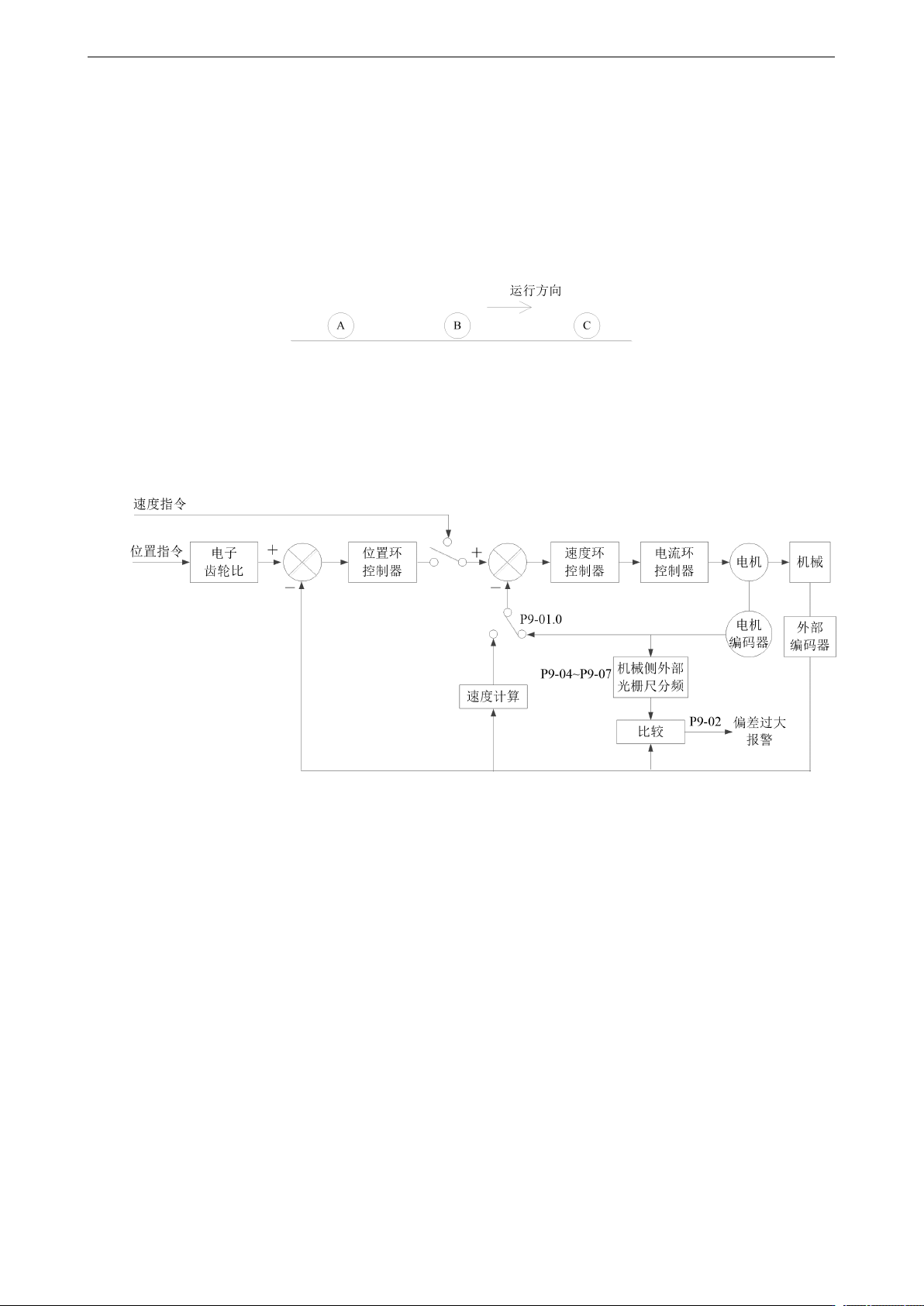

全闭环系统是通过外部位置检测装置（如编码器、光栅尺等）安装在运动机械上，检出控制对象机
械的位置，向伺服单元实时反馈机器位置信息的系统。
在 A 点通过上位机发出脉冲指令，假设目标位置为光栅尺目标反馈位置 C 点，电机需要旋转 n 圈
到达。若运行中，电机由于机械偏差等原因已旋转 n 圈到达 B 点，则将继续运行，直到光栅尺反
馈到达目标位置 C 点。
全闭环方式可以确保控制不受外部机械偏差影响，提高控制精度。目前全闭环功能支持所有控制模
式。
全闭环开启时，使用外部光栅尺位置反馈；全闭环速度反馈开启时，使用外部光栅尺速度反馈。（注：
光栅尺精度过低或者机械结构刚性较差，全闭环速度反馈开启会导致控制性能较差，谨慎开启该功
能。）
全闭环模式开启时，可以切换控制模式（P0-01 与 P0-02）。
DL6 系列直线伺服驱动器用户手册 5 基本使用功能
142
5.11.2 全闭环控制输入接线

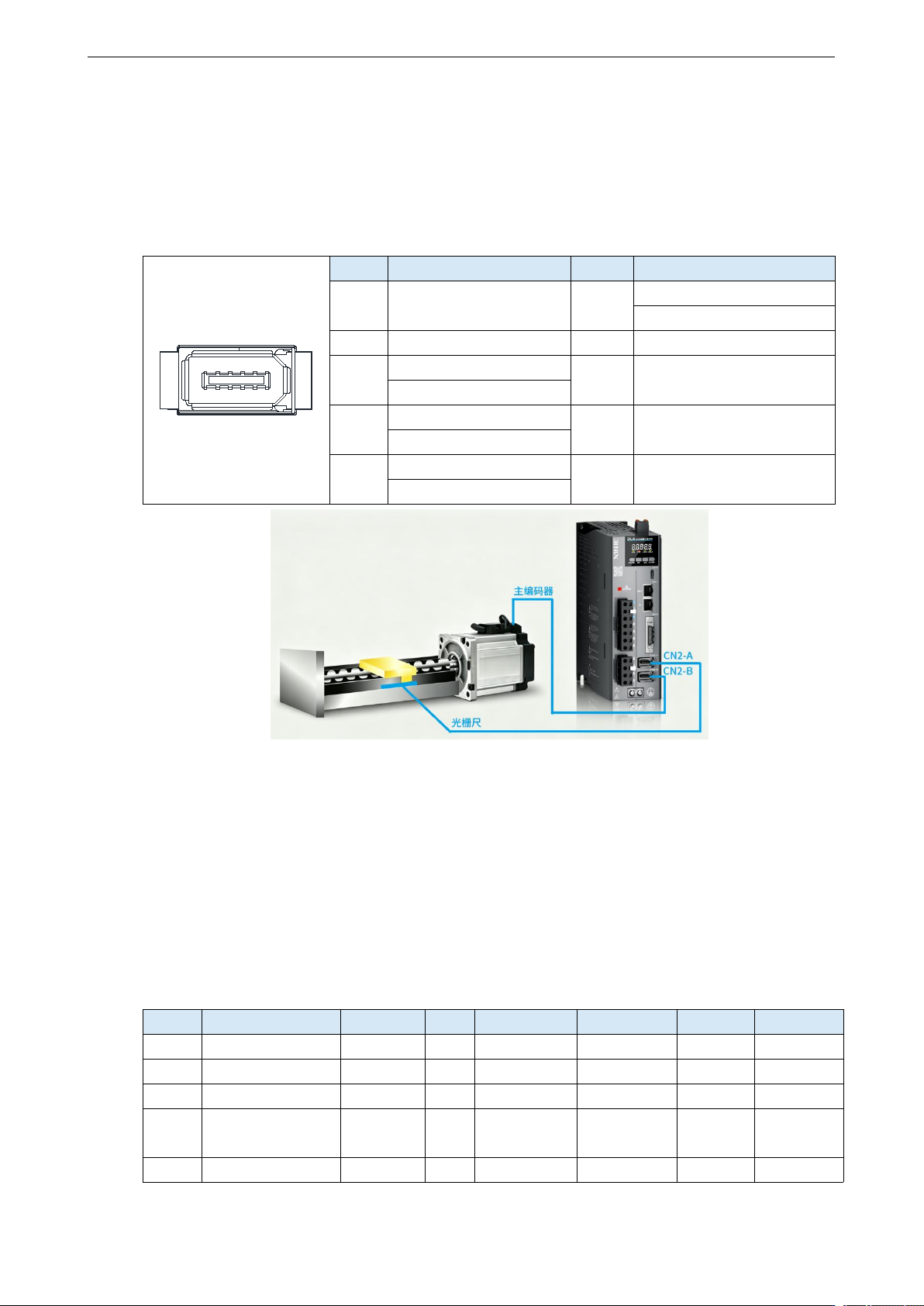

DL6 系列直驱伺服驱动器固件版本 4610 及之后支持全闭环输入的功能。外部编码器（光栅尺）位
置反馈信号通过 CN2-A 端口反馈给伺服驱动器。
CN2-A驱动器本体侧-编码器插座端子排列如下所示：
1
2
3
4
5
6
7
8
9
10
序号
定义
序号
定义
1
供电+5V
6
增量式编码器B-
Biss-C编码器DATA-
2
GND
7
增量式编码器Z+
3
增量式编码器A+
8
增量式编码器Z-
Biss-C编码器CLK+
4
增量式编码器A-
9
电机温度+
Biss-C编码器CLK-
5
增量式编码器B+
10
电机温度-
Biss-C编码器DATA+
5.11.3 全闭环模式操作步骤
5.11.3.1 全闭环开启前调试
1、确认电机类型，修改适配参数。
全闭环功能仅适用于旋转电机，因 DL6 伺服驱动器出厂默认适配电机类型为直线电机，需修改电
机类型相关参数。
参数
含义
出厂设定
单位
设定范围
修改值
修改
生效时机
PA-00
电机类型选择
1
-
0~2
0
伺服 bb
重新上电
PE-41
载波频率选择
16666
Hz
3000~30000
部分功率
注
1
伺服 bb
重新上电
PE-43
控制环分频系数
1
-
0~4
0
伺服 bb
重新上电
P0-53
自动读取电机参
数报警屏蔽开关
0
-
0~1
1
伺服 bb
重新上电
P0-33
电机代码设定
0000
-
0~65535
电机决定
伺服 bb
重新上电
