第 1 部 基本篇 第 2 章 生产
2-1
第 2 章 生产
2-1 流程图
本章将对 No2～No5、No9～No12 加以说明。
No. 流程图 备注
1
实施日常检查，确认 ATC 周围等。
2
确认主气压（0.5MPa）。
3
返回原点前，确认装置内部没有放置异
物等。
4
节假日结束后以及在寒冷地区，必须预
热 10 分钟左右)。
5
6
在日常检查或安装基板，清扫吸嘴或
改变基准销位置，使机器的初始设定
状态改变时，请重新设定“机器设置”。
(参见“第 8 章 机器设置”)
7
参见“第 5 章数据库”
8
9
若发生贴片位置偏移、定心不良等，
贴片不正常时，可在“程序编辑”上
进行修正。但部分元件数据应在“生
产”画面进行修正。
10
11
12
13
定期实施
(参见“第 3 章 维护”)
接通电源
装置检查
返回原点
预热
设置基板
修改
机器设置
修改“机器设置”
制作元件数据库
在“数据库”上
制作元件数据
确认贴片
有问题时
生产
退出生产
关闭电源
无异常
必要时
必要时
不必时
不必时
修正
制作、编辑生产程序
日常检查
第 1 部 基本篇 第 2 章 生产
2-2
2-2 概要
使用已制作的生产程序，检查贴片、进行生产。
制作完新程序后，在实际生产前需要进行试生产，确认贴片坐标·吸取坐标等，并对新建的程序
进行最后检查。
2-2-1 生产模式
生产中有以下 3 种生产模式。
No. 生产模式 内容
１
基板生产
指定生产数量，实际生产基板的模式。
２
试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
※1
３
空打
不使用元件而确认吸取贴片动作的模式。
可进行吸取位置跟踪和贴片位置跟踪。
※1
※1：参见第 4 章“4-5-4-4 确认”的贴片位置跟踪与吸取位置跟踪。
基板的生产、试打、空打中，可分别设定生产条件、试打条件及空打条件。
第 1 部 基本篇 第 2 章 生产
2-3
2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定
試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打
試打
基板生産
Ｎ
Ｙ
実行モード指定
実行モード指定

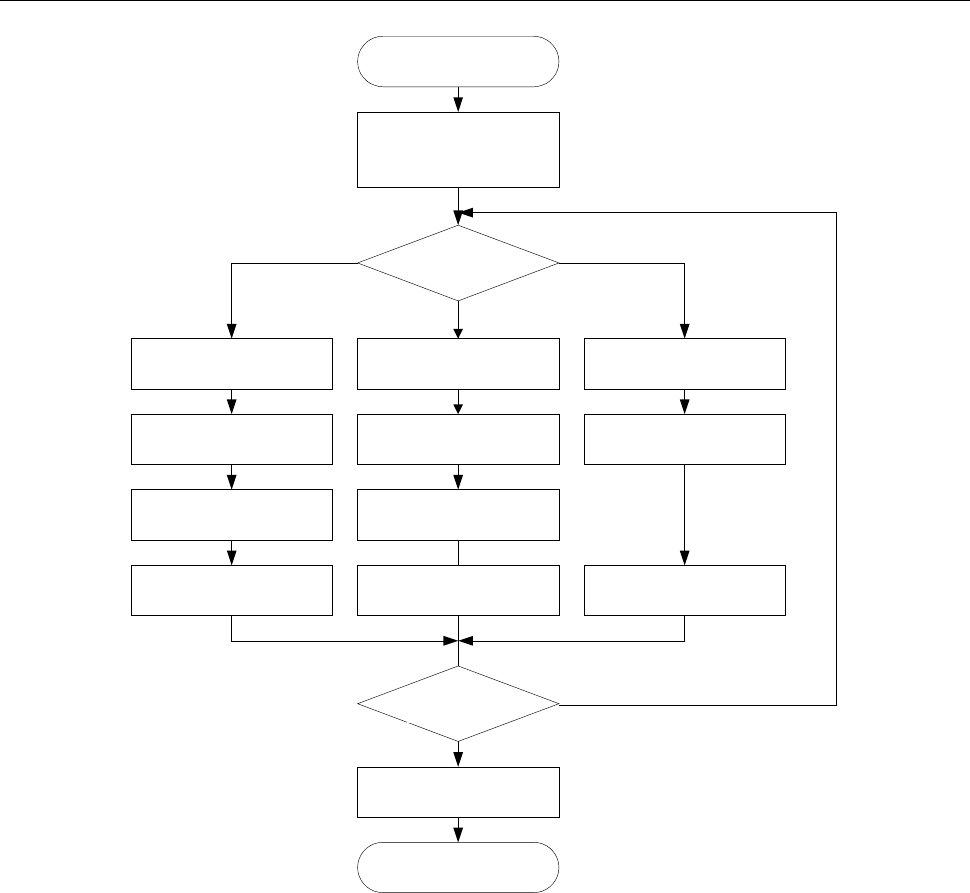

图 2-2-2-1 生产概略流程
START
选择生产条件
并起动
设置试打条件 设置生产条件 设置空打条件
指定运行模式 指定运行模式
试打
空打
设置元件数 设置元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板
