第 1 部 基本篇 第 4 章 制作生产程序
4-199
④ 正在进行共面检查的画面
在共面检查中，显示如下画面。显示进行检查的元件内容/吸取位置，依次显示进行中的处
理内容。
图 4-5-4-3-5-2 正在进行共面单独检查
⑤ 共面检查结果
检查后，显示检查结果。可进行测量时显示“OK”，不能进行时显示“NG”，并在注释栏中
显示错误原因。
图 4-5-4-3-5-3 检查结果
⑥ 检查按钮
进行共面检查。
⑦ 返回按钮
结束共面检查，返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-200
4-5-4-3-6 检查速度
本项功能为：通过模拟动作对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生产程序
的速度是否适宜。

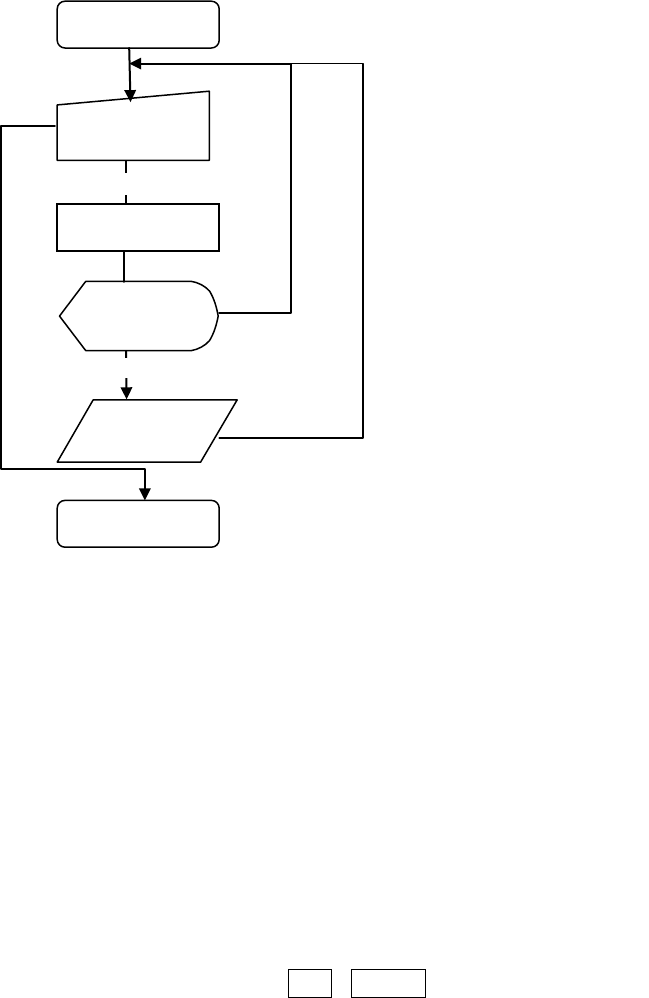

检查速度功能流程概要，请见下图。
图 4-5-4-3-6-1 检查确认速度流程图
(1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮：开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并返回
检查元件数据速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[检查元件数据速
度]画面。
• 在[以元件数据速度确认]画面上，可以用 HOD 的 NEXT，PREVIOS 或 [F5] 键，[F6]
键向
替代元件移动。
开始检查速度
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
第 1 部 基本篇 第 4 章 制作生产程序
4-201
设置检查速度的条件

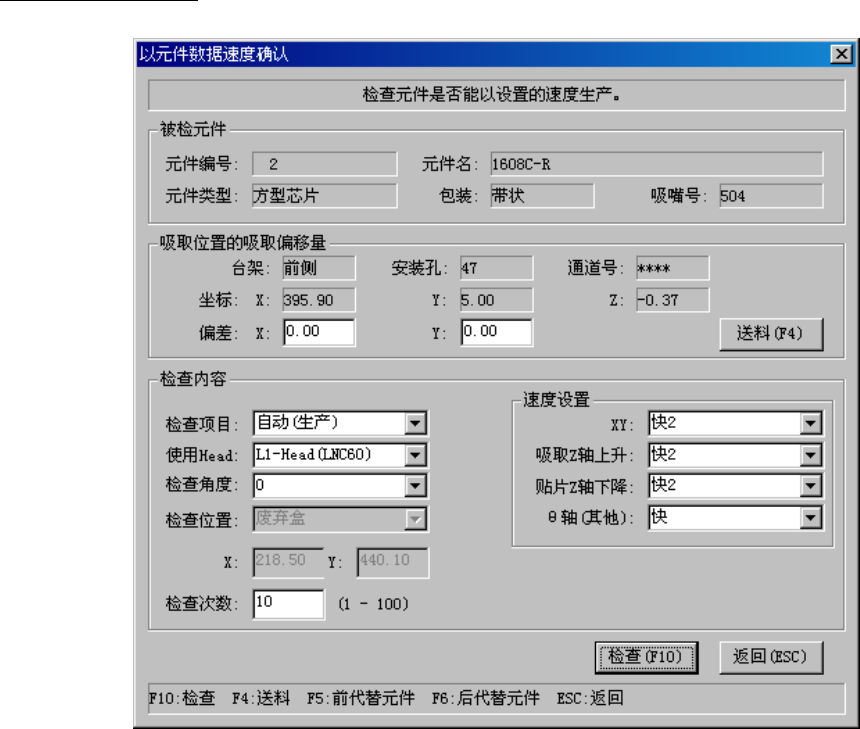

从菜单上选择「确认速度」后，显示如下的设置[以元件数据速度确认]对话框。
图 4-5-4-3-6-2 检查元件数据速度对话框
