第 1 部 基本篇 第 4 章 制作生产程序 4- 95 2) 基本样式 (QFN) 设置 QFN 的基 本样式。 请右击 或按“ F2 ”键，从显示的 列表中选择。 选择“浏览”时 ，可从下图中选 择。 表 4-3-7-3-9-2 基本 样式 (QFN) 弹出式菜单 / 下拉式列表 基本样式 标准 请选择与元件垫 片 Land 形状一致 的图 ( 或接近的 图 ) 。 4 角的垫片 Land 部分作为 “元件引脚图案” 不进行识别。 …
第 1 部 基本篇 第 4 章 制作生产程序
4-94

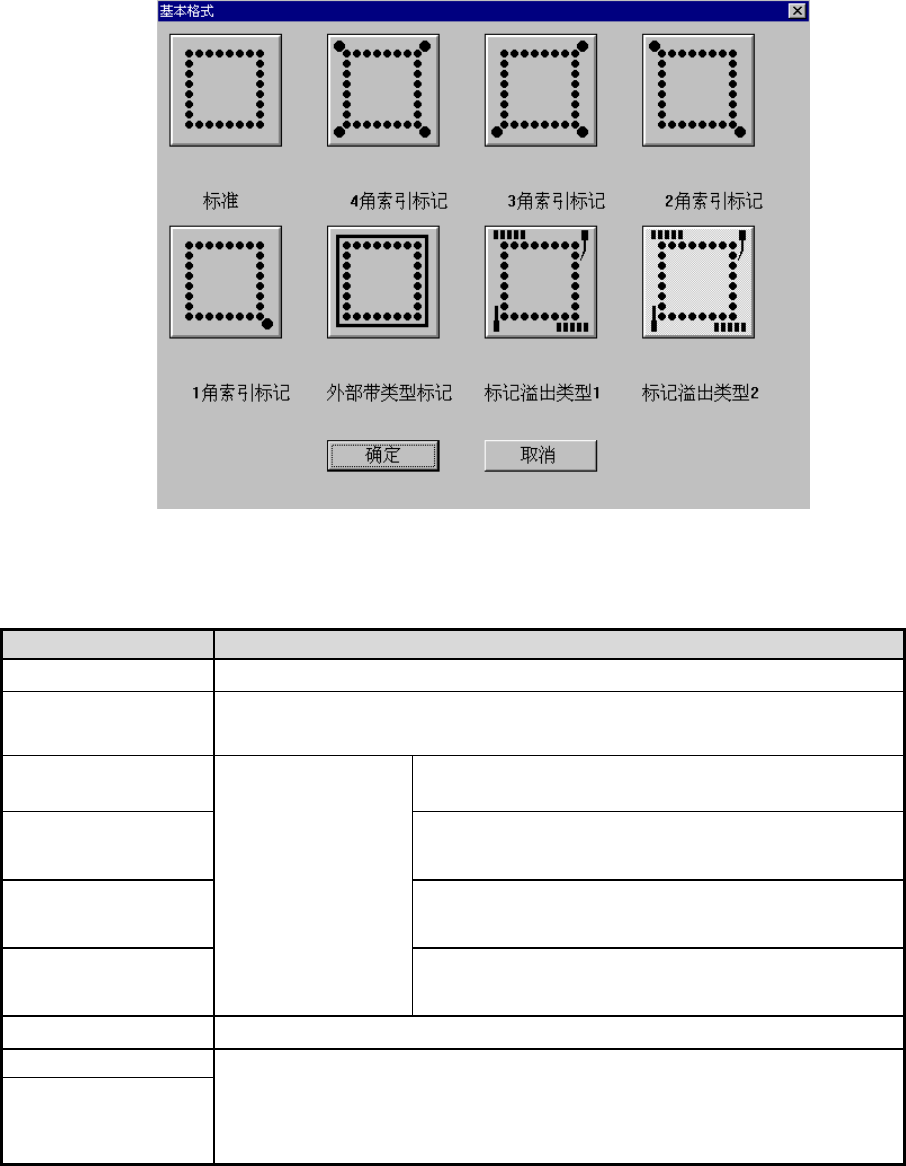

选择“浏览”时显示如下画面。请选择相应的基本样式，并按下“确定”。
图 4-3-7-3-9-2
表 4-3-7-3-9-1 基本样式 一览表
基本样式选择项目一览
内容
浏览
显示从标准~标记散布的样品图，可从对话框中选择。
标准
包装外围只有球。
原有的 BGA 小间距、小球板。格子上有索引球也可。
4 角索引标记
包装外围只有球与
索引球，索引球在格
子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。(左上方没有索引球的
状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。(左上方与右下方没
有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。(右下方没有索引球
的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型 1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类
型 1。但是有与识别球(定中心)相同直径的细长基本样式时，请选择标记
溢出类型 2。
标记溢出类型 2
第 1 部 基本篇 第 4 章 制作生产程序
4-95
2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
表 4-3-7-3-9-2 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准 请选择与元件垫片 Land 形状一致的图(或接近的
图)。4 角的垫片 Land
部分作为“元件引脚图案”
不进行识别。
“标准”型 4 角没有垫片 Land。
选择“其他型号”时,可根据符合 4 角垫片 Land
形状控制元件识别。
方形四角
倾斜形四角 1
倾斜形四角 2
图 4.3.7.3.9.3
第 1 部 基本篇 第 4 章 制作生产程序
4-96
4-3-7-3-10 球面图案(仅限于 BGA、FBGA)
设置BGA、FBGA元件识别图案。
仅在“识别方式”为“全球面”或“全垫片”时才能设置球面图案。
请右击或按“F2”键，从显示的列表中选择。
球面图案选择项目一览 球面图案
浏览
从可登录的球面图案列表中选择。也可查看预览
画面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准 BGA
可选择满足“4-3-7-1-2
设置范围”条件的元件。
周边 BGA
交叉的标准 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的标准 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
标准 BGA
交叉的周边 BGA（更多）
交叉的标准 BGA(更少)
交叉的周边 BGA(更少)
交叉的标准 BGA(更多)
周边 BGA
