第 2 部 功能详细篇 第 12 章 选项组件
12-1
第 12 章 选项组件的使用
12-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的《使用说明书》。
本章将介绍在主机安装送料器的方法。

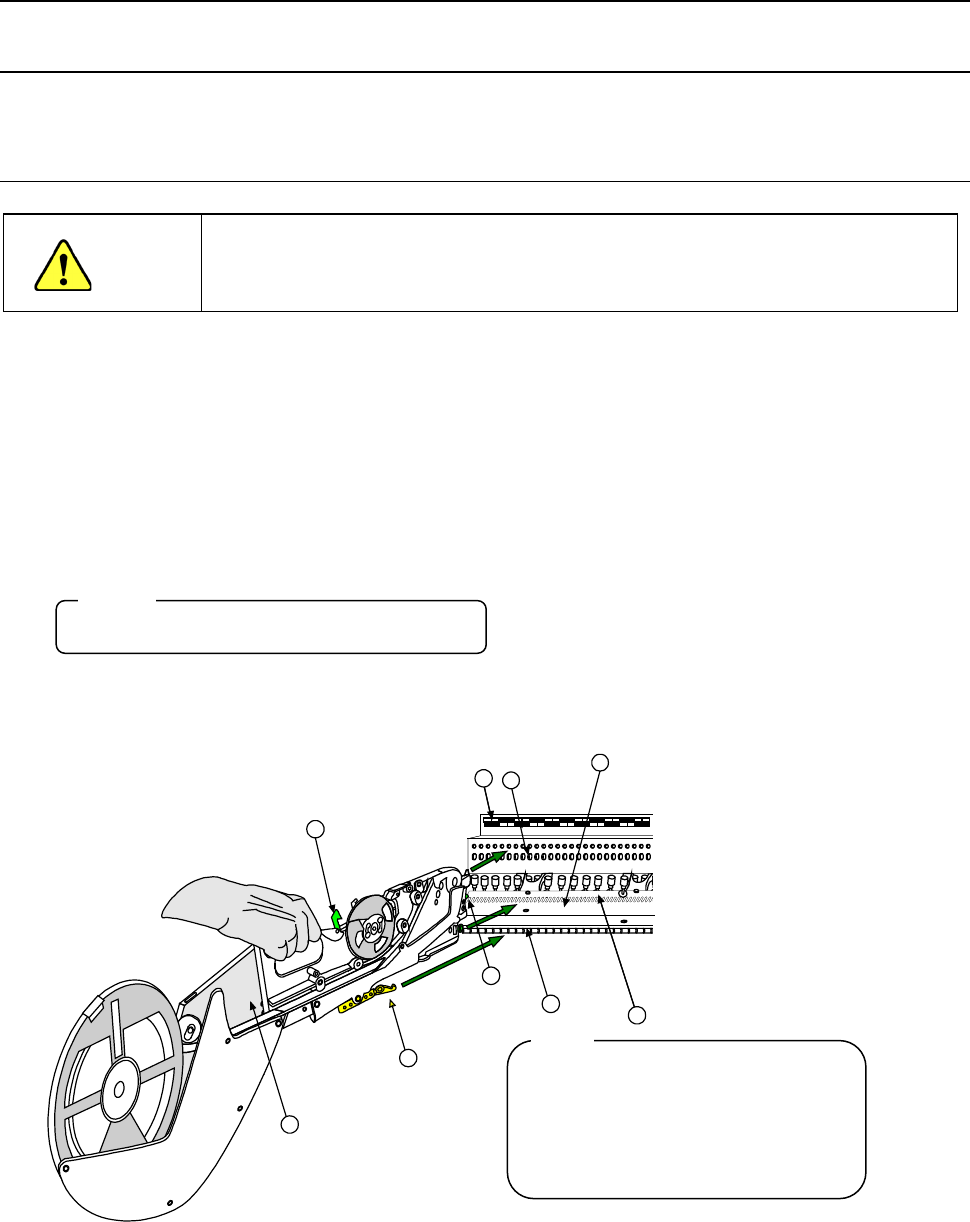

12-1-1 带式送料器的更换（8mm～72mm）
在 XY 轴或 Head 正在动作时更换送料器，带式送料器可能会接触到动作中的元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式送料器。
请务必打开安全护罩后再更换。
(1)
安装步骤
1) 将“带式送料器①”的底面放置在“送料台②”上。
2) 滑动“带式送料器①”，以“安装板B⑦”作为导板，对准“带式送料器底面的导板销”，将
“带式送料器前面的定位销⑥”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，将送料
器的前面顶在“安装板”上，然后放开“解锁杆”，用锁紧支架夹紧锁紧轴，并固定带式送料
器。
◆ 此时，带式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式送料
器的安装位置。
请确认带式送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动“解锁杆⑩”，一边径直向后拉“带式送料器①”，将其卸下。
10
8
2
9
6
3
4
7
1
图 12-1-1-1
注意:
如果纸带的残留部分(元件供给后从
带式送料器排出的带子)向上翘，挂
在带式送料器的支承部时，有可能造
成带式送料器送给不良。因此请确认
残带的排出情况。
注:
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-2

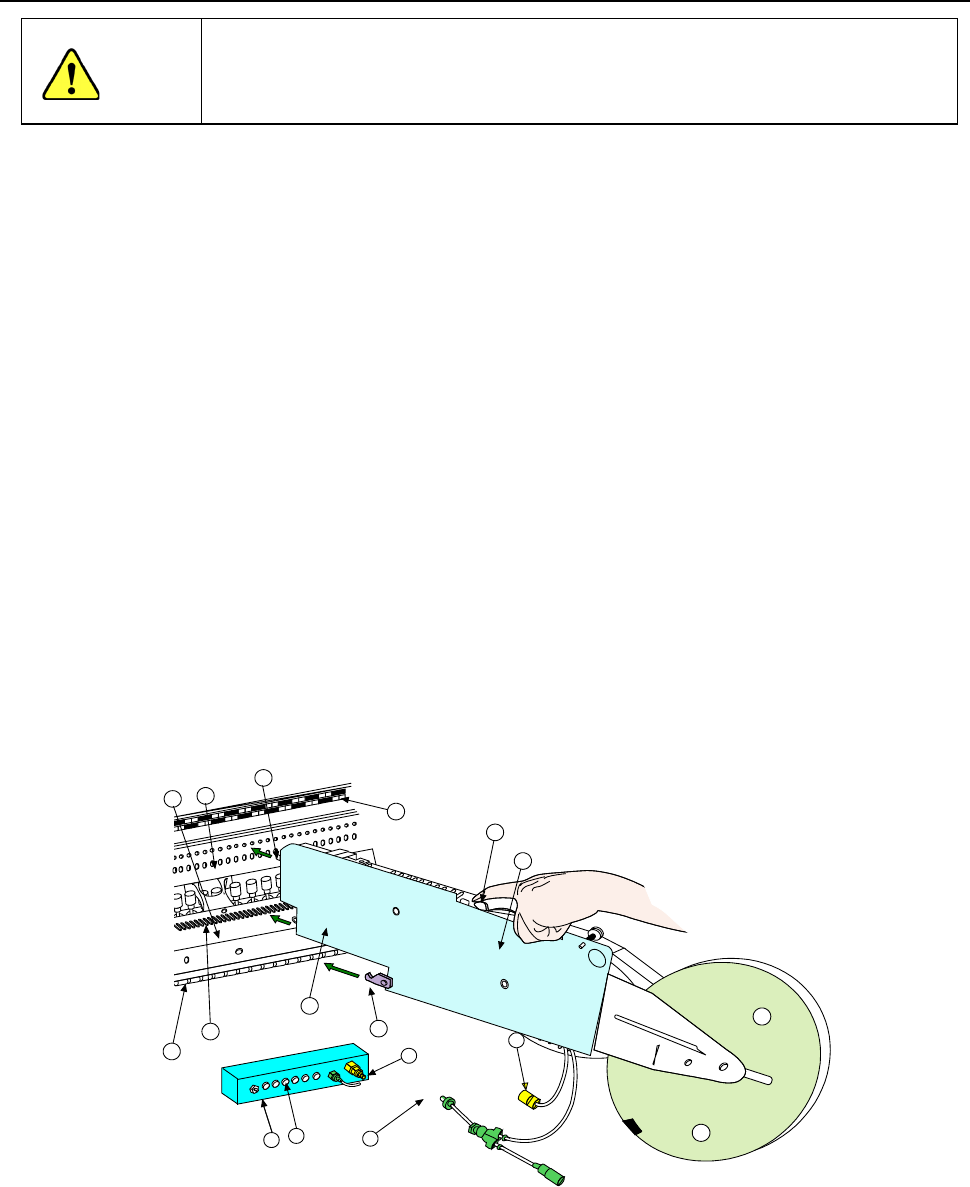

12-1-2 带式送料器的更换（32mm 纸粘着）
如在 XY 轴或贴片头正在动作时进行更换，带式送料器可能会接触到动作元件，危
及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换带式送料器。
请务必打开安全护罩后再更换带式送料器。
(1) 安装步骤
1) 将“带式送料器①”的底面放置在“送料台②”上。
2) 滑动“带式送料器①”，以“安装板B⑦”作为导板，对准“带式送料器底面的导板销”，将
“带式送料器前面的定位销”插入“安装板③”的定位孔。此时，为了将“锁定支架⑨对准“锁
定轴⑧”的V型槽，轻轻地拉动“解锁杆⑩”，将送料器的前面顶在“固定板”上，然后放开“解
锁杆”，用“锁定支架”夹紧锁紧轴，并固定带式送料器。
◆ 此时，带式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式送
料器的安装位置。
3) 将电源线的“插头⑪”对准并插入“插座⑫”的“电源供给部⑬”(白点在右)，直至发出咔
嚓声。
4) 将“气动耦合器⑮”插入“凹连管节⑭”，直至发出咔嚓声。
5) 请将安装了32mm纸粘着带式送料器一侧的送料器悬浮传感器切换为“不使用”。
(用“机器设置”的“使用单元”，将“送料器悬浮传感器(前外侧)或(后外侧)”设定为不使
用。)
(2) 拆卸步骤
1) 将“凹连管节⑭”的滑动部向前推，卸下“气动耦合器⑮”。
2) 向靠近自己的方向拉动电源线的“插头⑪”的滑动部，拔下插头。
3) 一边拉动“解锁杆⑩”，一边径直向后拉“带式送料①”，将其卸下。
5
11
14
13
15
12
6
7
8
9
2
1
3
10
4
图 12-1-2-1
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-3

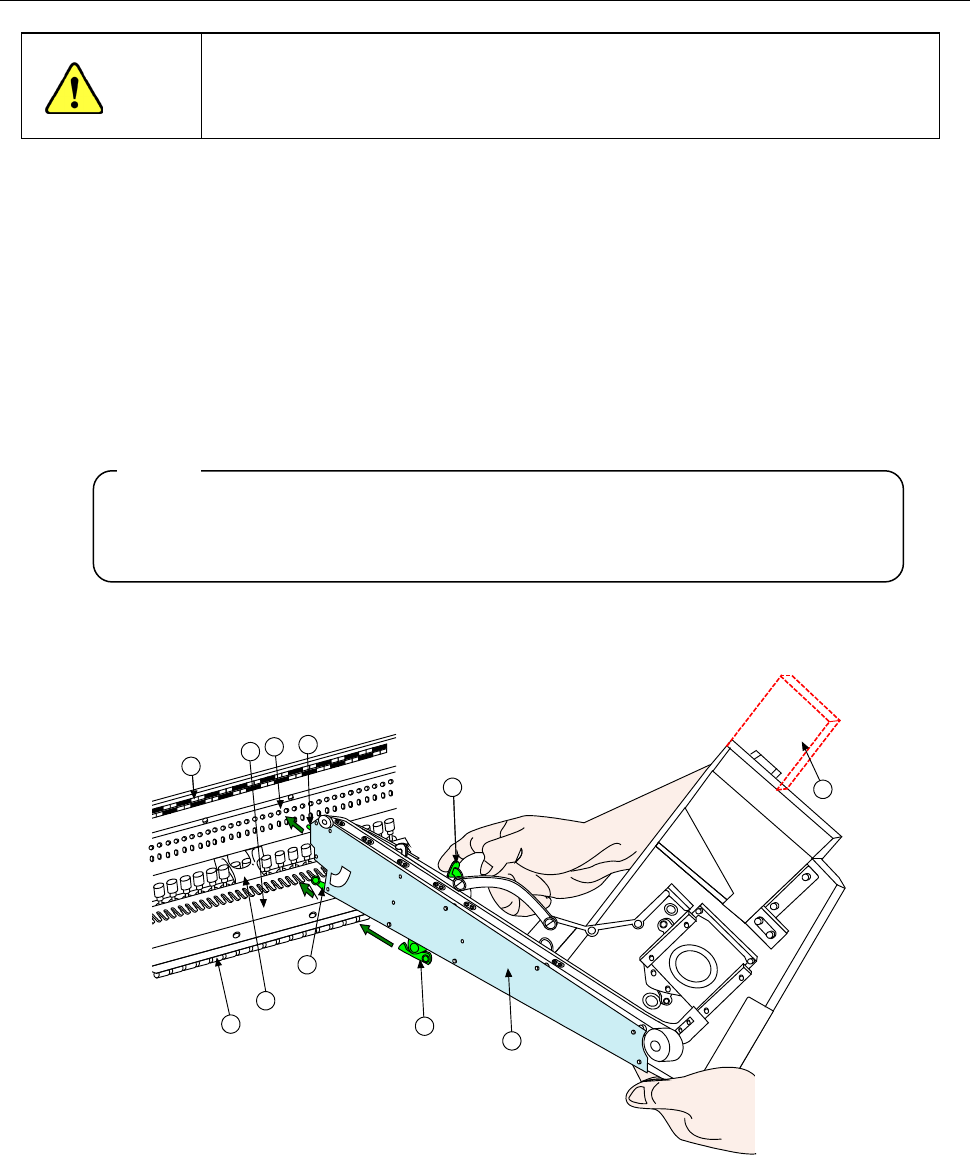

12-1-3 散件送料器的更换
如在 XY 轴或贴片头正在动作时进行更换，散件送料器可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换散件送料器。
请务必打开安全护罩后再进行更换。
(1) 安装步骤
1) 将“散件送料器①”的底面放置在“送料台②”上。
2) 滑动“散件送料器①”，以“安装板B⑦”作为导板，对准“带式送料器”底面的“导板销”，
将“散件送料器前面的定位销”插入“安装板③”的定位孔。此时，为了将“锁定支架⑨”对
准“锁定轴⑧”的V型槽，在用“解锁杆⑩”解除肘节夹紧的状态下，将散件送料器的前面顶
在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，固定散件送料器。
◆ 此时，散件送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示散件送
料器的安装位置。
1) 请确认散件送料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了“EIAJ 外壳⑪”的状态下在后侧的台上进行安装。
(2) 拆卸步骤
用“解锁杆⑩”解除肘节夹紧，向后拉“送料器①”，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
图 12-1-3-1
注意:
注意
