第 1 部 基本编 第 2 章 生产
2-88
5) SOT 方向连续检查
从菜单栏中选择“工具”/“检查”/“SOT方向连续检查”，显示如下画面。单击“连续检查”
后开始检查。
单击“连续检查”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在单击“连续检查”前，请务必确认无人在进行装置内部的作业。
在单击“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在单击“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
图 2-10-6-2-4 进行 SOT 方向连续检查
(1) 贴片对象元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
① 全部元件
检查所有的元件数据。
② 指定范围
要针对特定元件编号的对象元件进行检查时,请加以勾选。选中后,可指定以下内容。
● 开始元件号
指定开始检查的元件数据编号。
● 结束元件号
指定结束检查的元件数据编号。
● 只仅贴片元件
仅当限定为实际贴片的贴片数据时选中。
注意
第 1 部 基本编 第 2 章 生产
2-89

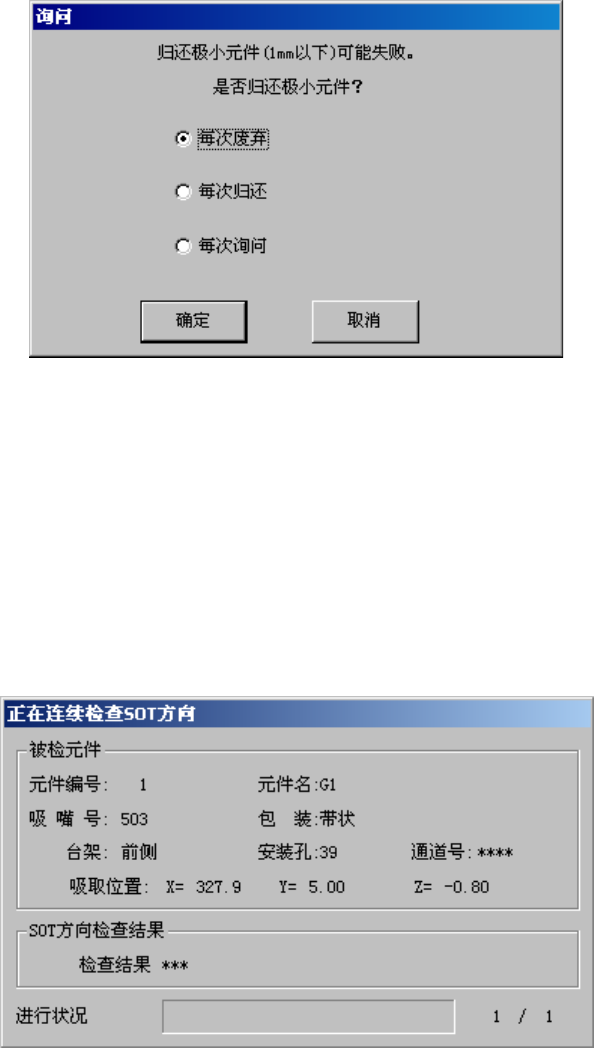

单击“连续检查”按钮后，会询问对极小元件的废弃方法。
图 2-10-6-2-5 询问归还元件
① 每次废弃
元件根据“元件废弃”的设定废弃。
② 每次归还
将元件归还原来的供应装置。
③ 每次询问
每一次检查结束时显示询问画面。
连续检查时将显示被检元件的内容，显示依次检查的进展情况和检查结果。
图 2-10-6-2-6 SOT 方向连续检查中
· SOT 检查结果
检查后，检查结果显示 “OK”或“NG”。
第 1 部 基本编 第 2 章 生产
2-90

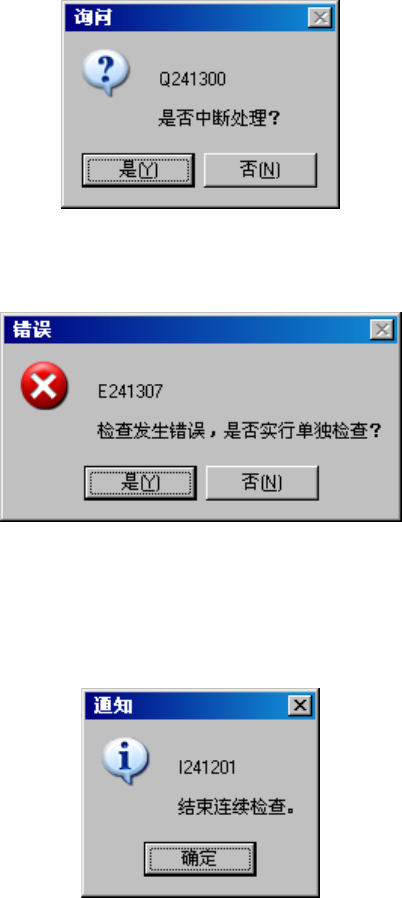

要强行中断处理时，请按<停止>开关。按钮后显示如下信息。单击“是”，即可中断检查。
图 2-10-6-2-7 询问结束检查
检查结果为“‘OK’以外的错误时”,会显示如下信息。单击“是”后，可进入单独检查模式。
图 2-10-6-2-8 连续检查错误
指定的全部元件的检查结束后，将显示如下画面。
请单击「确定」。
图 2-10-6-2-9 检查结束
