第 1 部 基本篇 第 4 章 制作生产程序 4- 28 范围检查 进行数据切换 ( 选择贴片数据 等 ) 时，对输入的 BOC 标记与坏板标记坐 标是否在基板内 ( 或电路内 ) 、以 及电路是否在基 板内进行范围 检查。 出错时，显示如 下的警告信息。 ●确定 => 继续进行数据切换 ●取消 => 停止数据切换 ※ 当显示上述警告 信息时，请纠正 基板数据的各 输入值。 ( 特别是定位 孔位 置、 基板设计偏移、 首电路…
第 1 部 基本篇 第 4 章 制作生产程序
4-27
例) 非矩阵电路板的数据输入示例
以下所示为基板位置基准（原点）与电路原点设为同一坐标时“电路配置”例。
以左下方的电路为基准电路，将电路左下方的角定为基板位置基准 (=电路原点)时(电路间间距
以外的各距离与“例1矩阵电路板”相同)。
图 4-3-3-2-3-4
非矩阵电路板的基板数据画
图 4-3-3-2-3-5 电路配置画面
各项目的值如下图所示。
“电路配置”变为右侧图的值。
“电路配置”的 X，Y 值，请输入从基板坐标
原点到各电路原点的距离。
选择后显示“电路配置”画面。
非矩阵电路板最多可
制作的电路数为 200。
30
电路原点
基准电路
基板位置基准
③
①
②
50
25
50
20
第 1 部 基本篇 第 4 章 制作生产程序
4-28
范围检查
进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是否在基板内
(或电路内)、以及电路是否在基板内进行范围检查。

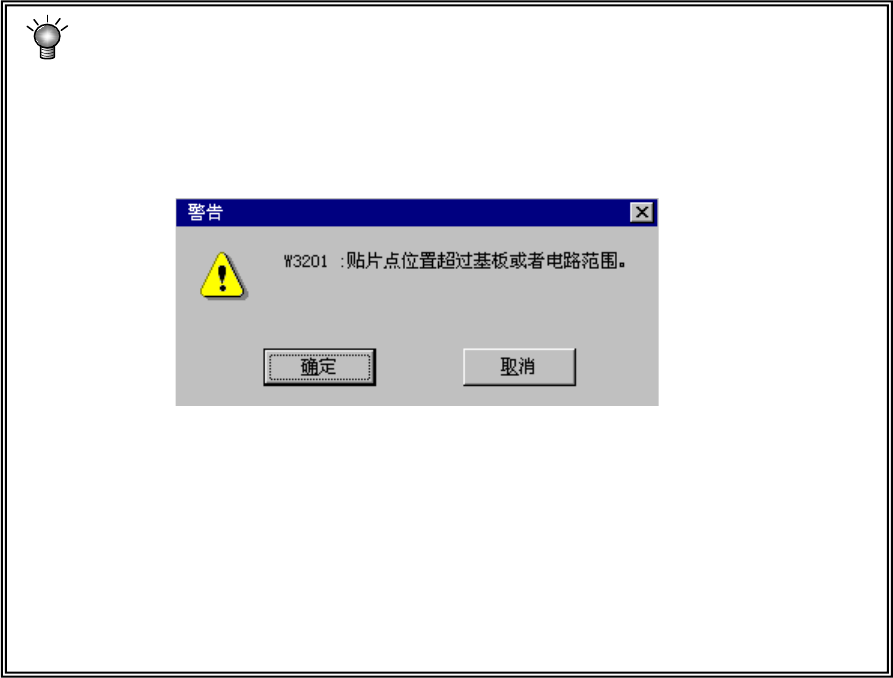

出错时，显示如下的警告信息。
●确定=>继续进行数据切换
●取消=>停止数据切换
※ 当显示上述警告信息时，请纠正基板数据的各输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)
图 4-3-3-2-7
第 1 部 基本篇 第 4 章 制作生产程序
4-29
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入有关“基准电路”的信息。
贴片点数
最多为 3，000 点，分割基板时最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示

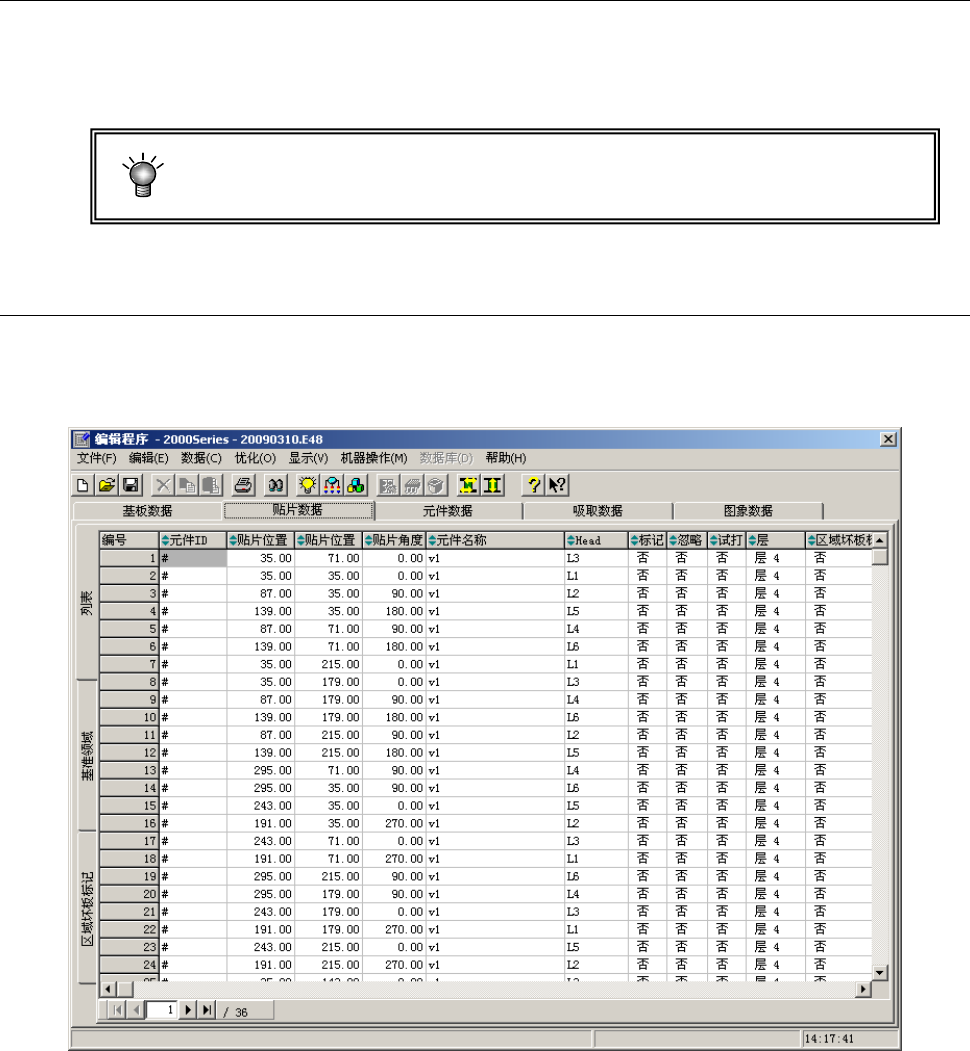

制作基板数据后，单击画面上方的“贴片数据”标签，可显示贴片数据制作画面(下图为制作完
成例)。
图 4-3-4-1 贴片数据画面
