第 2 部 基本编 第 8 章 机器设置
8-14

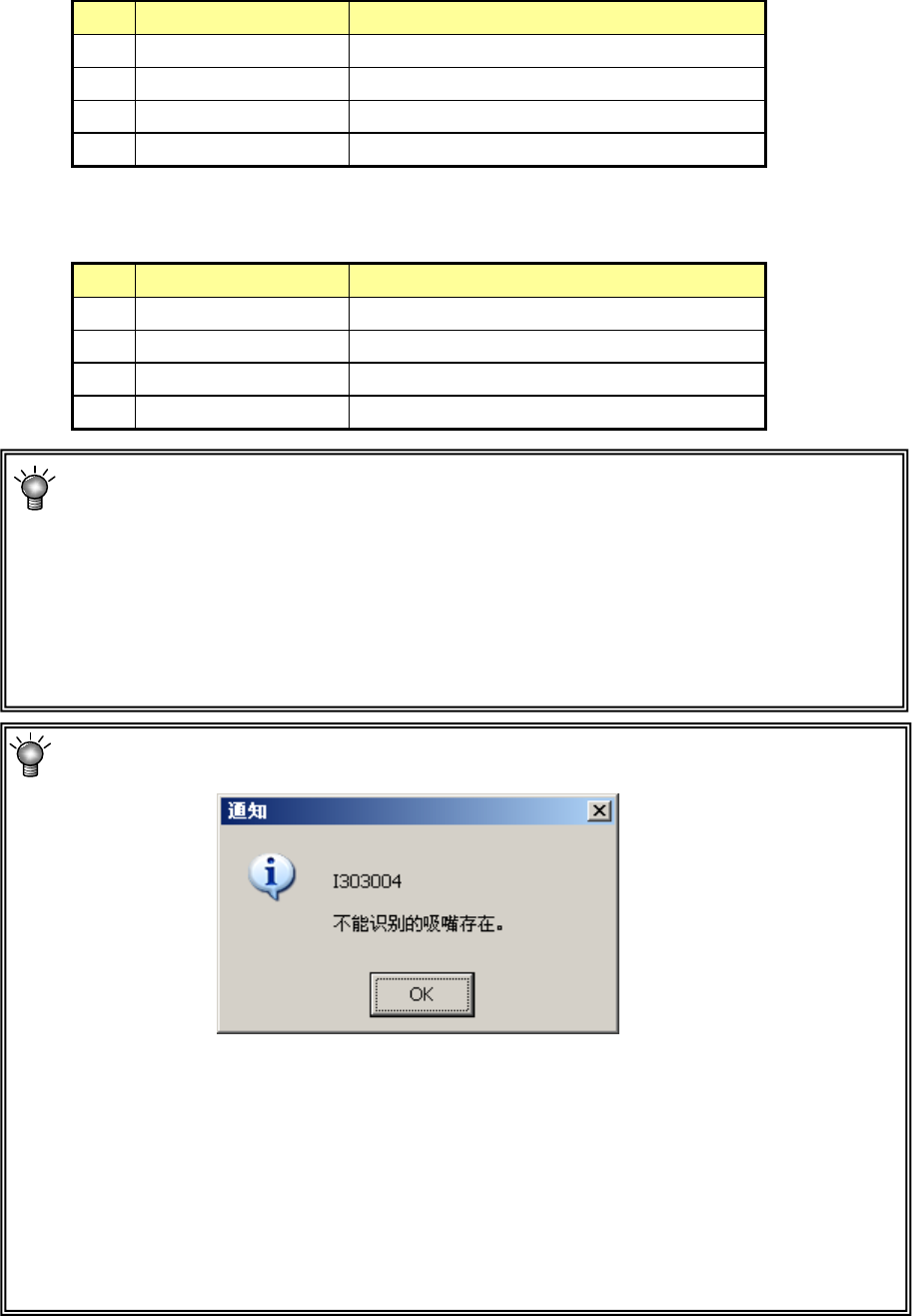

7)剪切面识别
对是否使用 VCS 进行吸嘴Ｄ剪切面的图像识别进行设置。（仅 KE-2080）
No. 设置项目 设置内容
1 OK 剪切面识别 可
2 NG 剪切面识别 不可
3 *** 未进行Ｄ剪切面识别
4 － 不是Ｄ剪切面识别对象的吸嘴
8) 前端识别
对使用 VCS 识别吸嘴前端的识别可否状态进行设置。（仅 KE-2080）
No. 设置项目 设置内容
1 OK 前端识别 可
2 NG 前端识别 不可
3 *** 未进行前端识别
4 － 不是前端识别对象的吸嘴
剪切面识别、前端识别失败时，会显示如下不能识别通知，识别结果为“NG”。
图 8-5-1-6 不能识别的通知
①剪切面识别、前端识别失败的吸嘴，也可进行正常生产。
②剪切面识别、前端识别失败的吸嘴，不能在生产中进行 IC 贴片头的角度校正，所以需要
进行角度校正时，要擦干净对象部分的脏污，重新进行分配。
③执行「②」识别仍失败时，请更换吸嘴，再进行一次分配。
④反复分配、进行识别时，有的吸嘴识别结果不稳定。这种吸嘴在生产中有时不能进行角
度校正，遇此情况请执行②或③。
剪切面识别、前端识别，在吸嘴有伤痕、裂痕、脏污等情况下，有可能识别失败。
此外，吸嘴形状等也有影响，下列几种吸嘴，识别可能失败。
＜剪切面识别＞
・吸嘴上 带着固定螺丝的。
＜前端识别＞
・吸嘴及其周
边为
・宽度极薄的Ｔ型吸嘴。
第 2 部 基本编 第 8 章 机器设置
8-15
8-5-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过这里的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清扫。
选择无吸嘴时真空值后，显示下图所示的无吸嘴时真空值设置画面。

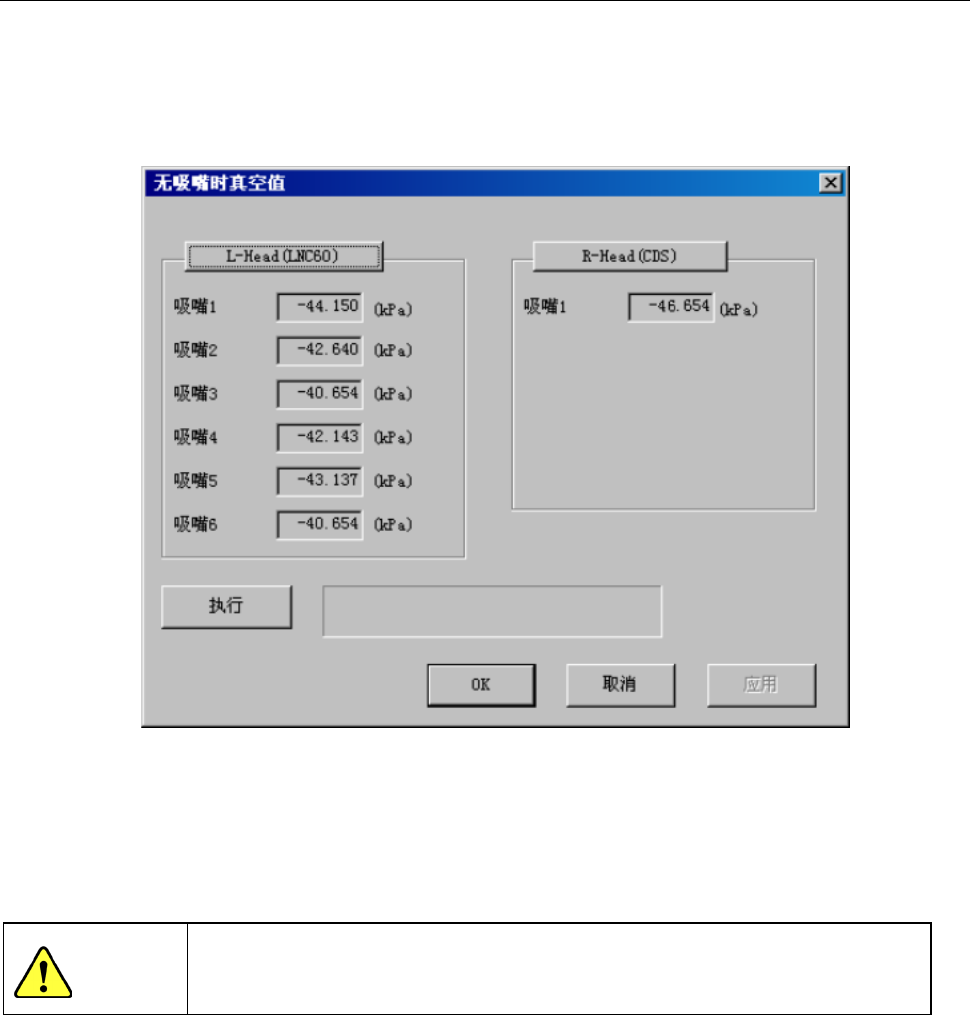

图 8-5-2-1 无吸嘴时真空值设置(显示例.KE-2080)
选择对象贴片头，点击“执行”后，自动获得真空值。
退出设置后，请按“OK”确定。
点击“执行”后轴开始移动，进行吸嘴的装卸。在单击“执行”前，请务必确
认没有人在进行设备内部的作业。另外，为了避免人身伤害，在设备运行时，
切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第 2 部 基本编 第 8 章 机器设置
8-16
8-5-3 基准针位置
设置从机器原点到基准针和附属针中心的位置。
使用销基准时，在此设置的基准针位置将成为程序上的基准位置。另外，从基准针和附属针的角
度关系，可自动确定“基准针校正角”。
选择基准针的位置后，会显示如下基准针位置设置画面。

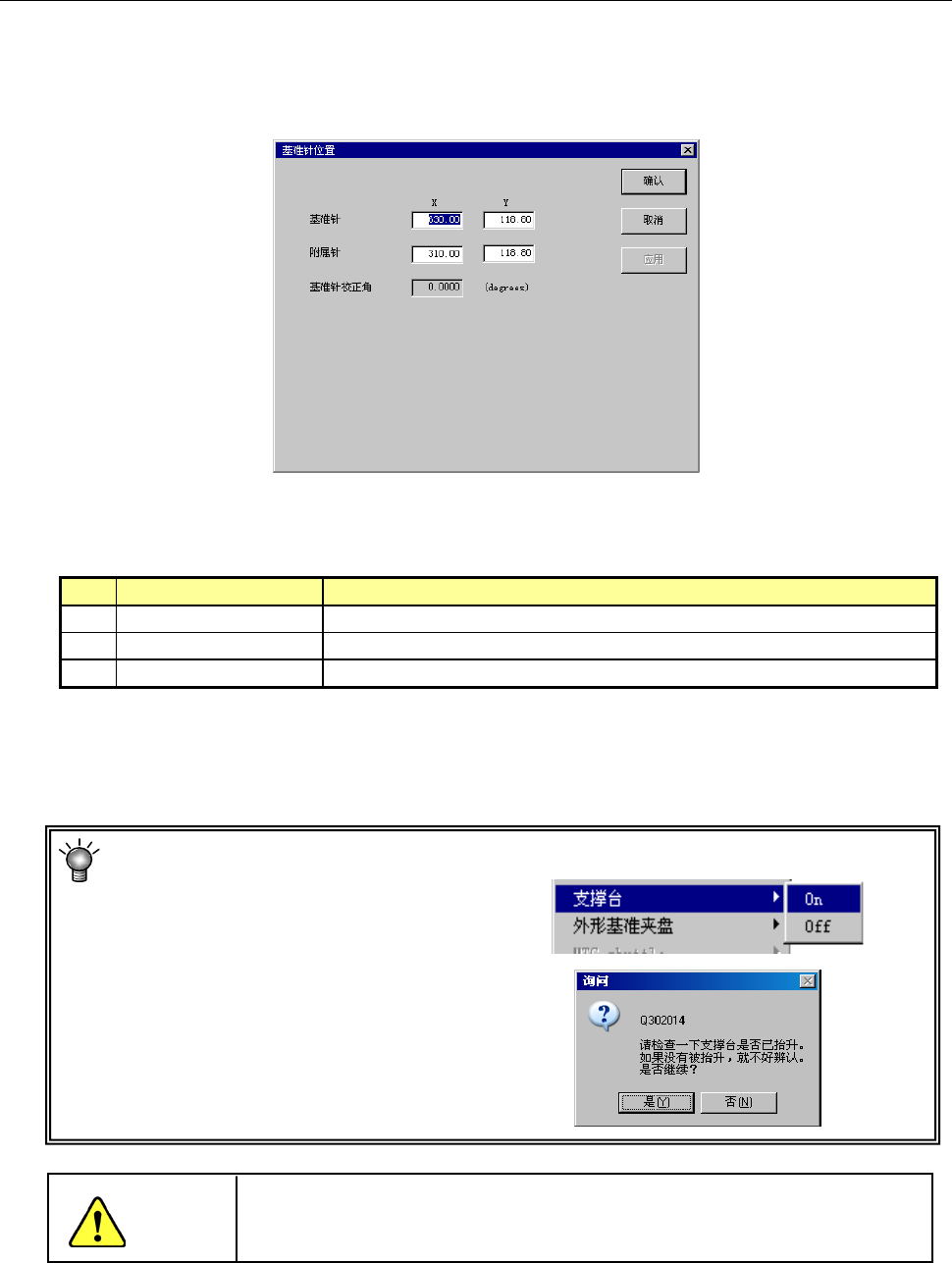

图 8-5-3-1 设置基准针的位置
1) 设置项目
No.
项目 设置内容
1
基准针(X、Y)
从机器原点到基准针的中心位置
2
附属针(X、Y) 从机器原点到附属针的中心位置
3
基准针校正角 从基准针与附属针的位置计算出的基板倾斜(限于自动获得)
2) 设置方法
使用HOD示教输入。此时，不论输入光标在X或Y上，都将同时读入数值并反映出来。但输入焦点
在基准针的XY上时，只反映基准针。输入焦点在附属针的XY上时，只反映附属针的坐标。
此外，也可直接从键盘来输入。
摄像机的焦点已对准基板上面时，不能进行焦点的变更。通过示教来输入时，请升高支撑
台，将销的高度对准基板上面。
<支撑台面升高方法>
点击鼠标右键，从显示列表中点击
“支撑台”/“ON”。
进行示教时，显示右侧的询问信息，单击“是”。
为了避免人身伤害，在 HOD 操作过程中切勿将手放入装置内部，也不
将脸和头贴近装置。
注意
