第 2 部 功能详细篇 第 10 章 设备运行信息
10-8
10-3-4 错误级别设置
可设置各吸嘴的错误级别。
从菜单栏中选择“工具”/“错误级别设置”/“各吸嘴”，则显示图10-3-4-1。

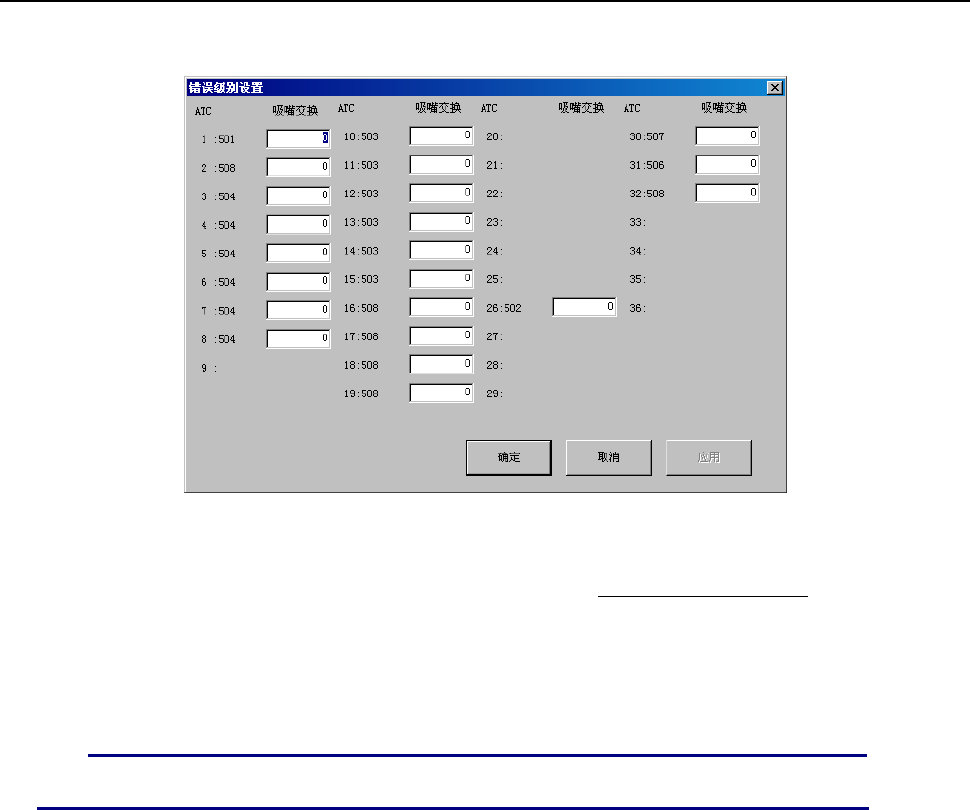

图 10-3-4-1 错误级别设置画面(显示例.KE-2080)
◆ 如果总吸取次数超过设置次数，则“图 10-3-1-1”中的相应吸嘴变为红色显示。
信号灯的亮灯状况不变。
ATC吸嘴分配(ATC编号)的画面显示因机型而异。
第 2 部 功能详细篇 第 10 章 设备运行信息
10-9
10-4 各贴片头的运行信息
10-4-1 各贴片头的运行信息
显示各贴片头的运行信息。
从菜单栏中选择“窗口(W)”/“各贴片头的运行信息”，则显示图10-4-1-1。
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 总贴片数 计算贴片成功的次数。
３ 交换吸嘴 计算吸嘴更换成功的次数。
４ 警告级别 显示警告级别。
５ 错误级别 显示错误级别。
６ 吸嘴交换失败 计算更换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ LA 识别 计算激光识别错误。
10 图像识别 计算图像识别错误。
11 芯片站立 计算芯片站立错误。
12 异类元件 计算异类元件错误。
13 验证/SOT 计算验证/SOT 错误。
14 共面 计算共面性错误。
15 姿势检查 计算姿势检查错误。
16 贴片前有无元件的检查 计算贴片前有无元件的检查错误。
图 10-4-1-1 各贴片头的运行信息
第 2 部 功能详细篇 第 10 章 设备运行信息
10-10
10-4-2 贴片头更换次数的设置
从菜单栏中选择“数据”/“次数设置”/“各贴片头”，则显示图10-4-2-1。
更换贴片头吸嘴时，将已更换的贴片头吸嘴的更换次数设置为“0”，则可进行初始化。
图 10-4-2-1 更换次数的设置
按下“确定”按钮，确定设置数据，并结束更换次数设置画面。
按下“取消”按钮，复原原数据，并结束更换次数设置画面。
按下“应用”按钮，确认已设置的数据。
