第 2 部 功能详细编 第 9 章 手动控制
9-5

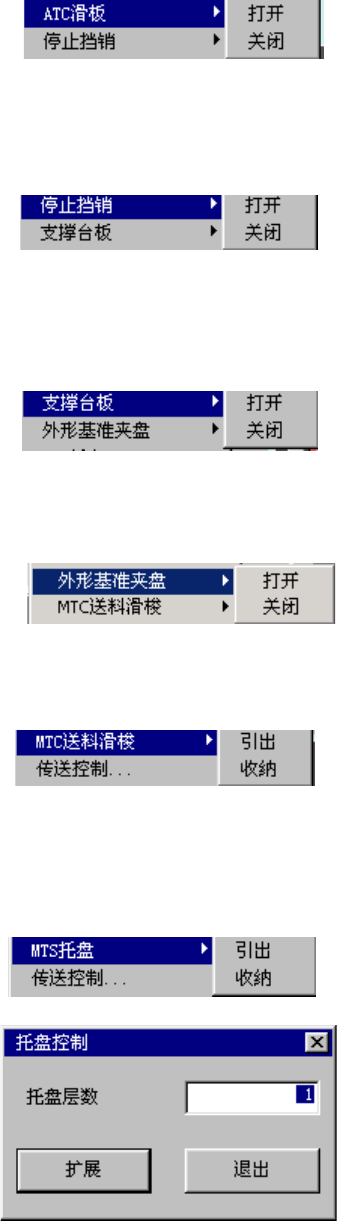

(1) ATC 滑板
控制 ATC 滑板的打开、关闭。
（2）停止挡销
控制停止挡销的打开、关闭。
（3）支撑台板
控制支撑台板的打开、关闭。
(4) 外形基准夹盘
控制外形基准夹盘的打开、关闭。
(5) MTC 送料滑梭
控制 MTC 送料滑梭的引出、收纳。
(6) MTS 盘
控制 MTS 托盘的引出、收纳动作。
要引出时，显示托盘控制对话框。请指定[托盘层数]，再按[引出]按钮。
第 2 部 功能详细编 第 9 章 手动控制
9-6
(7) 传送控制
控制基板的搬进、搬出动作。
请先在按钮上指定[基板搬进]、或[基板搬出]，再按[执行]按钮。

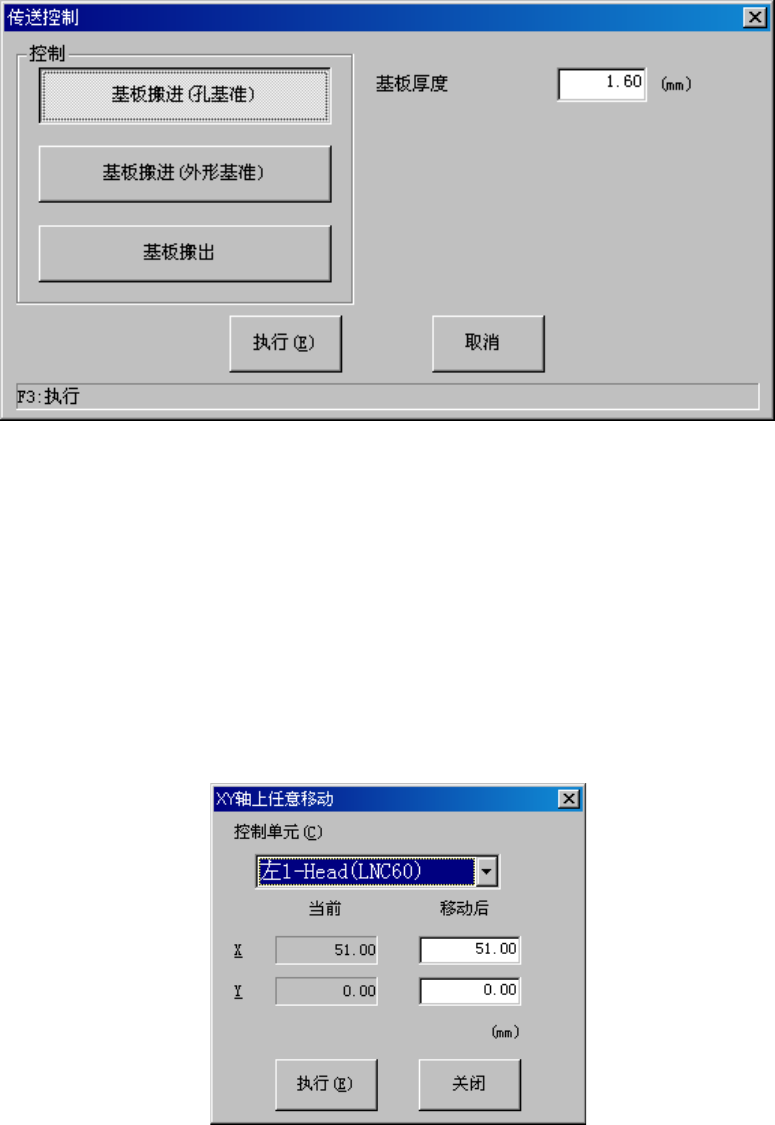

图 9-3-2 传送控制对话框
(8) XY 轴移动
将所选单元移动到选择的位置。
选择单元无法移动位置的菜单，不能选择。
有以被选择的控制单元为基准的向标准位置的移动，以及向任意坐标的移动。
标准位置有:原点位置、校准台第1标记位置、待机位置(默认、吸嘴拆下时、用户定义)、基准针
位置、从动针位置、MTC送料滑梭吸取位置、废弃元件位置(中型、小型、大型)、VCS位置、CVS
位置、送料器台架标记位置、真空校准位置。
从弹出菜单选择移动目标位置后，以控制单元为基准进行移动。
要移动到任意坐标时，则显示如下的 XY 任意坐标移动画面。
图 9-3-3 XY 任意坐标移动对话框
第 2 部 功能详细编 第 9 章 手动控制
9-7
通过组合框选择控制对象单元
点击▼标记，或按下“Alt”+“↓”键，显示如下的一览表。

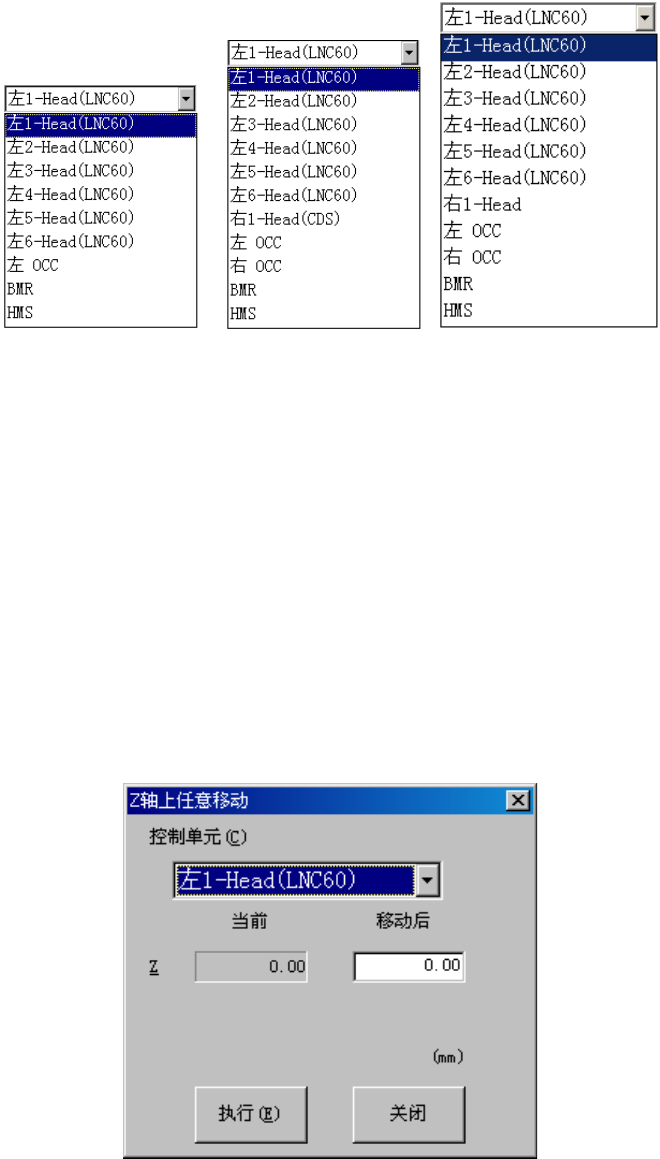

KE-2070/2070C KE-2080 KE-2080R
图 9-3-4 按机种显示的控制单元的说明
输入移动目标坐标，选择“执行(E)”按钮，或按“F3”键，则所选的控制单元将移动。
任意坐标中可输入的坐标范围，因选择单元而异。
(9) Z 轴移动
可将所选择的Head，移动到所选的位置。
可将所选择的Head向标准位置移动，也可向任意坐标移动。
标准位置有:激光高度、待机位置、XY轴移动高度、VCS高度、CVS高度。
从弹出菜单选择移动目标位置后，所选的 Head 将移动。
移动到任意坐标时，显示Z轴上任意坐标移动画面。
图 9-3-5 Z 任意坐标移动对话框
