第 1 部 基本编 第 3 章 维护
3-34

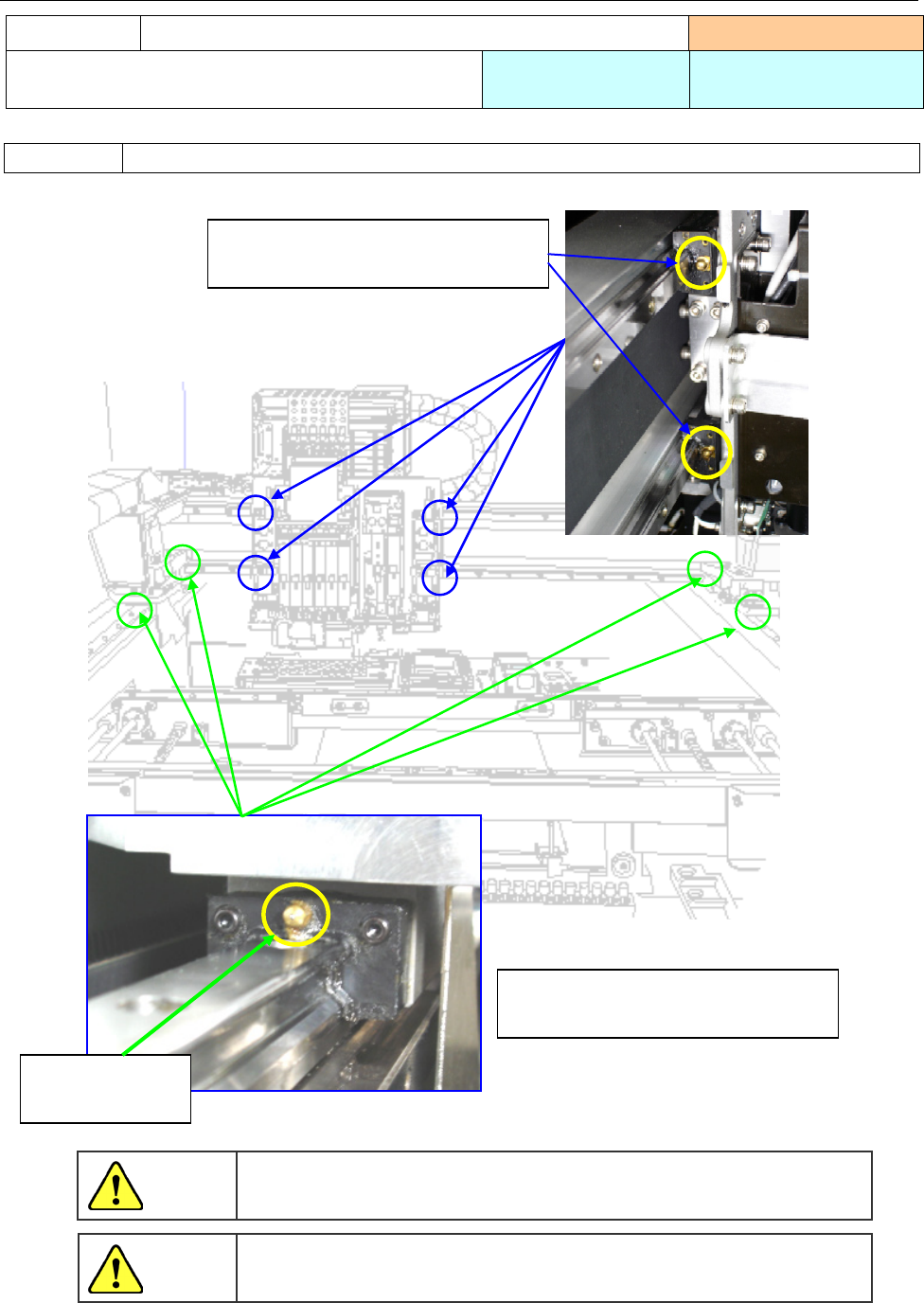

3-4 注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
3-4-1 XY 轴直动单元
实施频度 ：每年
使用工具 ：黄油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、
黄油）。
注意
为防止突然起动造成事故，请切断电源后进行。
危险
① Ｘ轴直动单元轨道 上下 2 根
② Ｘ軸直动单元 上下左右 4 处
③ Ｙ轴直动单元轨道 左右 2 根
④ Ｙ轴直动单元 前后左右 4 处
黄油注入处
（黄油注入孔）
第 1 部 基本编 第 3 章 维护
3-35

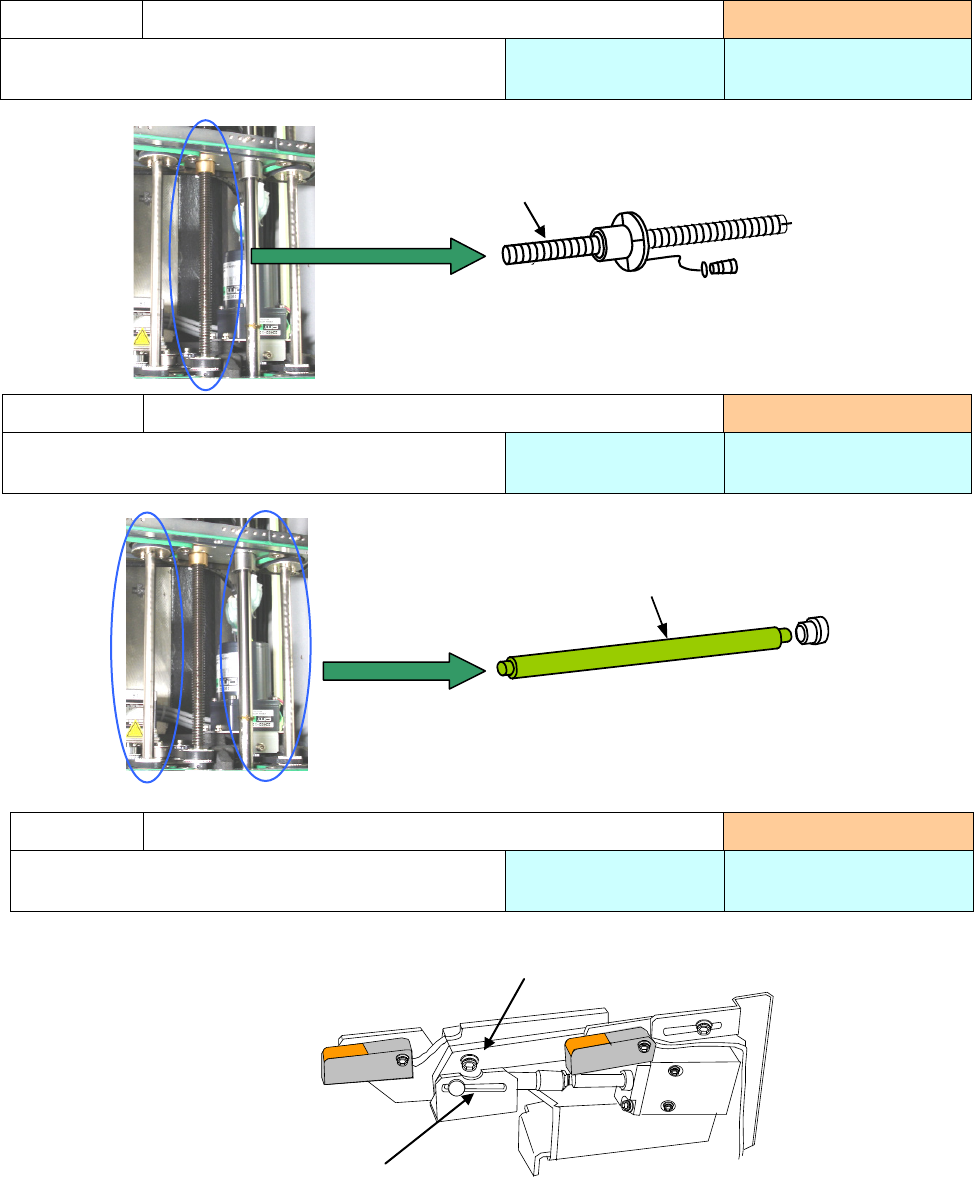

１） スクリューシャフト 左右 1 本ずつ
①全面に黄油を塗布して下さい。
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
１）请在垫圈部和滑动沟槽部涂上黄油。
注油项目
3-4-2 传送螺旋轴（轴）
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑
油 N
注油项目
3-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑
油 N
注油项目
3-4-4 基板挡块部
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑
油 N
*
*
垫圈部
滑动沟槽部
*
①
①
1)
左右各 1 根螺旋轴
① 全面涂上黄油
1) 导轴 左 2 根 右 3 根
① 全面涂上黄油
第 1 部 基本编 第 3 章 维护
3-36
1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 润滑油)。
在「花键轴②」上涂一层薄黄油(CG2 润滑油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 头＞ ＜IC 头 (仅限于 KE-2080/2080R)＞
注油项目
3-4-5 滚珠丝杠和花键轴（贴片头部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2 润滑油
除黄油（CG2 润滑油）以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注意
ボ-ルねじ①
花键轴②
滚珠丝杠①
