第 2 部 基本编 第 8 章 机器设置
8-9
（２）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
表 8-4-1-2 设置按钮一览表
No.
显示项目
显示按钮
显示内容
1 信号灯
显示信号灯设置对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准的位置
显示外形基准位置对话框。
6 基准针的位置
显示基准针位置对话框。
7 基板传送
显示基板传送对话框。
8 IC 回收带
显示 IC 回收带位置对话框。
9 DTS（使用单元）
显示使用单元对话框。
在 MTC/MTS 使用单元页中进行 DTS 的设置。
10 MTS
显示 MTS 安装位置偏移量对话框。
11 MTC
显示 MTC 滑梭吸取位置对话框。
第 2 部 基本编 第 8 章 机器设置
8-10
8-5 设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 8-5-1 设置各组的项目
8-5-1 ATC 吸嘴配置
设置ATC配置的各吸嘴的信息。
选择ATC吸嘴配置，则显示下图的ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”、“反射”、“剪切面识别”、“前
端识别”。设置将自动进行。但，也可通过键盘来输入“吸嘴号”。
※
“剪切面识别”、“前端识别”为通过VCS检查吸嘴的安装姿势、防止元件吸取错误的功能，
只有KE-2080可以设置。
图 8-5-1-1 ATC 吸嘴配置设置画面（显示例，KE－2080）
※注 仅 KE-2080 显示
※注
第 2 部 基本编 第 8 章 机器设置
8-11
8-5-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽度
(反映在吸嘴编号中)，并获取真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下画面。
选择要设置的 ATC 编号，单击“OK”。
全部选择时，点击“全部选择”后，单击“OK”。

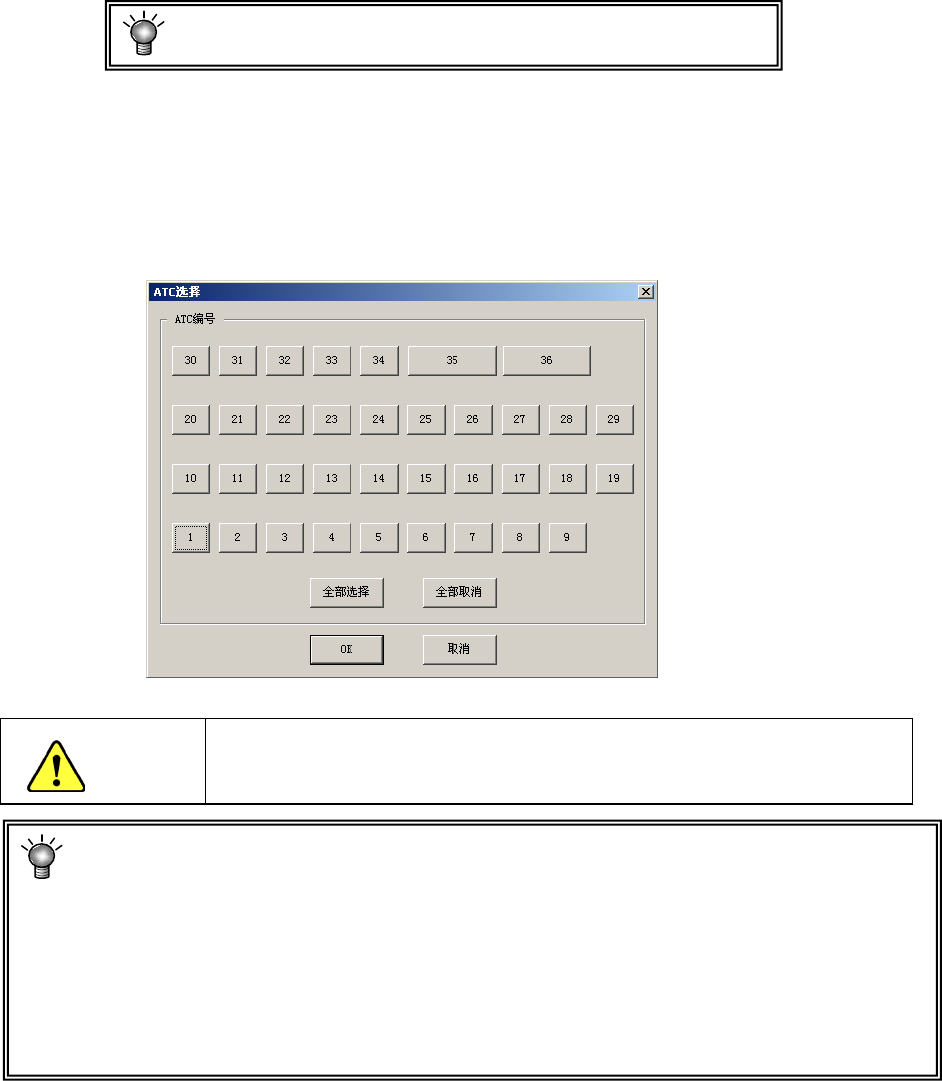

图 8-5-1-2 ATC 选择画面例
选择“ F3”或“ OK”后，轴开始移动，进行吸嘴的装卸。在按下“F3”或“OK
”
前，请务必确认没有人在进行设备内部的作业。另外，为了避免人身伤害，
在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 自动设置前输入的吸嘴编号与自动设置取得的吸嘴编号不一致时，优先使用自动设置取得
的吸嘴编号。
③ 进行自动设置后，吸嘴类型将被设置为“通常”（固定吸嘴）。自动设置前已设置了吸嘴类
型时，则会优先使用原设置的吸嘴。
④ 当自动设置获得的吸嘴外形宽度与标准吸嘴不一致时，将自动设置特别订购的最小的吸嘴
编号。
⑤ 配置特别订购的吸嘴时，请在自动设置后重新输入正确的吸嘴编号。
警告
