第 1 部 基本篇 第 4 章 制作生产程序
4-141
③ 元件选择(列表显示)
显示迄今为止输入的内容。

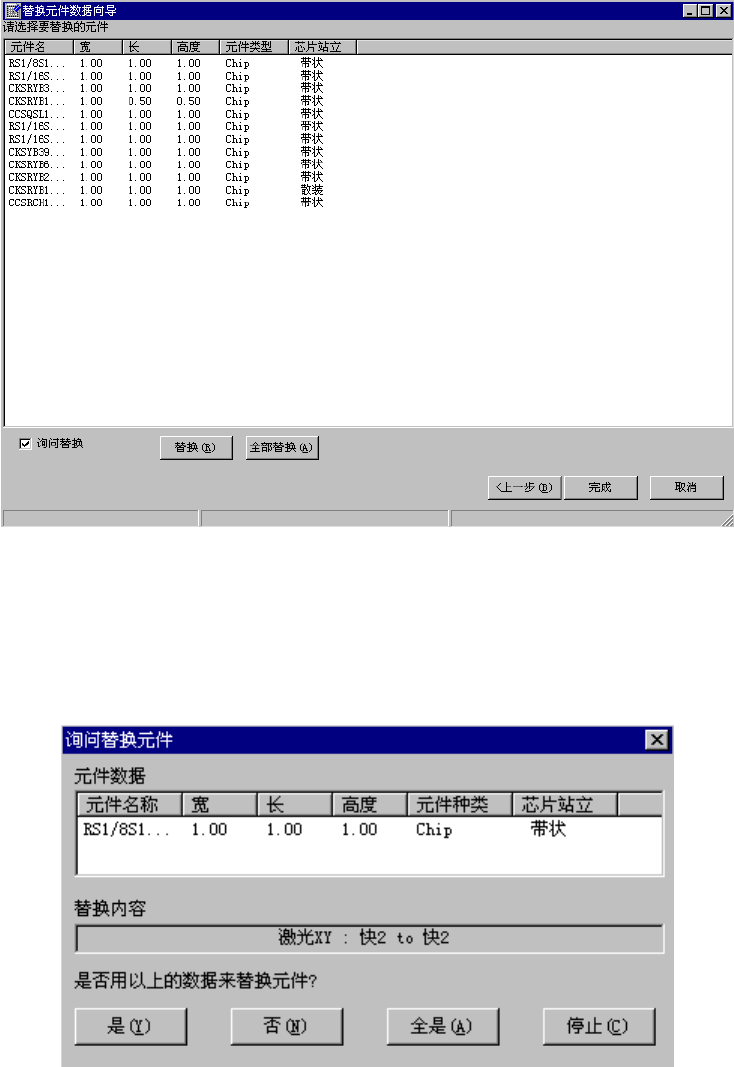

图 4-5-1-1-11 确认替换内容
●替换：逐一替换已选择行的数据。
●全部替换：进行所有数据的替换。
●询问替换：
选中选项时，每1项替换前，会显示画面询问替换内容。
图 4-5-1-1-12 询问变更内容的对话框
第 1 部 基本篇 第 4 章 制作生产程序
4-142
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11) 单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
图 4-5-1-1-13 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
14) 吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的
吸取偏移量。
第 1 部 基本篇 第 4 章 制作生产程序
4-143
15) 粘贴矩阵
剪切或复制,选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
① 贴片数据
对贴片数据，剪切或复制,选择范围，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置加减
的同时,进行矩阵状复制。
执行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。
图 4-5-1-1-14 展开粘贴对话框
①复制次数 X：指定在 X 方向的复制次数。
②复制次数 Y：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
