第 2 部 基本编 第 8 章 机器设置
8-33
2) 设置方法
① 托盘
当为MTC/MTS时，在组合框中指定所要使用的装置单元。要使用DTS时，按下使用按钮后输入
送料器编号(安装孔编号)。
· MTC与MTS不能同时连接。
· MTS与DTS不能同时连接。
· 在选项使用单元中选择后侧IC回收带时，不能同时设置MTS单元。
② 托盘吸取顺序
点击选择吸取顺序。选择后按钮成为凹状态。
· 装置单元有两类，从中选择一类，再指定托盘的吸取顺序。
I.托盘、DTS、MTS
Ⅱ.MTC
· 托盘元件的吸取顺序共有8种，可按按钮决定开始位置、吸取方向。确定后的动作，显示在
画面右下角。开始位置、吸取方向的关系请参见表8-5-6。
表 8-5-10-6 托盘吸取顺序
方向/开始位置 左后 右后 左前 右前
X 方向 左后→右 右后→左 左前→右 右前→左
Y 方向 左后→前 右后→前 左前→后 右前→后
※ 默认：左后→前
· 不使用MTC等时，也可改变本功能的设置。
③ 托盘拉出速度为低速 2
点击按钮进行选择。选择后的按钮呈现凹状态。
3) 生产操作
把MTC/MTS/DTS使用单元指定为“不使用”时，被指定的供给元件将跳过不进行贴片，而继续其他的
贴片。
第 2 部 基本编 第 8 章 机器设置
8-34
8-5-10-7 特殊功能
根据使用环境，可以使用有效的特殊功能。
不适宜使用时要设置为不使用。默认状态是不使用特殊功能。

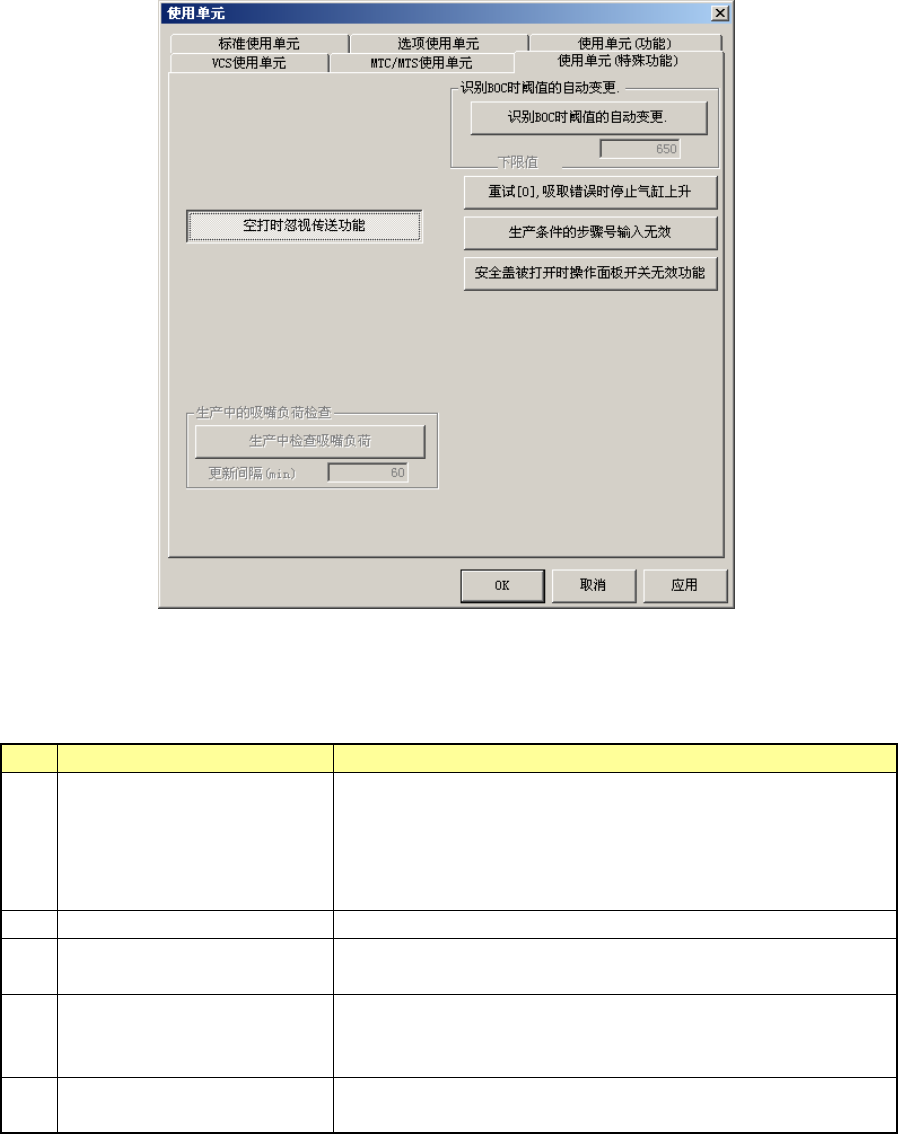

图 8-5-10-7 设置特殊功能对话框
（2）特殊功能概要
设置特殊功能有效时，其动作内容如下：
表.8-5-10-7 特殊功能有效时的动作内容
No. 項目 功能内容
1 识别 BOC 时阈值的自动变更 因BOC标记氧化容易造成识别错误，在不能识别时，识别阈
值会自动变更，自动修改为机器设置时设置的下限值后，
再进行识别。
可在下限值编辑框中输入阈值。输入范围是 650～900。
阈值的数值设置降低时，有时异形状的标记也会识别为 OK。
2 空打时忽视传送功能 空打生产时不运行传送动作。
3 重试[0],吸取错误时停止气
缸上升。
重试次数设置为 0 时，判断元件有无后，若元件吸取成功，
则进行传送带送料。
4 生产画面的步骤号输入无效 在生产条件画面(基板生产以及空打)设置步骤号时，开始行
和结束行都不能进行输入。编辑贴片数据变更贴片点数后，
结束行上会自动反映编辑结果。
5 安全盖被打开时操作面板按
钮无效功能
设置为：安全盖打开、区域传感器查出错误时，操作面板的
按钮动作无效。
第 2 部 基本编 第 8 章 机器设置
8-35
8-5-11 在线连接
当选择在线连接并且每个选项设置有效时，在线连接设置可用。

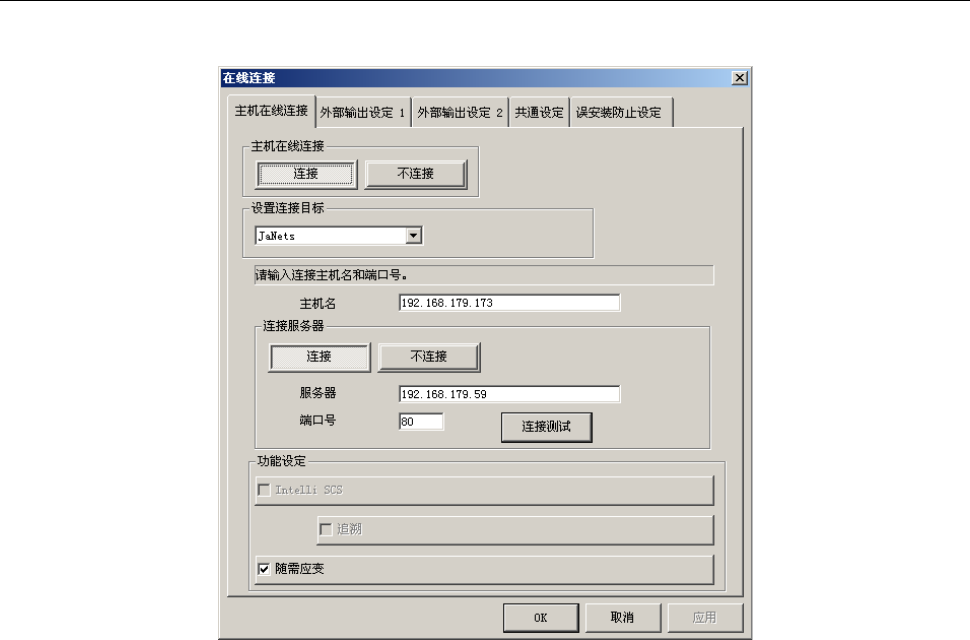

图 8-5-11-1 设置在线连接画面
