第 1 部 基本篇 第 4 章 制作生产程序 4- 168 然后，设置标记 判定， 选择 PR 。 * 请将标记对准 PR 的位置 ( HOD 的 ↑ 键、 ↓ 键 (XY 移动上下箭头键 )) ，然后按下 E NTER 键。 [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ *] ＰＲ ****** **** 刻度框的 最大尺寸为 256×256 像素 ( 画面的 1/4 左右…
第 1 部 基本篇 第 4 章 制作生产程序
4-167
③ 请进行
刻度框(模板设定框)的示教。
使用上下左右箭头键(使用FAST键可加速刻度框的移动速度)
，对刻度框的上、左、下、右面，
按顺序，进行调整、输入。
此时，自动对标记进行识别，并获的校正所需的数据。
**********
**********
显示摄象机图形和长方形的框。
垫片印刷部分。
首先设定上面及左面的刻度框。
设定需要识别的上面及左面(移动箭头部分的边)。
设定完成后按下 ENTER 键。
在画面下方显示“Set Left-Top Point”。
以同样的方式设定下面及右面的刻度框。
调整完成后按下 ENTER 键。
在画面下方显示“Set Right-Bottom Point”。
第 1 部 基本篇 第 4 章 制作生产程序
4-168

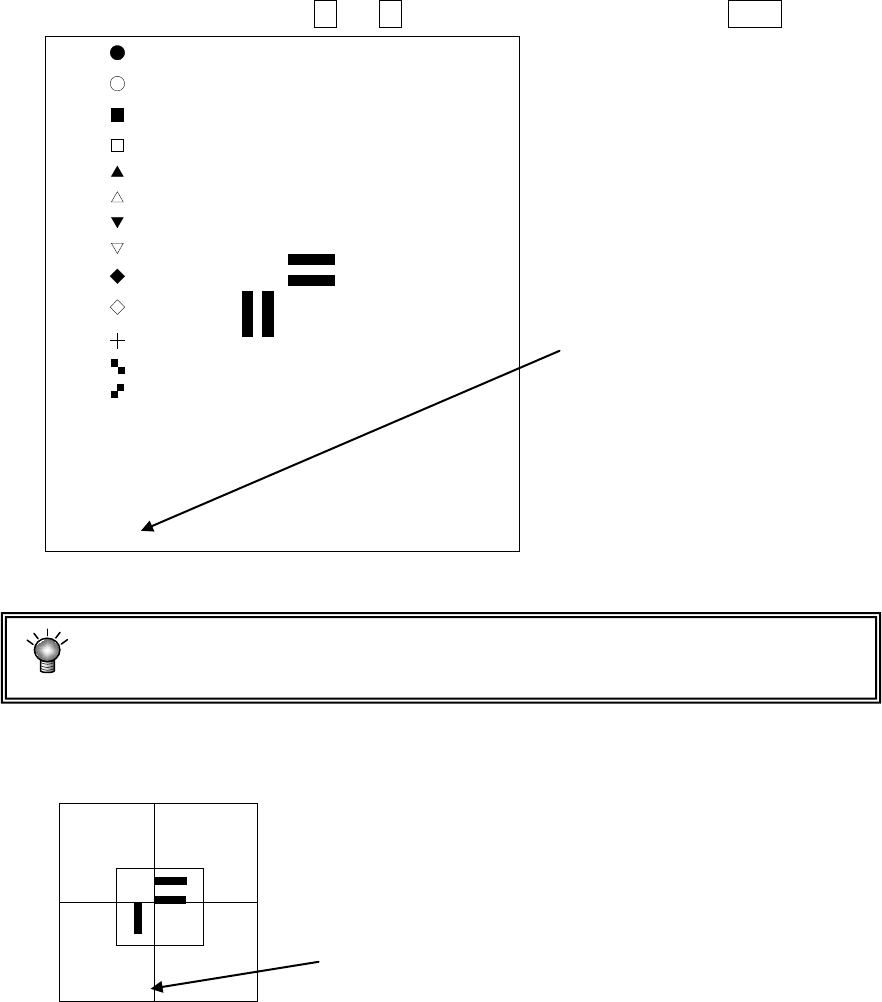

然后，设置标记判定，选择PR。
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会显示错
误并返回③。
④ 进行模板画面重心示教。
⑤ 请进行检出框的示教。
完成④的操作后，将自动显示按④的操作设置的框尺寸 1.5 倍的窗口，与画面中心一致(默认
窗口) 要改变检出框时，请执行③的步骤。
在画面中显示刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
画面下方显示“TempMatch－Set Center”。
画面下方显示“Select Mark
by Up or Down Key”。
**********
第 1 部 基本篇 第 4 章 制作生产程序
4-169
当不需要改变检出框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回刻度框的示教(③的操作)中。
⑥ 识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
在示教过程中按下HOD的CANCEL键，可结束当前的示教。(此时，至此输入的数据全部无效)
按下CANCEL键时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的类型。
2) 类型的大小与标准标记相同,请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的类型中心位置。由于
是以十字光标的移动来进行示教，所以用户指定的位置会直接被视作中心位置(而通常的标
记，是通过计算获得重心位置，作为类型的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 要把使用用户指定的模板的生产程序保存到 FD 时，如果空余空间不足可能无法保存生产程
序。
6) 从 FD 读取使用用户指定模板的生产程序很花时间，所以建议不要直接用 FD 读取或保存。
7) 要复制 HD 保存的生产程序时，请从主菜单的“文件”－“文件管理(资源管理器)”中复制到
FD。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。
与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
