第 1 部 基本编 第 2 章 生产
2-76
7) 切换显示
切换未贴片列表和供应装置信息。

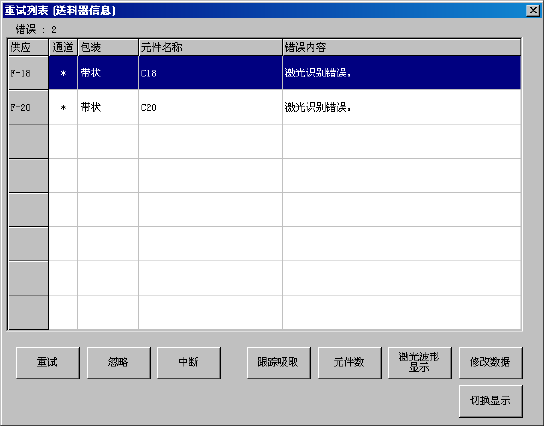

图 2-10-5-2-5 重试列表(供应装置信息)
8) 修改数据
可变更元件数据。
详细情况，请参见“2-10-3 修改数据”。
2-10-5-3 错误内容详请
有关生产时错误内容的详细情况请参见“13-9 生产时出错的详细内容”。
第 1 部 基本编 第 2 章 生产
2-77
2-10-5-4 吸取位置校正
在显示重试列表时如果选择吸取跟踪按钮，则显示图2-10-5-4-1。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置跟踪的详细情况，请参见“第4章 4-5-4-4-4坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取跟踪，校正其吸取
位置。
进行了吸取位置校正的元件将自动补充。

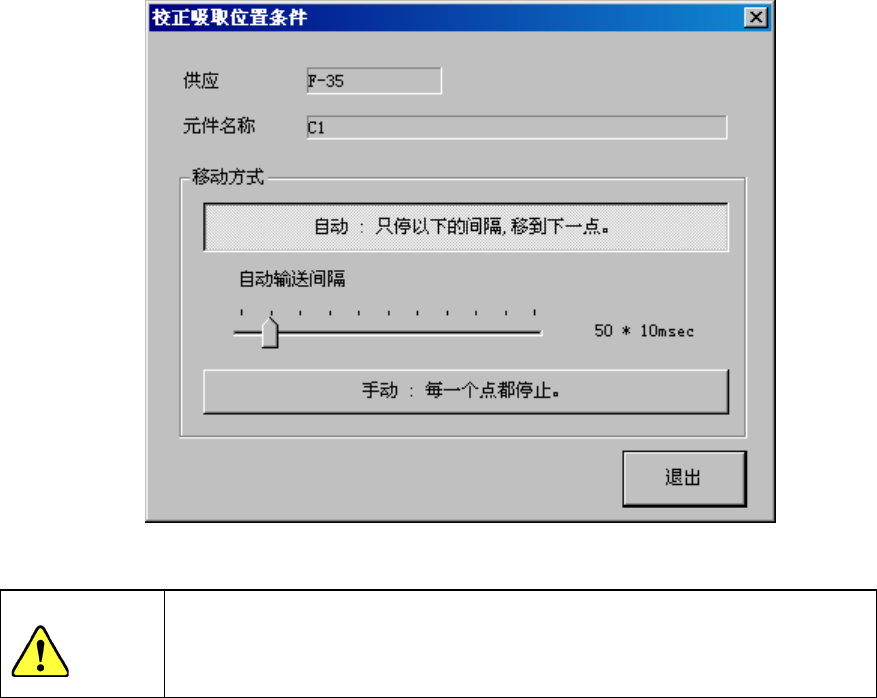

图 2-10-5-4-1 吸取位置校正条件设定对话框
若尚未进行过送料器台架识别(在返回原点后当时、或升起或降下台架后)，
在吸取位置移动前，会自动进行送料器台架识别。在进行送料器识别时，由
于贴片头会横越供应装置的上方，因此请勿将手、脸靠近或伸入装置中。
2-10-5-5 重试列表的帮助
双击重试列表中(未贴片列表、供应装置信息)该元件所在的行，则显示与该行错误对应的帮助文
件。
注意
第 1 部 基本编 第 2 章 生产
2-78
2-10-6 检查
能够进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，对各个硬件进行各项检查。
2-10-6-1 单独验证/连续验证（选项）
检查方形芯片元件在供料器台架的钩挂错误。与在程序(元件数据)设定的电阻值、电容、极性信
息进行比较、检查。请在准备结束后实施。
1) 验证功能
验证中，有“连续检查”和“单独检查”2种模式。
以下列出了各模式的功能。
表 2-10-6-1-1 检查模式内容与菜单
工具菜单 运行模式 运行内容
单独验证 单独检查 对元件进行个别检查。
连续验证 连续检查
检查与生产程序数据内的所有元件/条件一致的产品。
◆对在检查中因某种原因而失败的元件，以单独模式进
行个别检查。
