第 1 部 基本篇 第 4 章 制作生产程序
4-82
4-3-7-1 对象元件与设置范围
4-3-7-1-1 对象元件
可进行图像定中心的元件，参见下表。
表 4-3-7-1-1 可进行图像定中心的元件
元件种类 图像识别 引脚形状等 参考：可否激光识别
方形芯片 × — ○
方形芯片(LED) × — ○
圆筒形芯片 × — ○
铝电解电容 ○ 引脚元件 ○
SOT × — ○
微调电容 × — ○
网络电阻 × — ○
SOP ○ 引脚元件 ○
HSOP ○ 引脚元件 ○
SOJ ○ 引脚元件 ○
QFP ○ 引脚元件 ○
GaAsFET ○ 引脚元件 ○
PLCC(QFJ) ○ 引脚元件 ○
PQFP(BQFP) ○ 引脚元件 ○
TSOP ○ 引脚元件 ○
TSOP2 ○ 引脚元件 ○
BGA ○ 球形元件 ○
FBGA ○ 球面元件 ×
QFN ○ 引脚元件 ○
外形识别元件 ○ 外形识别元件 ×
通用图像元件 ○ 外形识别元件 ×
单向引脚连接器 ○ 引脚元件 ○
双向引脚连接器 ○ 引脚元件 ○
Z引脚连接器 ○ 引脚元件 ○
扩展引脚连接器 ○ 引脚元件 ×
J引脚插座 ○ 引脚元件 ○
鸥翼形插座 ○ 引脚元件 ○
带减震器的插座 ○ 引脚元件 ○
其他元件 × — ○
第 1 部 基本篇 第 4 章 制作生产程序
4-83
4-3-7-1-2 设置范围
1) 引脚元件类

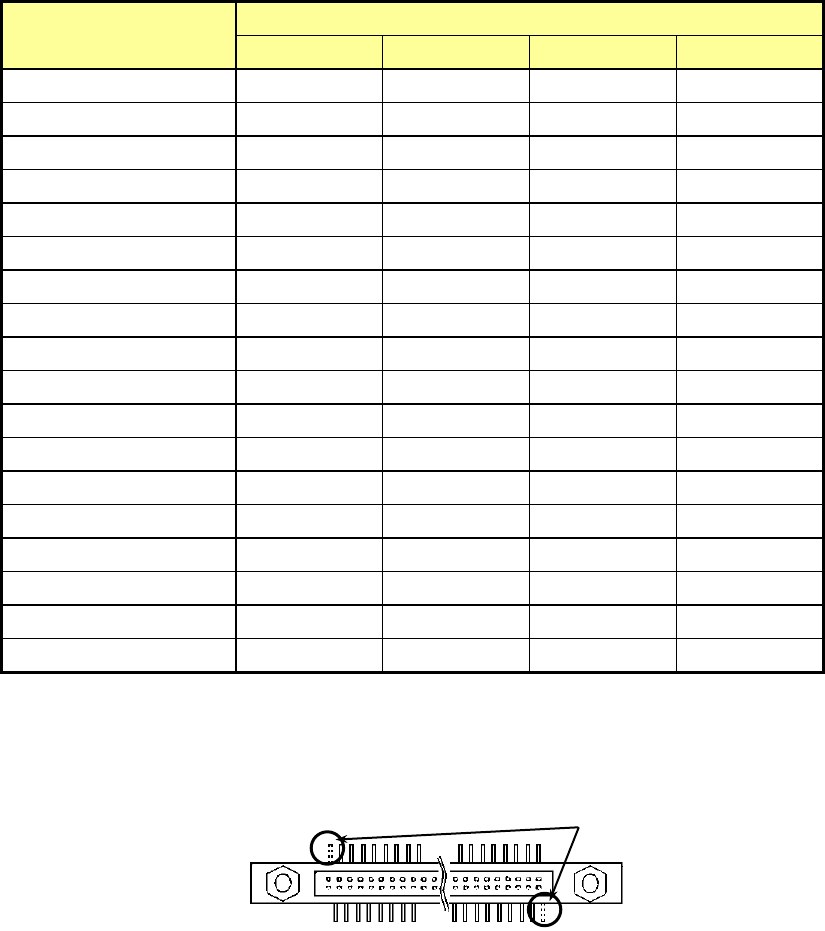

表 4-3-7-1-2 设置范围(引脚元件)
元件种类
设置范围
引脚间距mm 引脚长度mm 引脚宽度mm 引脚数(个)
铝电解电容 — 0.14-15 0.12-1.5 —
SOP 0.2-2.54 0.14-3.0 — 7-255
HSOP 0.2-2.54 0.14-3.0 — 7-128
SOJ 0.3-2.54 0.14-3.0 — 7-128
QFP 0.2-2.54 0.14-3.0 — 7-255
GaAsFET — 0.14-15.0 0.12-1.5 —
PLCC(QFJ) 0.3-2.54 0.14-3.0 — 7-128
PQFP(BQFP) 0.2-2.54 0.14-3.0 — 7-255
TSOP 0.2-2.54 0.14-3.0 — 7-255
TSOP2 0.2-2.54 0.14-3.0 — 7-255
QFN 0.2-5.0 0.2-3.0 0.12-3.0 1-255
单向引脚连接器 0.2-2.54 0.14-3.0 — 2-255
双向引脚连接器 0.2-2.54 0.14-3.0 — 7-255
Z引脚连接器 0.2-2.54 0.14-3.0 — 7-255
扩展引脚连接器 0.2-2.54 0.14-3.0 0.12-2.2 2-255
J引脚插座 0.3-2.54 0.14-3.0 — 7-128
鸥翼形插座 0.3-2.54 0.14-3.0 — 7-128
带减震器的插座 0.3-2.54 0.14-3.0 — 7-128
(注 1) 不满 0.4mm 的引脚间距需使用选购件 VCS。此外，不满 0.4mm 时的最大外形尺寸为□24mm。
(注 2) Z 引脚连接器以下底边引脚在右侧有半间距弯曲(俯视图)为前提。
如果表面引脚向右位移，请在上边左侧与下边右侧各指定1根欠缺引脚。
(注 3) 连接器可设置的最少引脚根数为 2 根以上，但不满 4 根的引脚根数无法确保精度。
2分割识别时，最少引脚数量为14，3分割识别时的最少引脚数量为21。
(注 4 关于分割识别)
· 仅标准 VCS 适用于连接器的分割识别。
· 铝电解电容器、GaAsFET、PLCC(GFJ)、SOJ、ＨＳＯＰ、J 引脚插座、鸥翼形插座、带减震器
插座、QFN、扩展引脚连接器无法进行分割识别。
(注 5 适用范围)
· 标准 VCS、选项 VCS 的适用范围请参见“产品规格书”。
(注 6 关于 QFN 的引脚数)
４边中至少要有１边的引脚数在２根以上，其他３边的引脚数在１根以上。
欠缺引脚
第 1 部 基本篇 第 4 章 制作生产程序
4-84
2) 球面元件类(BGA、FBGA)
表 4-3-7-1-3 设置范围(球面元件)
元件种类
设置范围
引脚间距mm
(球间距)
引脚长度mm
(球直径)
引脚数(个)
(球数)
BGA 0.35-3.0 0.4-1.0 4-51
FBGA 0.25-3.0 0.1-0.63 4-51
(注 1) 引脚 (球)间距：54mm 标准 VCS 可使用于引脚 0.4～2.54mm, 球 1.0～3.0mm， 27mm 高分辨率
VCS 选项可用于引脚 0.2～2.54mm, 球 0.25～2.0mm。
(注 2) 引脚长度 (球径)：54mm标准VCS可用于引脚长0.4～1.0mm，27mm高分辨率选项VCS可用于引脚
长度为0.1～0.63mm。
(注 3) 交错配置型 BGA(请参见 4-3-7-3-10 章)的最大值限定为 25。
(注 4) 陶瓷检查精度不在保证范围内。
(注 5) 焊锡球与焊锡球安装基板部分的对比度不明显时、与焊锡球直径相同的图案被连线，导致球
独立而无法识别时、在焊锡球安装基板部分上存在与焊锡球直径类似的穿孔时，不在该范围
内。
(注 6) 标准 VCS、选购件 VCS 的适用范围请参见“产品规格书”。
3) 外形识别元件类
表 4-3-7-1-4 设置范围(外形识别元件)
照明
元件尺寸
最小值
最大值
1 反射照明
标准 VCS □3mm □50mm
可选 VCS □24mm
2 透射照明 □3mm □50mm
(注 1) 仅标准 VCS 可进行外形识别中的分割识别。
(注 2) 透射照明中的识别，在吸取元件边缘 1.3mm 以内进行吸取时，由于吸嘴的阴影，有时不能进
行稳定的识别。
