第 1 部 基本篇 第 4 章 制作生产程序
4-130
4-4-2-5 供料器安排
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“供料器安排”后，显示如下的画面。
1) 供料器安排窗口
图 4-4-2-5-1 供料器安排显示例
① 将鼠标移动到供料器安排窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
图 4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示无法使用
的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、吸嘴编号进
行安排。
采用 MTC 及托盘支架时，请将鼠标移动到供料器设计窗口右侧的相应图上。
② IC回收带(选购件)时显示如下画面。
图 4-4-2-5-3 IC 回收带的显示内容和显示例
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。请指定位置，
以使供料器与 IC 回收带不重叠。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
第 1 部 基本篇 第 4 章 制作生产程序
4-131
2) 在供料器窗口中安排
在供料器安排窗口中，使用鼠标就可编辑供料器安排。
但IC回收带不能编辑。

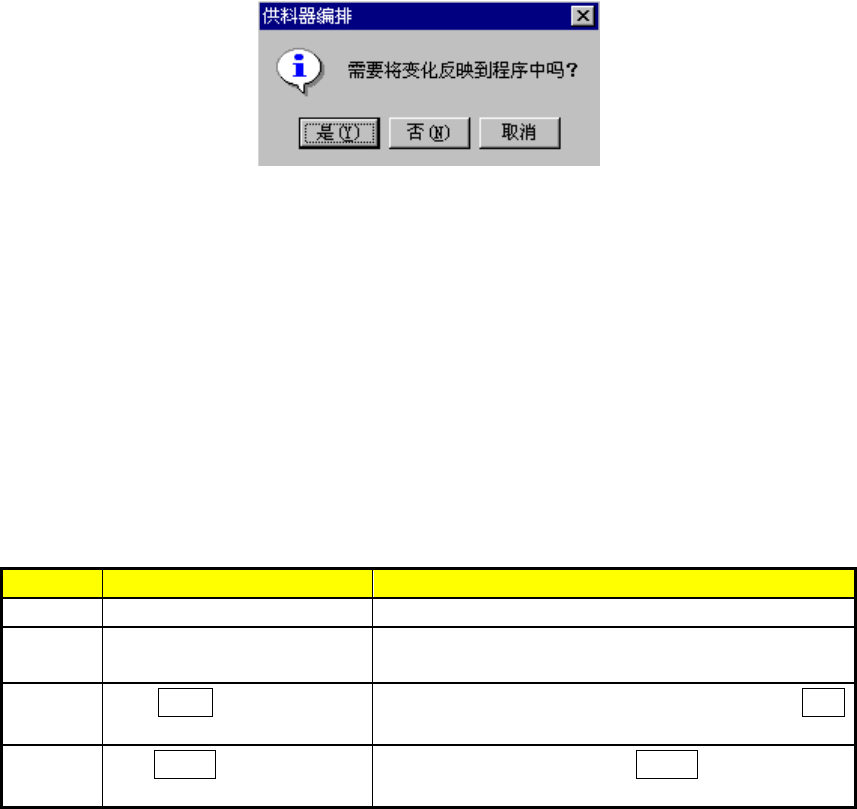

编辑后关闭供料器安排、站台选择画面时，会显示下列信息，询问是否把编辑内容反映到程序数
据中？
图 4-4-2-5-4 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回关闭操作前的状态。
① 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将区别显示。选择供料器的方法有以下几
种。
表 4.4.2.5.1 供料器的选择操作
编号 操作 结果
用鼠标点击供料器。
点击的供料器成为选中状态。
用鼠标点击供料器。
拖拽鼠标形成四边
形，四边形内的供料器为选中状
态。
按住
CTRL 键的同时点击供
料器
如果还有其他要选中的供料器，按住该供料器
+CTRL
键，则点中的供料器成为选中状态。
按住
SHIFT 键的同时点击供
料器
点最初指定的供料器，按住
SHIFT 键，再点最后要
选中的供料器，之间的供料器全部为选中状态。
第 1 部 基本篇 第 4 章 制作生产程序
4-132

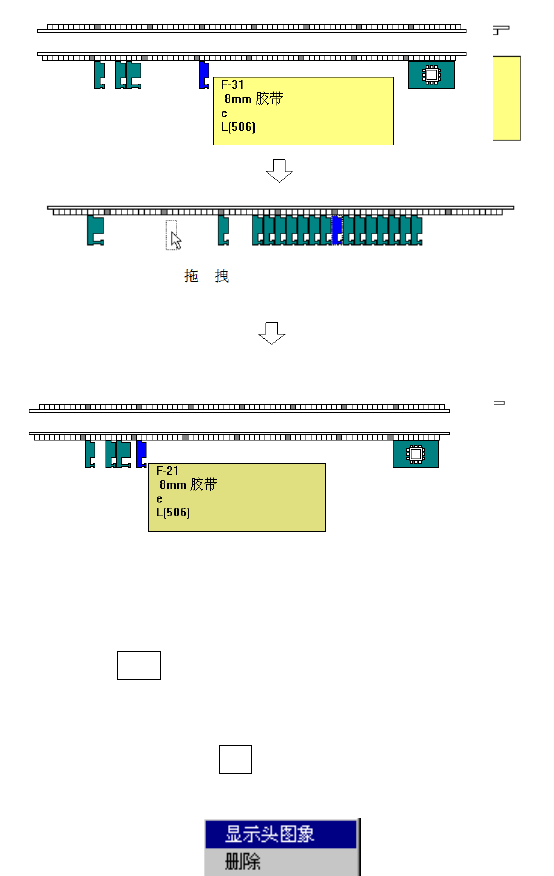

② 移动供料器
要移动的供料器时，点击目标供料器，拖曳到目标位置，再松开按钮，该供料器就会移动到其最
近的供料器安排位置。
图 4-4-2-5-5 移动供料器画面例
③ 复制供料器
选择供料器，拖曳时按住CTRL键，则可复制供料器。
④ 删除供料器
选择供料器，在反色显示状态下，按DEL
键即可删除供料器。或选中供料器，在反色显示状态下，
按鼠标的右键，从显示的菜单中选择删除。
